43
01/13424999386
EasyConnect+
=
M
=
M
Reset
ON
12345678
ON
123456789 10
ON
1234
Reset
ON
1234
M
1
ON
12345678
ON
123456789 10
ON
1234
ON
1234
1
ON
12345678
ON
123456789 10
ON
1234
ON
1234
1
=
M
ONON
ONON
ONON
ONON
ONON
ONON
M
==
M
=
ON
1234
5678
ON
1234
5678
ON
1234
5678
ON
1234
5678
ONON
M
=
ONON
=
M
ON
1234
5678
ON
1234
5678
EasyConnect 1 EasyConnect 2
RWARWARWA
RWARWA
RWA
LüftungLüftungLüftung
Lüftung
LüftungLüftung
Bereichs-
DIP-Schalter
Einstellung für
Kanal 1 (auf der
Netzwerkplatine)
Bereichs-
DIP-Schalter
Einstellung für
Kanal 1 (auf der
Netzwerkplatine)
Bereichs-
DIP-Schalter
Einstellung für
Kanal 1 (auf der
Netzwerkplatine)
Bereichs-
DIP-Schalter
Einstellung für
Kanal 2 (auf der
Hauptplatine)
Bereichs-
DIP-Schalter
Einstellung für
Kanal 2 (auf der
Hauptplatine)
Bereichs-
DIP-Schalter
Einstellung für
Kanal 2 (auf der
Hauptplatine)
Kanal 1 Kanal 1
Kanal 1
Kanal 2 Kanal 2 Kanal 2
EasyConnect 3
gedachte Übertragungslinien gedachte Übertragungslinien
Antriebslinie 1 Antriebslinie 1 Antriebslinie 1Antriebslinie 2 Antriebslinie 2 Antriebslinie 2
1 5
2 6
3 7
4 8
1 5
2 6
3 7
4 8
RWA-
Bereich 1
RWA-
Bereich 2
RWA-
Bereich 2
Lüftungs-
Bereich 1
Lüftungs-
Bereich 1
Lüftungs-
Bereich 1
Lüftungs-
Bereich 2
RWA-
Bereich 1
RWA-
Bereich 1

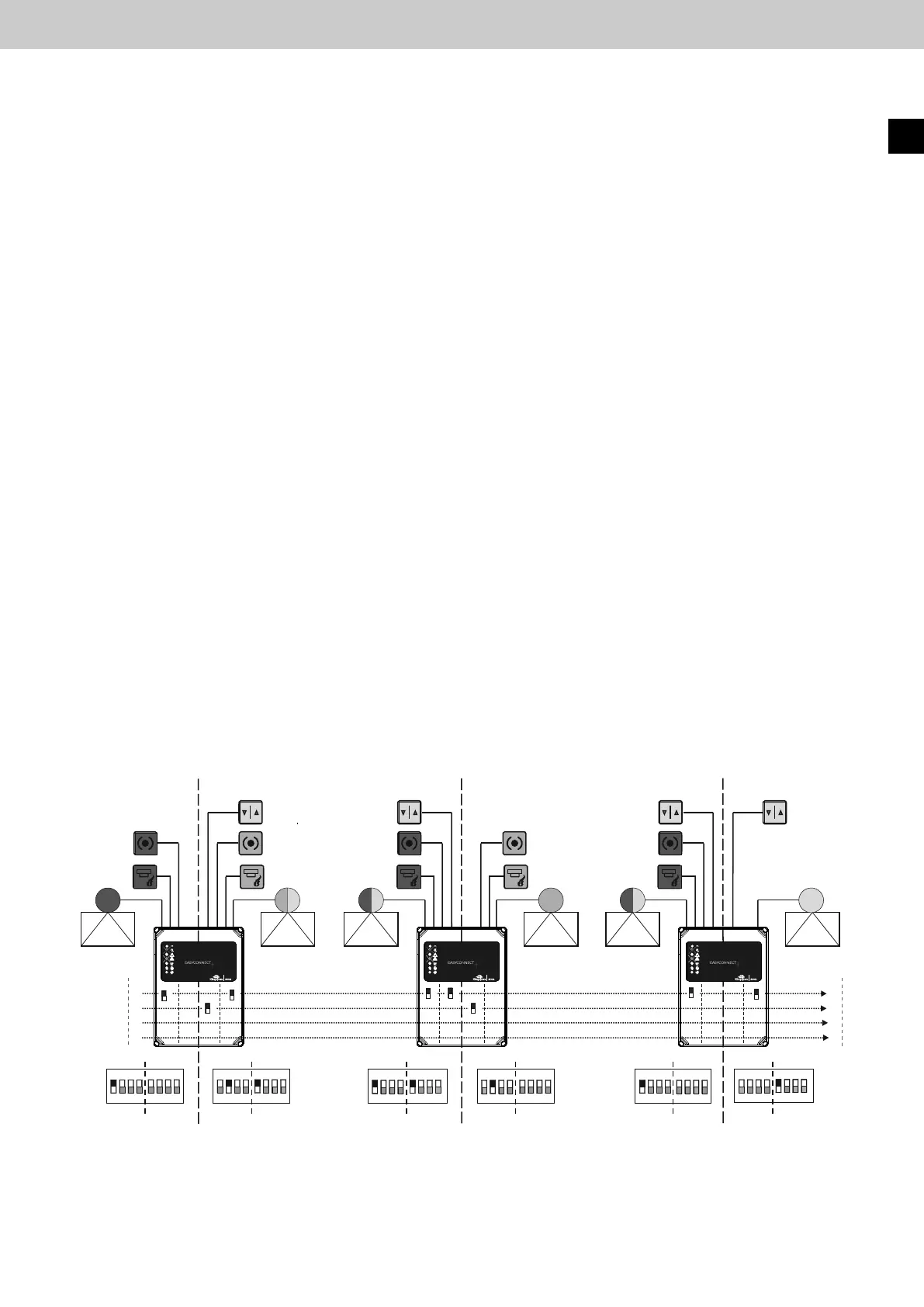

Beispiel 2: Vernetzung mit 3 EasyConnect Steuerzentralen, 2 RWA-Bereichen und 2 Lüftungs-Bereichen sowie
RWA- und Lüftungs-Bereiche zusammen.
EasyConnect 1:
RWA-Bedienstelle oder automatischer Melder (auch BMA-Eingang) des Kanals 1 lösen Antriebslinie 1 (RWA-Bereich 1)
aus. Über die gedachte Übertragungslinie 1 (Bereichs DIP-Schalter 1 RWA) auch Antriebslinie 1, Kanal 1
(RWA-Bereich 1) auf EasyConnect 2 und Antriebslinie 1, Kanal 1 (RWA-Bereich 1) auf EasyConnect 3.
RWA-Bedienstelle oder automatischer Melder (auch BMA-Eingang) des Kanals 2 lösen Antriebslinie 2 (RWA-Bereich
2) aus. Über die gedachte Übertragungslinie 2, (Bereichs DIP-Schalter 2 RWA) auch Antriebslinie 2, Kanal 2 (RWA-
Bereich 2) auf EasyConnect 2.
Lüftungstaster des Kanals 2 aktiviert Antriebslinie 2 (Lüftungs-Bereich 1).
Über die gedachte Übertragungslinie 1 (Bereichs DIP-Schalter 5 Lüftung) auch Antriebslinie 1, Kanal 1
(Lüftungs-Bereich 1) auf EasyConnect 2 und Antriebslinie 2, Kanal 2 (Lüftungs-Bereich 1) auf EasyConnect 3.
EasyConnect 2:
RWA-Bedienstelle oder automatischer Melder (auch BMA-Eingang) des Kanals 1 lösen Antriebslinie 1 (RWA-Bereich 1)
aus. Über die gedachte Übertragungslinie 1 (Bereichs DIP-Schalter 1 RWA) auch Antriebslinie 1, Kanal 1
(RWA-Bereich 1) auf EasyConnect 1 und Antriebslinie 1, Kanal 1 (RWA-Bereich 1) auf EasyConnect 3.
RWA-Bedienstelle oder automatischer Melder (auch BMA-Eingang) des Kanals 2 lösen Antriebslinie 2 (RWA-Bereich 2)
aus.
Über die gedachte Übertragungslinie 2, (Bereichs DIP-Schalter 2 RWA) auch Antriebslinie 2, Kanal 2 (RWA-Bereich 2)
auf EasyConnect 1.
Lüftungstaster des Kanals 1 aktiviert Antriebslinie 1 (Lüftungs-Bereich 1).
Über die gedachte Übertragungslinie 1 (Bereichs DIP-Schalter 5 Lüftung) auch Antriebslinie 2, Kanal 2
(Lüftungs-Bereich 1) auf EasyConnect 1 und Antriebslinie 2, Kanal 2 (Lüftungs-Bereich 1) auf EasyConnect 3.
EasyConnect 3:
RWA-Bedienstelle oder automatischer Melder (auch BMA-Eingang) des Kanals 1 Antriebslinie 1 (RWA-Bereich 1) aus.
Über die gedachte Übertragungslinie 1 (Bereichs DIP-Schalter 1 RWA) auch Antriebslinie1, Kanal 1 (RWA-Bereich 1)
auf EasyConnect 1 und Antriebslinie 1, Kanal 1 (RWA-Bereich 1) auf EasyConnect 2.
Lüftungstaster des Kanals 1 aktiviert Antriebslinie 1 (Lüftungs-Bereich 2).
Lüftungstaster des Kanals 2 aktiviert Antriebslinie 2 (Lüftungs-Bereich 1).
Über die gedachte Übertragungslinie 1 (Bereichs DIP-Schalter 5 Lüftung) auch Antriebslinie 2, Kanal 2
(Lüftungs-Bereich 1) auf EasyConnect 1 und Antriebslinie 1, Kanal 1 (Lüftungs-Bereich 1) auf EasyConnect 2.
RWA Lüftung
RWA Lüftung
DE
