TP--6803--FR 1/1560 Annexe
Annexe B Gabarit de passage des fils électriques
Le cas échéant, utiliser le dessin à pleine échelle à la Figure 1 pour marquer les ouvertures pour le conduit électrique. Deux
trous de 13 mm (0,5 pouce) sont également représentés pour les tubes de purge de détendeur, utilisés uniquement sur les
modèles de 20 kW. Pour plus de renseignements, voir la Section 1.9.2.
GM78090--B
ÉCHELLE : 1:1
Remarque : Les dimensions sont en mm.
Les deux trous de 13 mm sont requis sur les modèles de 20 kW
seulement.
SIGNAL INSTROU EXISTANT
SECTEUR

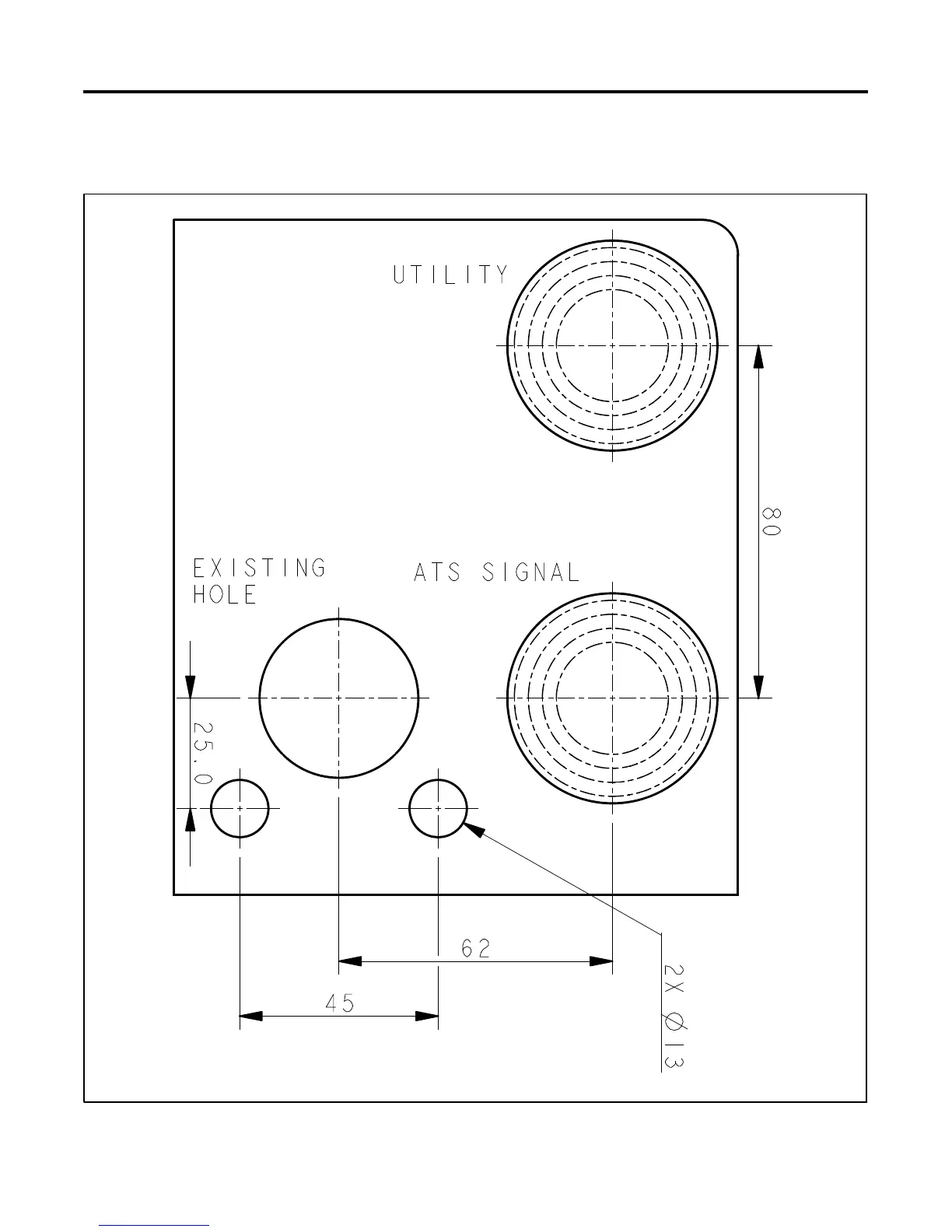

Figure 1 Gabarit des ouvertures percées ou poinçonnées pour les tubes de purge de détendeur (20 kW seulement)
et les conduit électrique
