TP-6803--NL 1/1520 Sectie 1 Installatie
1.8.2 Brandstofwijziging
14RESA/RESAL Voorzien van
brandstofopeningfittingen
Let op: Model 14RESA/RESAL generatorsets die
geproduceerd zijn voor 26 juni 2014 maken gebruik
van een brandstofblok voor het selecteren van het
brandstoftype. Raadpleeg Afbeelding 1-9 en volg de
instructies in sectie 1.8.1 voor het wijzigen van de
brandstof.
Model 14RESA/RESA
L generators die
geproduceerd zijn op of na 26 juni 2014 zijn niet
uitgerust met een brandstofblok. Deze eenheden
maken gebruik van brandstofopeningfittingen die in
de slangfitting zijn gemonteerd bij de
brandstofregelaar. Raadpleeg Afbeelding 1-11 en
volg de instructies in deze sectie voor het wijzigen
van de brandstof.
Voor aardgas en LPG wordt gebruik gemaakt van
openingfittingen in de brandstofleiding. Zie Afbeelding 1-10.
De brandstofopeningfitting voor aardgas is zilverkleurig en
gemarkeerd met de letters NG. De fitting voor LPG is
goudkleurig en is gemarkeerd met de letters LPG. De fittingen
zijn voorzien van schroefdraad. Voor het verwijderen en
vervangen van de fittingen is een-gewone platte
schroevendraaier nodig.
Aardgas LPG

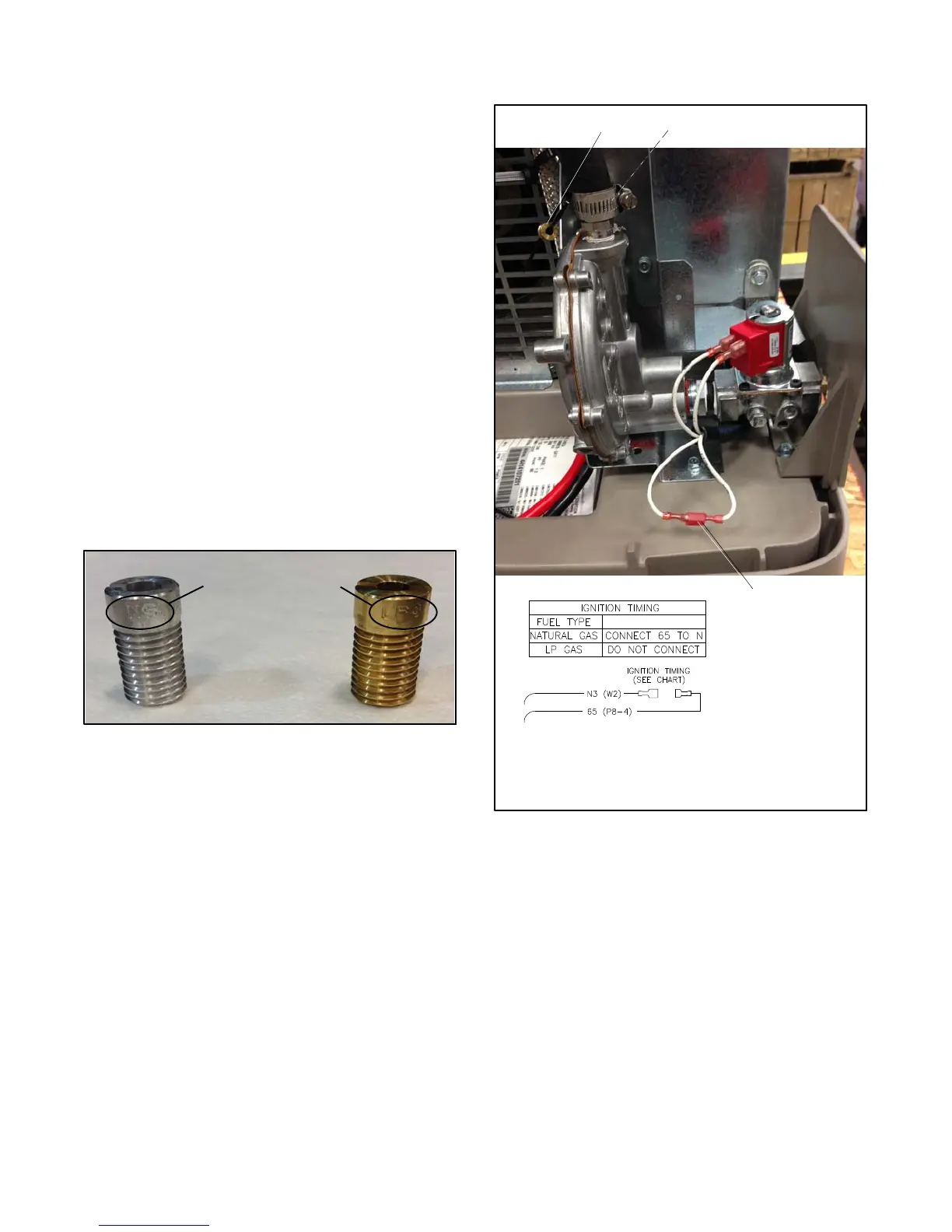

Afbeelding 1-10 Brandstofopeningfittingen voor aardgas
en LPG
De eenheid wordt normaal gesproken geleverd voor aardgas
en de LPG--fitting is dan in de nabijheid van de
brandstofmagneetklep bevestigd. Om over te schakelen op
LPG, moet de aardgasfitting verwijderd worden en de
LPG--fitting gemonteerd worden zoals hieronder wordt
beschreven. Zie Afbeelding 1-11 voor de locatie van de
onderdelen van het brandstofsysteem.
Procedure voor wijziging van aardgas naar LPG
14RESA/RESAL met brandstofopeningfittingen
1. Druk op de controller van de generatorset op de knop
OFF.
2. Neem de stroomvoorziening los van de generatorset.
3. Neem als eerste de negatieve aansluiting (--) van de
startaccu van de motor los.
4. Schakel de brandstoftoevoer uit en ontkoppel deze.
5. Verwijder de slangklem en de brandstofslang van de
slangaansluiting. Zie Afbeelding 1-11.
3
1. LPG bevestigd aan beugel voor transport
2. Brandstofleiding en klem
3. DSAI--kabels
1
2
DSAI--aansluiting
Afbeelding 1-11 Brandstofsysteem, zoals verzonden
(model 14RESA/RESAL geproduceerd
na 26 juni 2014)
6. Verwijder met een platte-schroevendraaier de
aardgasopening van de slangfitting. Zie
Afbeelding 1-12.
7. Plaats de LPG--opening in de slangfitting. Gebruik een
platte-schroevendraaier en draai de fitting strak vast.
8. Schuif de slang op de slangaansluiting en zet deze vast
met de klem.
