1.9.1 Aarding
Aard de generatorset. De aardingsmethode moet voldoen
aan de NEC en de lokale regelgeving. Sluit de aardekabel
aan op de aardeklem GND (Massa) op het klemmenblok
veldaansluiting van de generatorset.
Generatorsets worden geleverd met neutrale aansluiting van
de generator op de generatormassa in de aansluitdoos. Of
een (geaarde) neutrale of niet--geaarde neutrale aansluiting
vereist is, wordt bepaald door het type installatie. Bij het
installeren kan de neutrale aansluiting worden geaard bij de
generatorset of van de massapen worden getild en geïsoleerd
als de installatie een niet--geaarde neutrale aansluiting bij d
generator vereist. De generatorset werkt correct, ofwel met de
neutrale aansluiting aangesloten op de masa of bij de
generator geïsoleerd van de massa.
Verschillende regelgevingen en locatieconfiguraties
waaronder de National Electrical Code (NEC), lokale
regelgevingen en het type transferschakelaar dat in de
toepassing wordt gebruikt, bepalen de aarding van de neutrale
aansluiting bij de generator. NEC Sectie 250 is één voorbeeld
met een zeer goede uitleg van de vereisten voor de neutrale
aarding voor generators.
1.9.2 Invoeren elektrische leidingen
Boor of sla gaten in de behuizing voor de elektrische leidingen
op de locaties die worden aangegeven in Afbeelding 1-16.
Een compleet-sjabloon met de juiste maten voor afstanden
tussen de openingen vindt u in Appendix B. Zie pagina 59.
4
ADV--8424
1. Optionele locatie noodstop. Niet gebruiken voor het
geleiden van bedrading.
2. Ingangspunt elektrische lei ding spanning nutsvoorziening
3. Ingangspunt elektrische leiding ATS--signaal
4. 1/2 NPT vrouwelijke brandstofinlaat
2
3
1
Let op: Zie Appendix B voor een compleet-sjabloon
met alle afmetingen.

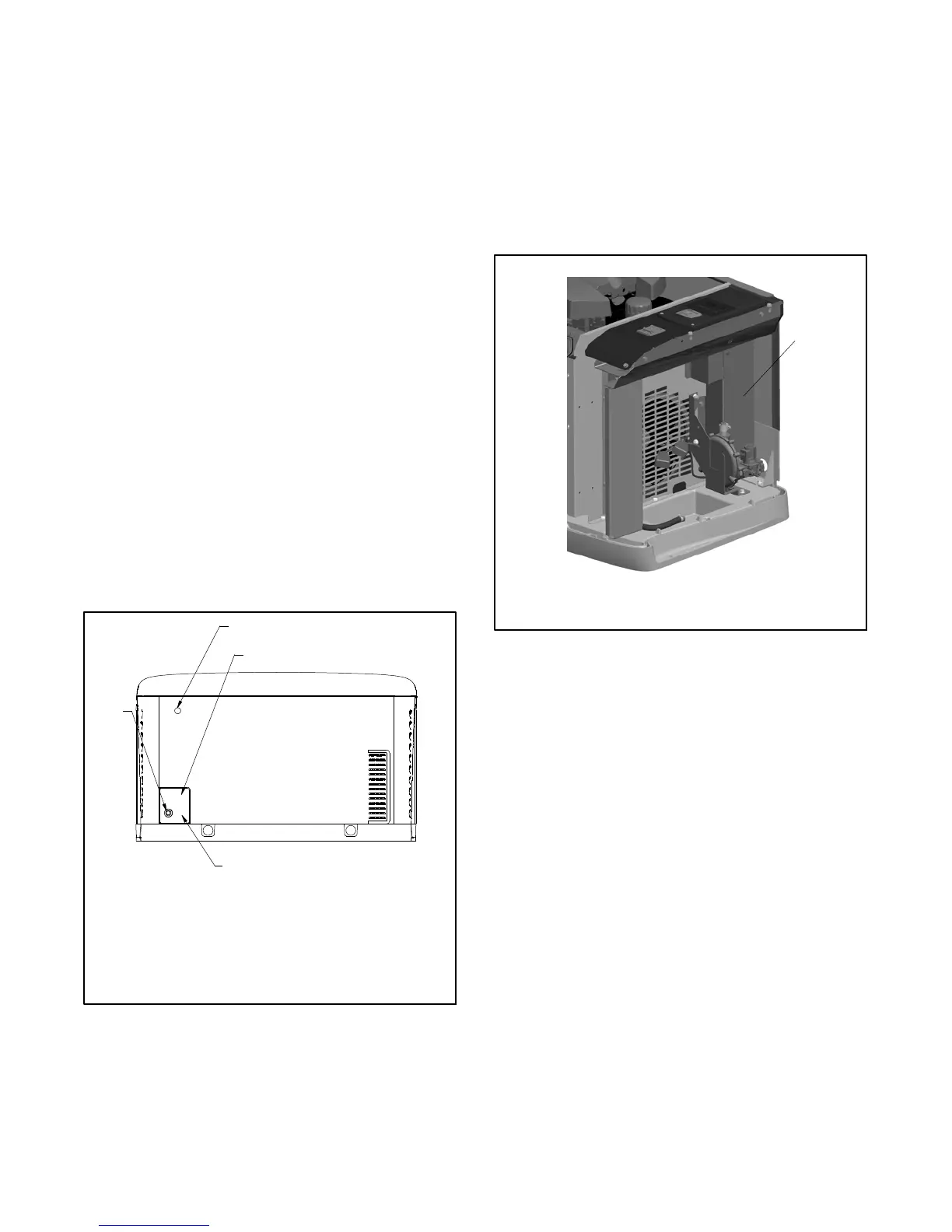

Afbeelding 1-16 Locaties ingangspunten elektrische
leidingen
1.9.3 Klemmenblok-veldaansluiting
De generatorset is voorzien van een
veldaansluiting-klemmenblok in het gebied van de luchtinlaat
nabij de aansluitdoos. In de fabriek zijn draden-gemonteerd
van de aansluitdoos naar het klemmenblok voor het
gemakkelijk monteren van bedrading.
Zie Afbeelding 1-17 voor de locatie van het klemmenblok.
Verwijder het afdekpaneel om toegang te krijgen naar de
veldaansluitingen.
1
adv-8424
1. Afdekpaneel. Verwijderen voor toegang tot klemmenblok
met-veldaansluitingen.
Afbeelding 1-17 Locatie klemmenblok-veldaansluitingen
