Kohler 14RESA

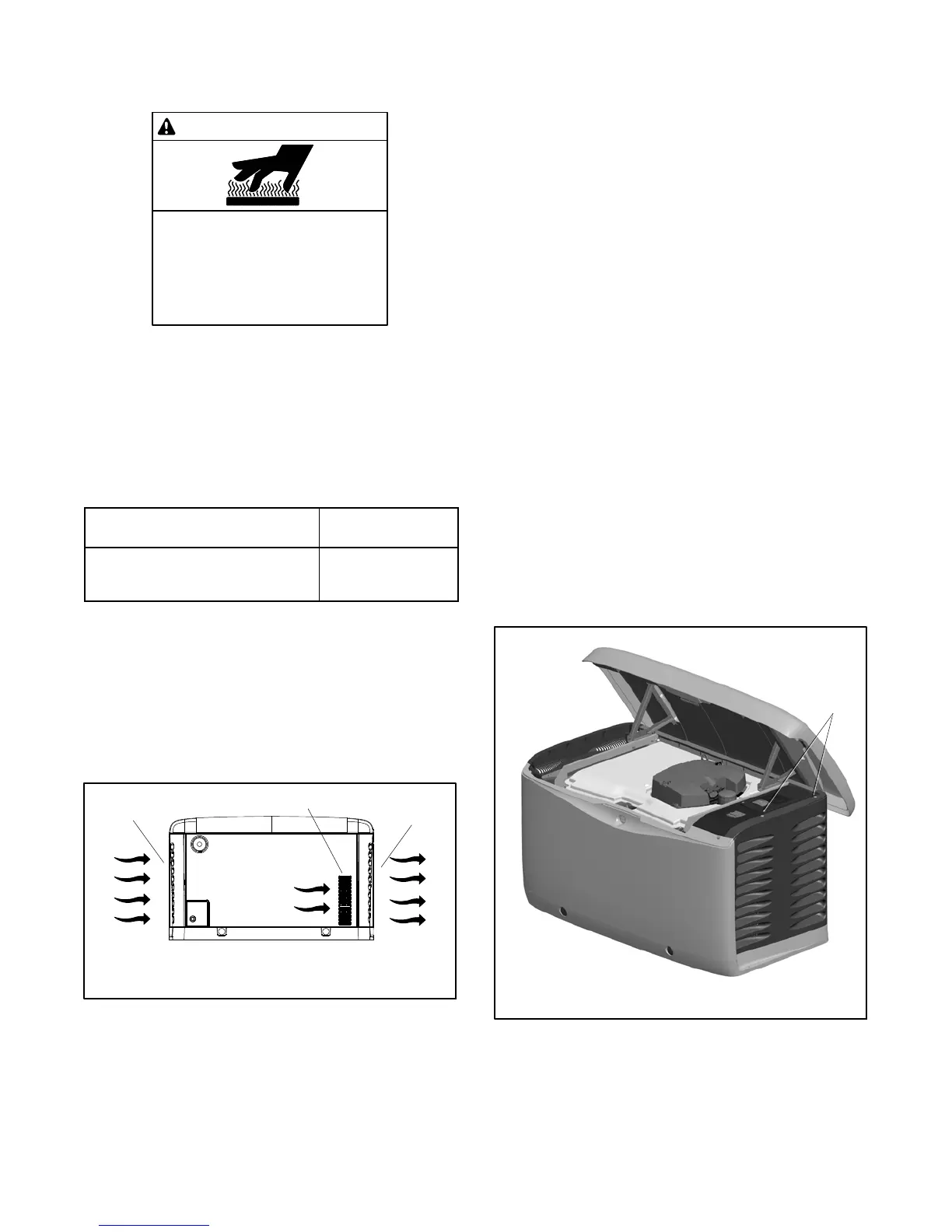

TP-6803-RU 1/15 15Раздел 1 Монтаж
1.4.3 Требования к выпуску
отработавших газов
Двигатель и система выпуска
сильно нагреваются.
Могут стать причиной тяжелой
травмы или смерти.
Не работайте с генераторной
установкой, пока она не остыла.
ПРЕДОСТЕРЕЖЕНИЕ
Рис.1-2содержит значения температуры отработавших
газов при номинальной нагрузке. На выпускном конце
корпуса отработавшие газы двигателя смешиваются с
воздухом, охлаждающим генераторную установку.
Расположите генераторную установку таким образом,
чтобы горячие отработавшие газы не направлялись на
растения или другие горючие материалы. Обязательно
выдержите зазоры, приведенные на размерном чертеже,
раздел 2.
Выпуск
Температура,
_C(_F)
Отработавшие газы, выходящие
из корпуса, при номинальной
мощности, _C(_F)
260 (500)
Рис.1-2 Температура выпуска
Для сгорания топлива и охлаждения генераторной
установки требуется определенный поток воздуха.
Входные и выходные отверстия звукоизолирующего
корпуса обеспечивают поток воздуха для охлаждения и
сжигания. Рис.1-3показывает расположение входных и
выходных отверстий корпуса. Осмотрите входные и
выходные отверстия для воздуха изнутри и снаружи и
удостоверьтесь, что они не засорены.
tp6733
1. Воздухозабор
2. Выпускные отверстия
1
2
1
ВИД СЗАДИ
Рис.1-3 Воздухозабор и выпуск системы
охлаждения
Генераторная установка рассчитана на работу со всеми
находящимися на месте панелями корпуса и внутренней
перегородкой. Если в процессе монтажа,
техобслуживания или ремонта установка должна
работать без полного корпуса и перегородки, с которыми
онабылаполученасзавода, обязательно снимите также
и панель на стороне выпуска.
1.5 Размерные чертежи
Размеры генераторной установки, расположение вводов
топлива и электрических проводов и рекомендуемые
зазоры см. размерные чертежи, раздел 2.
1.6 Доступ к зоне
воздухозабора
Аккумуляторная батарея, система подачи топлива и
электрические разъемы находятся в зоне
воздухозабора. Чтобы в процессе монтажа добраться до
зоны воздухозабора, поднимите крышку и снимите
панель корпуса. См. ниже.
1. Снимите два винта сверху панели воздухозабора.
Потяните панель вверх и снимите. См. Рис.1-4.
2. Чтобы подсоединить электрические провода, вам
понадобится также снять крышку клеммного блока.
См. раздел 1.9.3.
3. Подсоединив все провода, установитеиподключите
аккумуляторную батарею и установите на место
крышки и панели.
1. Снимите 2 винта.
ADV-8424
1
Рис.1-4 Снятие панели воздухозабора
