TP-6803-RU 1/1536 Раздел 1 Монтаж
1.12.3 Устройство сброса нагрузки
Дополнительное устройство сброса нагрузки может
использоваться в однофазных системах с
переключателем резерва RDT или RXT. Устройство
сброса нагрузки устанавливается внутри корпуса
переключателя резерва RDT или RXT. На Рис.1-34
представлен общий вид устройства сброса нагрузки.
Устройство сброса нагрузки это система
автоматического управления нагрузкой,
соответствующая требованиям NEC 2008, разд. 702.5.
Монтажник должен обеспечить соответствие установки
системы электропитания всем применимым штатным и
местным нормам.
Примечание: Не устанавливайте в одну и ту же систему
устройство сброса нагрузки и модуль
управления нагрузкой (LCM).
Устройство сброса нагрузки выполняет те же функции
сброса и добавления нагрузки. что и LCM. См. раздел
1.12.2.
Примечание: Подключайте к устройству сброса
нагрузки только несущественные
нагрузки.
Устройство сброса нагрузки автоматически управляет
максимум шестью бытовыми нагрузками:
D Через контакты нормально разомкнутого реле на
монтажной плате пользователь может подключить до
четырех силовых реле. Напряжения, требуемые для
катушек реле, см. TT-1609.
D Предусмотрены два реле для управления двумя
независимыми нагрузками от системы отопления,
вентиляции и кондиционирования воздуха (ОВКВ).
Для работы силовых реле, устанавливаемых
пользователем в устройстве сброса нагрузки, требуется
соответствующее электропитание. Для определения
размеров проводов и требуемой защиты цепей перед
установкой проверьте требования к оборудованию,
устанавливаемому пользователем. Убедитесь, что
оборудование, устанавливаемое пользователем,
соответствует применимым местным и национальным
электротехническим нормам.
Подробные инструкции по установке и подсоединению
см. TT-1609 (поставляется в комплекте с устройством).
1. Клеммный блок TB10
2. Монтажная плата управления нагрузкой
3. Установочный кронштейн
Примечание: Вкомплектустройствавходит
трансформатор тока (CT), (не показан).
2
GM88281
1
3

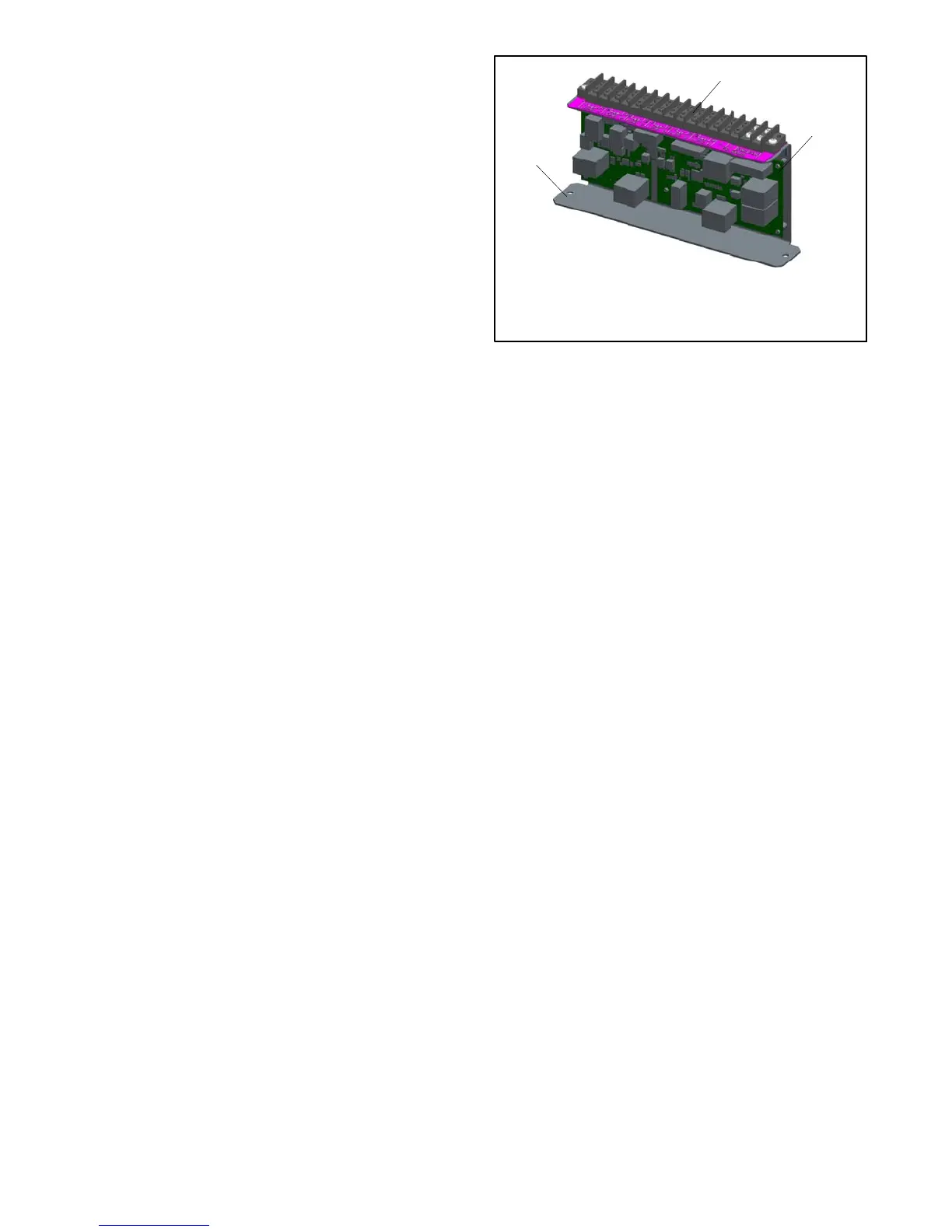

Рис.1-34 Устройство сброса нагрузки GM88281-1
(устанавливается в корпусе
переключателя резерва)
