TP-6803-RU 1/15 35Раздел 1 Монтаж
1.12.2 Модуль управления нагрузкой
(LCM)
Дополнительный модуль управления нагрузкой (LCM)
предусмотрен только для однофазных генераторных
установок.LCMэто система автоматического
управления нагрузкой, соответствующая требованиям
NEC 2008, разд. 702.5. Монтажник должен обеспечить
соответствие установки системы электропитания всем
применимым штатным и местным нормам.
Модуль управления нагрузкой (LCM) позволяет питать от
генераторной установки менее важные нагрузки, когда
болеесущественныеустройстванеработают. Это дает
возможность применить генераторную установку,
меньшую, чем потребовалась бы для одновременного
питания всего электрооборудования здания.
LCM получает команды от контроллера RDC2 или DC2
генератора и включает или обесточивает
соответствующие реле нагрузок, добавляя или
сбрасывая нагрузки в соответствии с их
приоритетностью.
Примечание: Подключайте к модулю управления
нагрузкой только несущественные
нагрузки.
LCM автоматически управляет максимум шестью
бытовыми нагрузками:
D Для управления несущественными вторичными
нагрузками предусмотрены четыре силовых реле. Для
работы силовых реле требуется 120 В переменного
тока.
D Предусмотрены два реле для управления двумя
независимыми нагрузками от кондиционеров воздуха.
LCM может поставляться либо с готовой проводкой для
подключения реле нагрузки, либо с клеммным блоком.
Вариант с готовой проводкой требует установки LCM в
пределах 0,6 м (2 футов) от распределительного щита.
Модуль управления нагрузкой с готовой проводкой
показан на Рис. 1-32. Если готовая проводка отсутствует,
подключайте к клеммным блокам внутри корпуса LCM.
На Рис.1-33показан модуль управления нагрузкой без
готовой проводки.
Инструкции по установке и подсоединению см
. TT-1574
(поставляется в комплекте с LCM).

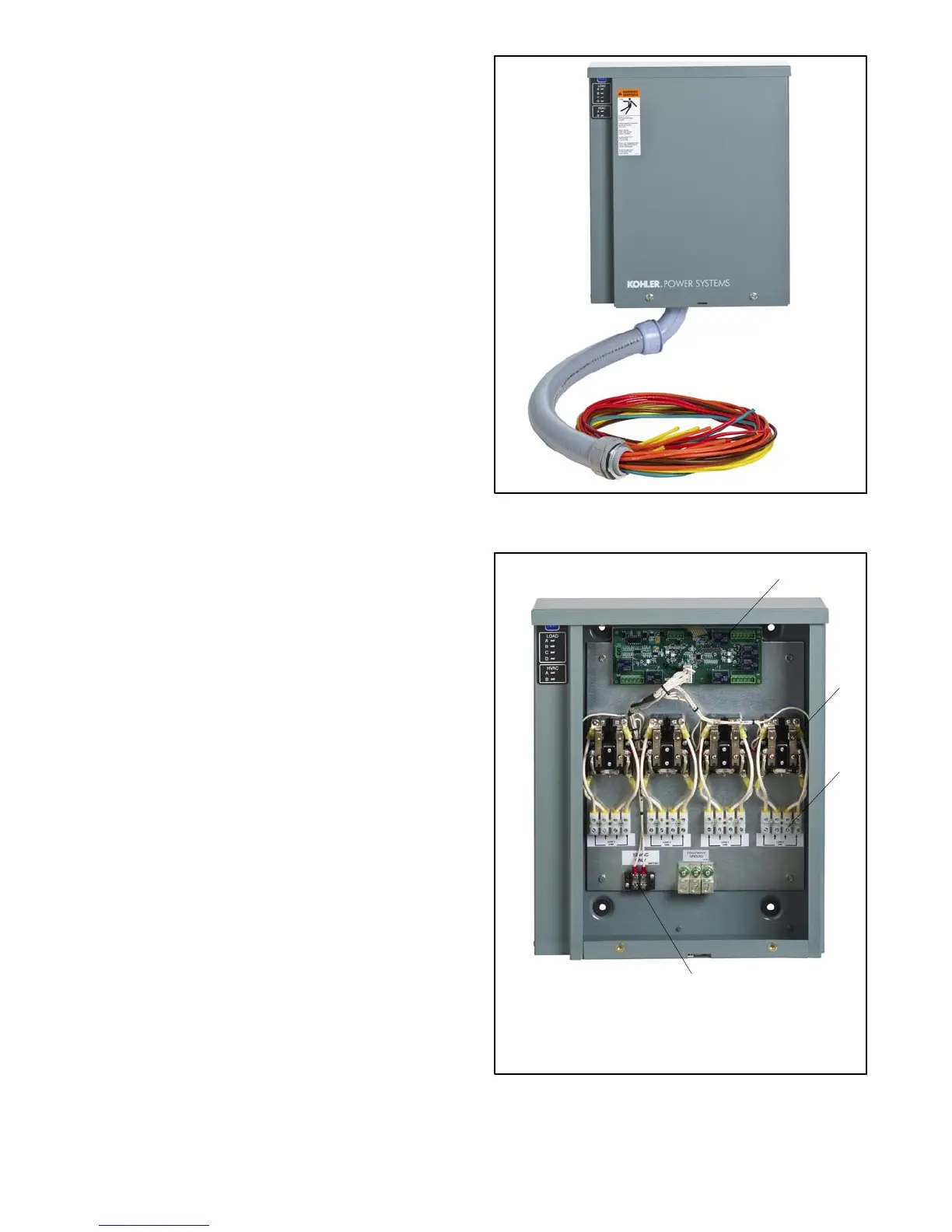

Рис.1-32 Дополнительный модуль управления
нагрузкой (LCM) (с готовой проводкой)
1
1. Монтажная плата управления нагрузкой
2. Силовые реле
3. Подключение к силовым реле (выполняется
пользователем)
4. Подвод питания 120 В переменного тока
2
3
4
Рис.1-33 Модуль управления нагрузкой (Крышка
снята, чтобы показать рабочие
подключения к клеммным блокам)
