TP-6803--ES 1/15 Apéndice 59
Apéndice B Plantilla de entrada de conductores eléctricos
Use el plano a escala natural en la Figura 1 para marcar las aberturas para el conducto eléctrico, si así lo desea.
También se muestran dos orificios de 13 mm para los tubos de ventilación del regulador de combustible, solo se usa
en modelos de 20 kW. C onsulte la Sección 1.9.2 para obtener más información.
GM78090-B
ESCALA: NATURAL
Nota: Las dimensiones están en mm.
Se necesitan dos orificios de 13 mm solo para modelos de 20 kW.

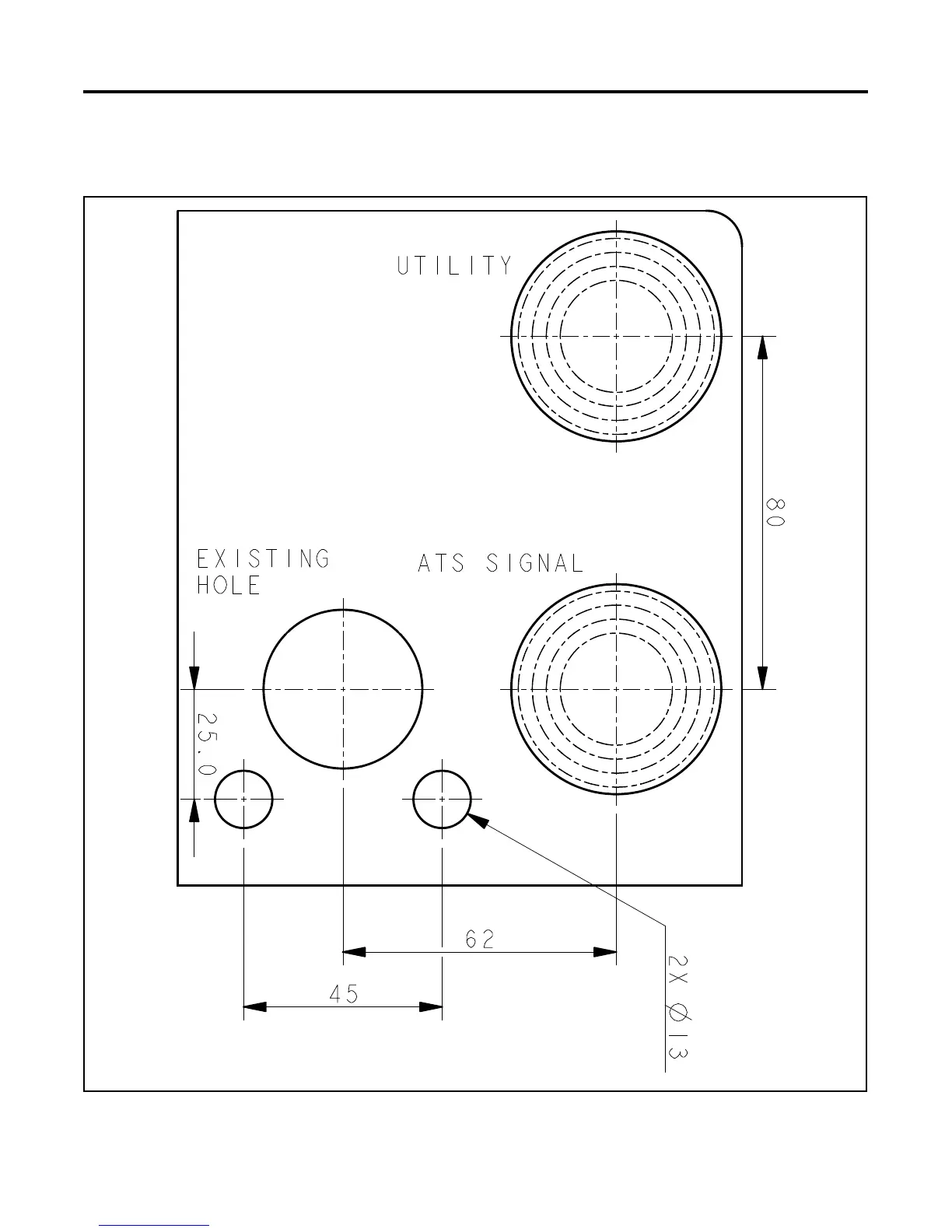

Figura 1 Plantilla, aberturas perforadas o agujereadas para tubos de ventilación del regulador (solo 20 kW) y el conducto
eléctrico
