TP-6803--DE 1/1522 Abschnitt 1 Installation
1.8.3 Treibstoffumstellung,
20RESA/RESAL
Für Flüssiggas wird eine Öffnung in der Treibstoffleitung
verwendet. Das Aggregat wird gewöhnlich für Erdgasbetrieb
ausgeliefert, wobei die lose Öffnung nahe des
Treibstoff--Magnetventils festgebunden ist. Bei der
Umstellung auf Flüssiggas muss die Flüssiggasöffnung
eingebaut werden, wie unten beschrieben. Die Anordnung der
Komponenten der Treibstoffanlage ist in Abbildung 1-13
dargestellt.
Hinweis: Der Kabelbaum des Stromerzeuger--Aggregats
kann in der Nähe des Treibstoffmagnetventils ein
DSAI--Leiterpaar haben. Das Anschließen oder
Abtrennen dieser Leiter hat keinen Einfluss auf den
Betrieb des 20RESA/RESAL.
Verfahren für die Umstellung von Erdgas auf
Flüssiggas, 20RESA/RESAL
1. Den OFF--Knopf auf der Steuerung des
Stromerzeuger--Aggregats drücken.
2. Die Stromversorgung zum Batterieladegerät
unterbrechen.
3. Die Anlasserbatterie des Stromerzeuger--Aggregats
abklemmen, Minuskabel (--) zuerst.
4. Die Treibstoffversorgung verschließen.
5. Die Schlauchschelle und den Treibstoffschlauch vom
Schlauchanschluss entfernen. Siehe Abbildung 1-13.
6. Die Flüssiggasöffnung in den Schlauchanschluss
einsetzen. Siehe Abbildung 1-13.
7. Den Schlauch auf den Schlauchanschluss schieben und
mit der Schelle sichern.
8. Die neue Treibstoffversorgung anschließen und öffnen.
9. Die Anlasserbatterie des Stromerzeuger--Aggregats
wieder anschließen, Minuskabel (--) zuletzt.
10. Die Stromversorgung zum Batterieladegerät wieder
anschließen.
11. Den RUN--Knopf auf der Steuerung des
Stromerzeuger--Aggregats drücken, um das
Stromerzeuger--Aggregat anzulassen.
12. Mit einem Leckprüfgerät auf Lecks prüfen.
13. Das Stromerzeuger--Aggregat laufen lassen und die
Betriebsweise kontrollieren.
14. Den OFF--Knopf drücken, um das
Stromerzeuger--Aggregat auszuschalten.
Umstellung von Flüssiggas auf Erdgas
Bei der Umstellung von Flüssiggas auf Erdgas die obigen
Schritte wiederholen, um die Flüssiggas--Öffnung zu
entfernen.
1. Flüssiggasöffnung
2. Schlauchanschluss
3. Regler
4. Regler--Entlüftungsrohre (Entlüftung zur Außenseite der
Steuerung)
GM84143
3
1
Aufstellung mit
Flüssiggas
abgebildet
2
4

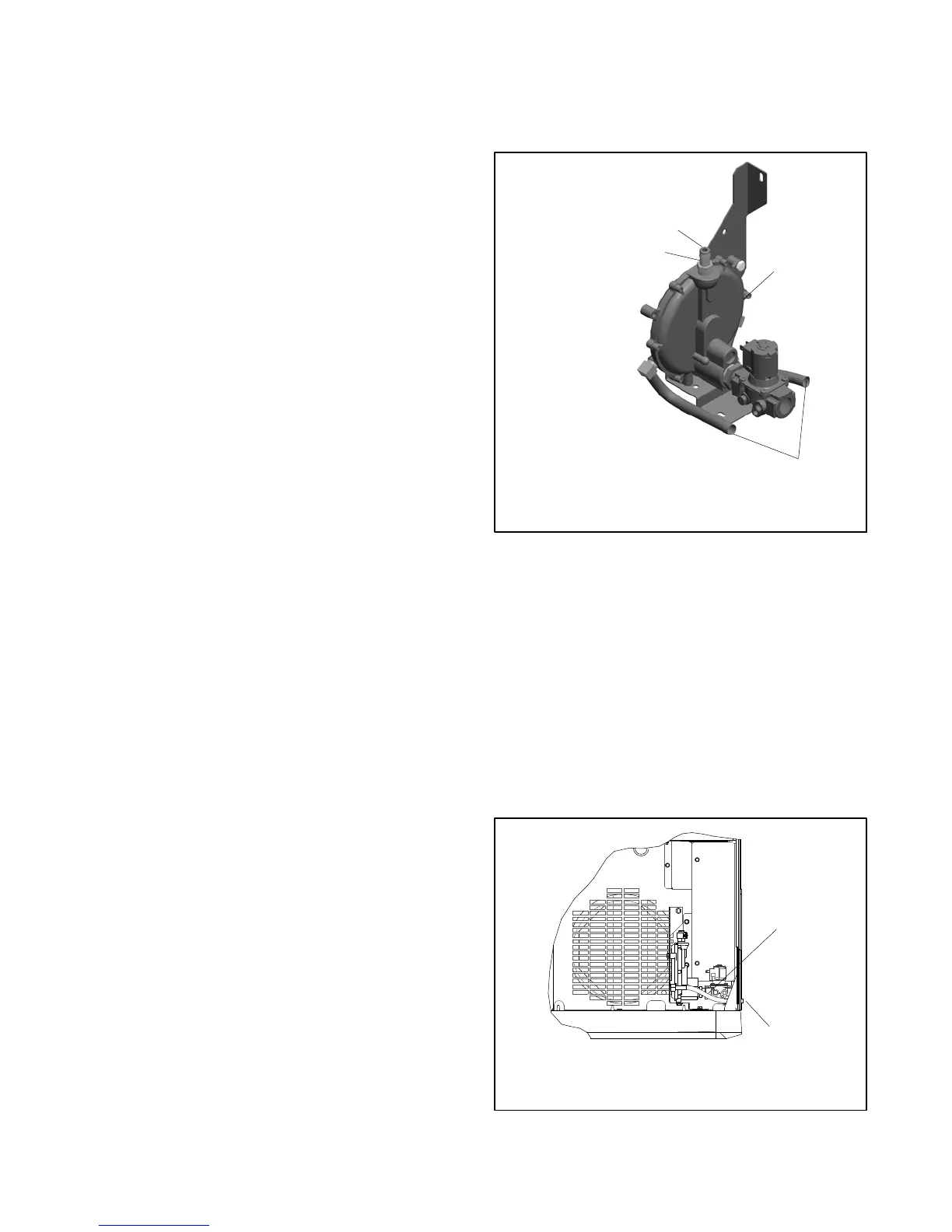

Abbildung 1-13 Treibstoffregler und Flüssiggasöffnung,
20RESA/RESAL
1.8.4 Regler--Entlüftungsschläuche
Das Stromerzeugermodell 20RESA/RESAL ist mit
Treibstoffregler--Entlüftungsschläuchen ausgerüstet. An den
auf der Schablone in Anhang B dargestellten Stellen zwei
Öffnungen bohren oder stechen. Es ist praktisch gleichzeitig
auch Öffnungen für die Elektrikkabel zu schneiden, wie auf der
Schablone und in Abschnitt 1.9.2 angegeben.
Die offenen Enden der Schläuche durch die Löcher schieben,
damit sie aus dem Gehäuse herausragen, wie dargestellt in
Abbildung 1-14.
1. Treibstoffregler--Entlüftungsrohre, Stück 2
2. Zwei Löcher bohren oder stechen und beide Schläuche zur
Außenseite des Gehäuses verlegen
2
sb722
1
Abbildung 1-14 Treibstoffregler--Entlüftungsrohre
