Kohler 14RESA

TP-6803-ZH 1/15 21章节 1 安装
1.9 电气连接

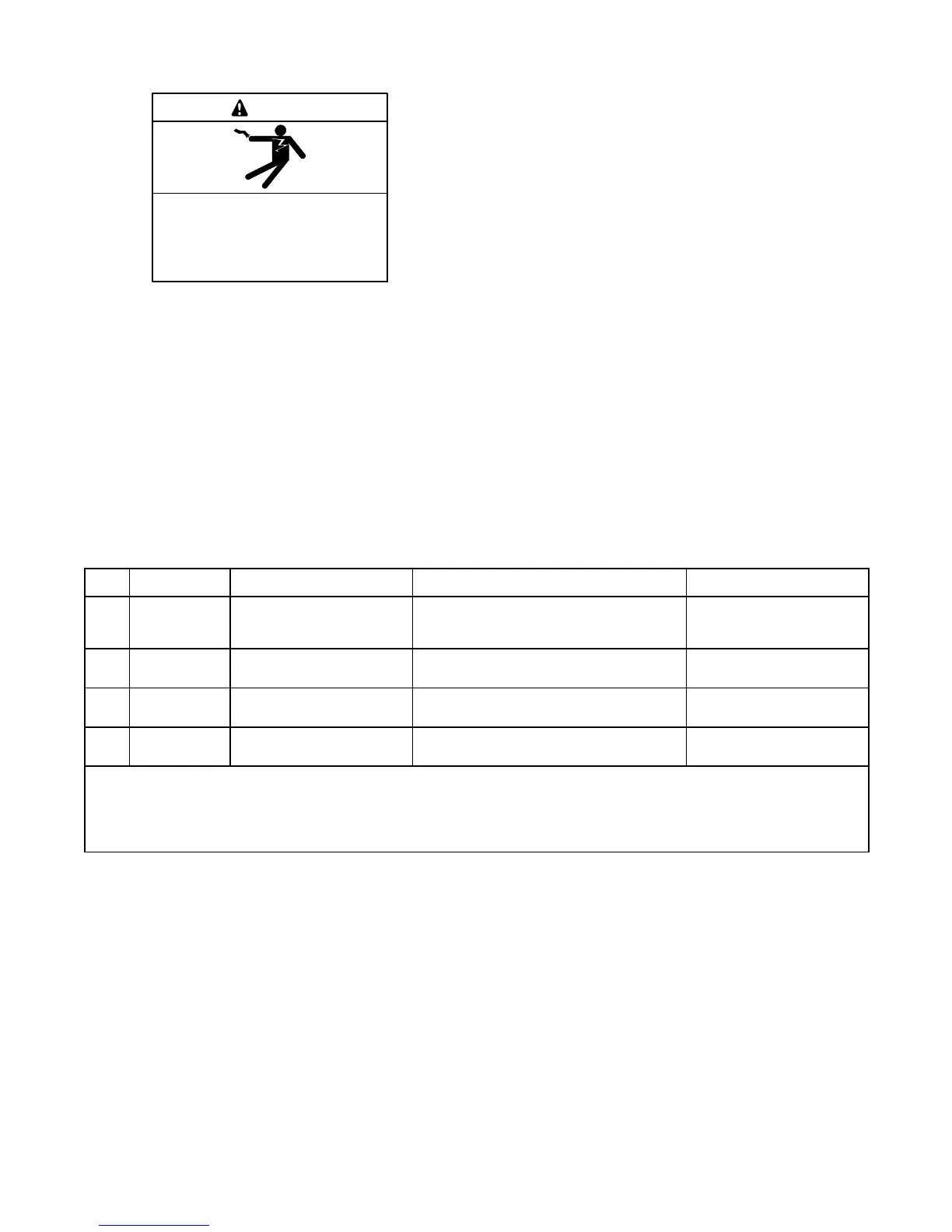

危险电压。
将导致严重伤害甚至死亡。
本设备必须由合格的电气人员进行安
装和维修。
危险
电气设备接地。危险电压会导致严重伤害甚至死亡。只要有
电就有可能导致触电。请确保您遵守所有的现行规范和标准。
让发电机组、转换开关以及相关设备和电路保持电气接地。
在维修设备之前，请首先关闭所有电源的主电路断路器。如
果站在水中或潮湿地面上，切勿触碰电导线或装置，因为此
类情况会增大电击危险。
对公用设施的反向馈电。危险反向馈电会导致严重伤害甚至
死亡。请在备用电源设备中安装转换开关，以防止连接上备
用电源和其他电源。对公用设施电气系统的反向馈电会导致
正在从事输电线工作的公用设施人员遭受严重伤害甚至死亡。
注意
仅限加拿大设备。对于备用，请依照加拿大电气规范的第 1
部分将发电机组的输出连接到适当的额定转换开 关。
由授权批发商/经销商或持证电工完成以下电气连接。
电气安装必须符合 National Electrical Coder
(NEC)
1 类线缆类型以及所有当地相关规范。加拿大安装必须
符合加拿大电气规范 (CEC) 和当地相关规范。
AC 电路保护。所有 AC 电路必须包含断路器或保险丝保
护。断路器电流额定值的最大值是发电机组的额定输出
电流的 125%。断路器必须断开所有的未接地接头。发
电机在出厂前已配备断路器。
对于客户提供的线路，按照下列标准从选择线路温度额
定值。图 1-15
：
D
如果额定电流小于或等于 110 安培，则选择 #1
AWG
(42.4 mm
2
) 或更小的铜导线，导线额定工作温度可
以选择第 1、2、3 或 4 排中的任何一种。
D 如果电路额定值大于 110 安培，则选择 #1 AWG
(42.4 mm
2
) 或更大的铜导线，导线额定工作温度可
以选择第 3 或 4 排。
排 温度 额定值 纯铜（Cu) 铜铝 （Cu/Al) 合金 纯铝 （Al)
1 60_C (140_F)
或
75_C (167_F)
使用 No. * AWG, 60_C
导线，或者使用 No. * AWG,
75_C导线
使用 60_C 导线， No. * AWG Cu 或者 No. *
AWG Al。或者使用 75_C 导线， No. * AWG Cu
或者 No. * AWG Al
使用 60_C 导线， No. * AWG
或者 使用 75_C 导线，
No. * AWG
2 60_C(140_F) 使用 No. * AWG, 60_C导线 使用 60_C 导线， No. * AWG Cu 或者 No. *
AWG Al
使用 60_C 导线， No. * AWG
3 75_C(167_F) 使用 No. *[ AWG, 75_C导线 使用 75_C 导线， No. *[ AWG Cu 或者 No.
*[ AWG Al
使用 75_C 导线， No.*[ AWG
4 90_C(194_F) 使用 No. *[ AWG, 90_C导线 使用 90_C 导线， No. *[ AWG Cu 或者 No.
*[ AWG Al
使用 90_C 导线， No.*[ AWG
* 标记中无需包含 60_C (140_F) 导线的尺寸。 如果包含，则导线的尺寸根据 ANSI/NFPA-70 中的国家电气规范r的表 310 16
指定的电路安培容量，以及根据电路在额定条件下输送的最大电流的 115%。 National Electrical Coder 是 National Fire
Protection Association, Inc. 的注册商标。
[ 使用下列导线中的较大尺寸导线：具有与用于温度测试的导线相同尺寸的导线，或者具有与根据前一脚注的指导方针所选择的导线相同尺寸
的导线。
图 1-15 不同温度额定值和导线的线端标记
National Electrical Coder 是 National Fire Protection Association, Inc. 的注册商标。
