TP-6803--DE 1/15 37Abschnitt 1 Installation
1.12.3 Lastwegschaltsatz
Ein optionaler Lastwegschaltsatz kann bei einphasigen
Systemen verwendet werden, die über ein Netzumschaltgerät
Modell RDT oder RXT verfügen. Der Lastwegschaltsatz wird
im Gehäuse des Netzumschaltgeräts Modell RDT oder RXT
montiert. Abbildung 1-34 zeigt die
Lastwegschalt--Baugruppe.
Der Lastwegschaltsatz bietet ein automatisches
Lastmanagementsystem nach Abschnitt 702.5 von NEC
2008. Der Installateur ist dafür verantwortlich, dass die
Installation des Starkstromsystems allen geltenden Gesetzen
und örtlichen Vorschriften entspricht.
Hinweis: In einem System dürfen nicht sowohl ein
Lastwegschaltsatz als auch ein Laststeuergerät
gemeinsam installiert werden.
Der Lastwegschaltsatz bietet die gleichen Lastwegschalt--
und Lastzuschaltfunktionen wir das Laststeuergerät (LCM).
Siehe Abschnitt 1.12.2.
Hinweis: An den Lastwegschaltsatz dürfen nur
nicht-kritische Verbraucher angeschlossen
werden.
Der Lastwegschaltsatz verwaltet automatisch bis zu sechs
Haushaltsverbraucher:
D Bis zu vier vom kunden gelieferte Leistungsrelais können
an Relais--Arbeitskontakten auf der Schaltplatine
angeschlossen werden. Technische Daten für die
Relaispulenspannung sind in TT-1609 zu finden.
D Zwei Relais dienen zur Steuerung von zwei unabhängigen
Heiz--/Lüftungs--/Klimaanlagen--Verbrauchern.
Für den Betrieb der vom Kunden gelieferten Leistungsrelais,
die an den Lastwegschaltsatz angeschlossen werden, ist eine
ausreichende Stromversorgung erforderlich. Die
Anforderungen an die Elektrik der vom Kunden
bereitgestellten Ausrüstung müssen vor der Installation
geprüft werden, um die erforderliche Kabelstärke und den
erforderlichen Schaltkreisschutz zu ermitteln. Sicherstellen,
dass die Ausrüstung vom Kunden allen örtlichen Vorschriften
und Bauordnungen entspricht.
Detaillierte Installations-- und Anschlussanweisungen sind in
TT-1609 zu finden, das mit dem Satz mitgeliefert wird

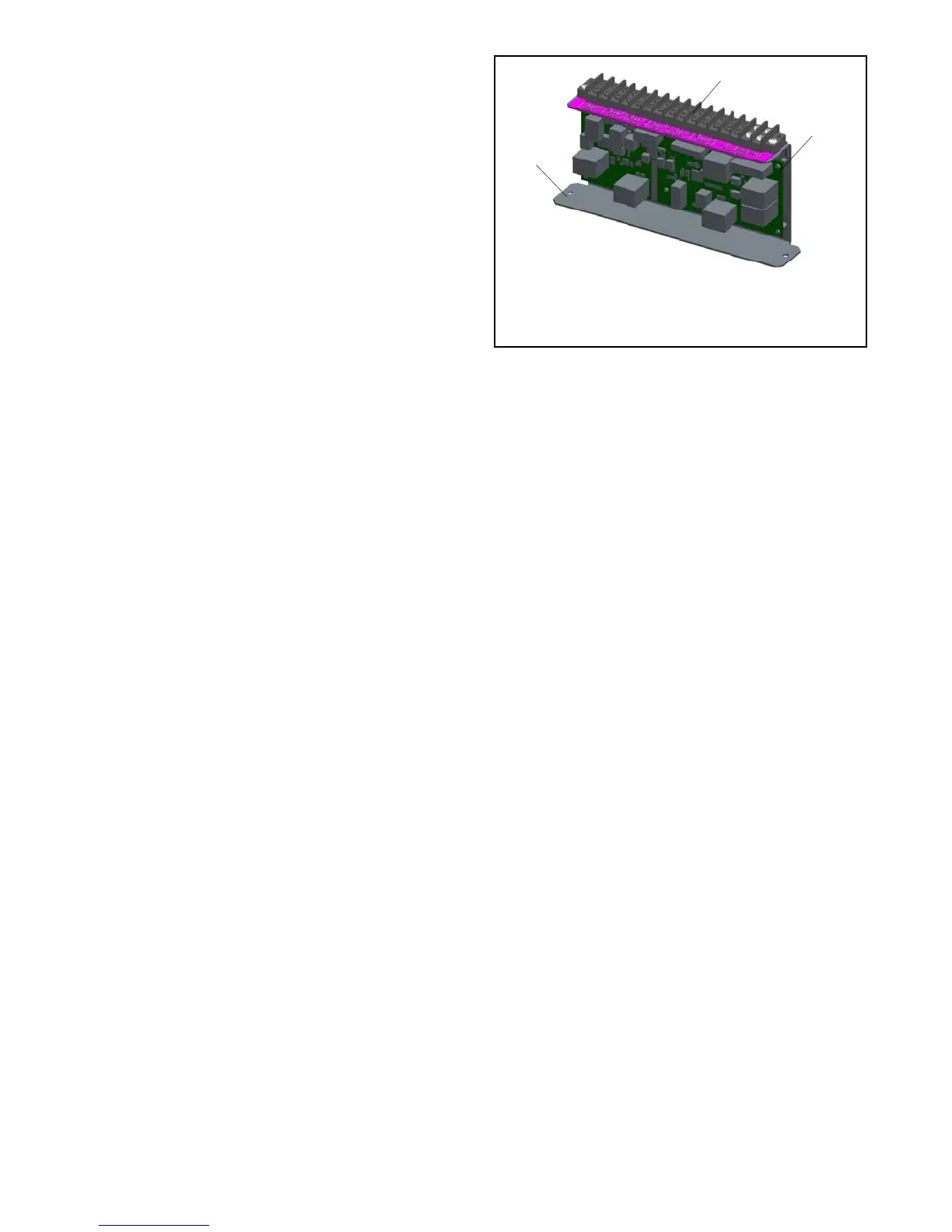

1. Klemmleiste TB10
2. Laststeuerung--Schaltplatine
3. Montagehalterung
Hinweis: Satz enthält Stromwandler (CT),
nicht abgebildet.
2
GM88281
1
3
Abbildung 1-34 Lastwegschalt--Baugruppe GM88281-1
(wird im Netzumschaltgerätgehäuse
montiert)
