TP-6803--NL 1/15 17Sectie 1 Installatie
1.7.2 Maat brandstofleiding
Controleer of de maten van de brandstofleiding voldoen aan
de specificaties in Afbeelding 1-7. Meet de leidinglengte vanaf
de primaire gasregelaar naar de leidingaansluiting op de
brandstofinlaat van de generatorset. Voeg 2,4 m (8 ft.) toe aan
de gemeten lengte voor elke 90 --graden bocht. Vergelijk de
totale leidinglengte met de grafiek in Afbeelding 1-7 om de
vereiste leidingmaat op te zoeken.
Neem contact op met de lokale LPG--leverancier voor
informatie over de LPG--installatie.
Minimaal aanbevolen gasleidingmaten, in. NPT
Leidinglengte,
m (ft.)
14RESA/RESAL 20RESA/RESAL
Aardgas
(193.000
Btu/hr.)
LPG
(203.000
Btu/hr.)
Aardgas
(281.000
Btu/hr.)
LPG
(340.000
Btu/hr.)
8 (25) 3/4 3/4 1 3/4
15 (50) 1 3/4 1 1
30 (100) 1 1 11/4 1
46 (150) 11/4 1 11/4 11/4
61 (200) 11/4 1 11/4 11/4
Afbeelding 1-7 Aanbevelingen brandstofleidingmaten
1.7.3 De brandstoftoevoer aansluiten
De maattekening in Sectie 2 geeft de locatie aan van de
brandstofinlaataansluiting. Laat de brandstofleverancier een
vaste leiding aanleggen en een handbediende
brandstofafsluit---klep. De brandstoftoevoerleiding moet in lijn
zijn met de brandstofinlaat van de generatorset en ongeveer
12 inches daarvoor eindigen zodat aansluiting met een stuk
flexibele brandstofslang mogelijk is. Maak gebruik van
flexibele stukken om te voorkomen dat de leidingen breken als
gevolg van trillingen.
Let op: De flexibele brandstofleiding mag niet worden
gebogen om te compenseren voor het niet goed op
elkaar uitlijnen van de brandstoftoevoerleiding en de
brandstofinlaataansluiting van de generatorset.
Gebruik een leidingafdichtmiddel dat is goedgekeurd voor
brandstofleidingen. Houd de brandstofmagneetklep vast met
een sleutel terwijl u de brandstofaansluitingen vast draait.
Let op: Houd de brandstofmagneetklep niet vast terwijl u de
brandstofaansluitingen vast draait. Zie
Afbeelding 1-8 voor de aanbevolen plaatsing van de
sleutel.
2
IMG_0351
1. Houd de klep met de sleutel vast op de
vlakke kanten van de klep
2. Andere locatie sleutel
1
Let op: Houd de klep NIET vast
terwijl u de aansluitingen
vast draait.

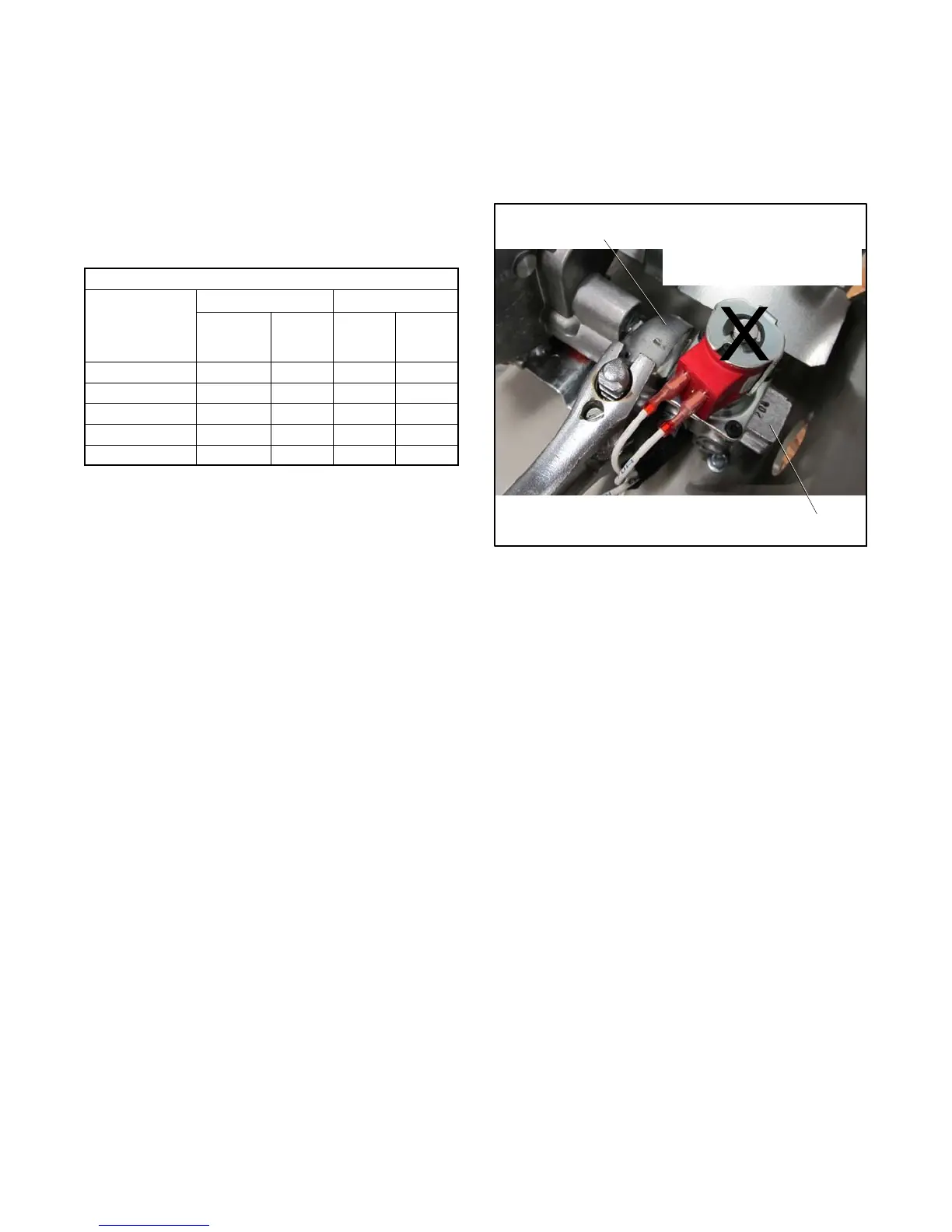

Afbeelding 1-8 Vasthouden brandstofklep bij
vastdraaen brandstofleidingen
Open de handbediende brandstofkleppen en test alle
brandstofaansluitingen met zeepsop. Als een lek wordt
gevonden, sluit u de brandstofkleppen en brengt opnieuw
afdichtmiddel aan. Controleer nogmaals op brandstoflekkage
terwijl de generatorset in bedrijf is.
Bescherm alle brandstofleidingen tegen contact met
machines en apparatuur, tegen slechte weersomstandigheden
en milieutechnische schade.
