TP-6803--FR 1/1530 Section 1 Installation
tp6803
PIM
RXT
Groupe électrogène
Notes :
D Voir l’emplacement du bornier sur le groupe électrogène à la
Figure 2-4. Voir les raccordements du bornier sur l’autocollant
apposé sur le groupe électrogène.
D Voir les caractéristiques des câbles à la Section 1.10.2
(3 branches à 1 module chacune représentées).
D Voir le détail du câblage de communication (A et B, PWR et
COM)àlaFigure1-24.
D Réunir les fils multiples au moyen d’épissures ou de marettes
pour leur raccordement au bornier du groupe électrogène. Voir
Figure 1-27.
Bornier
LCM
ou nécessaire
de délestage

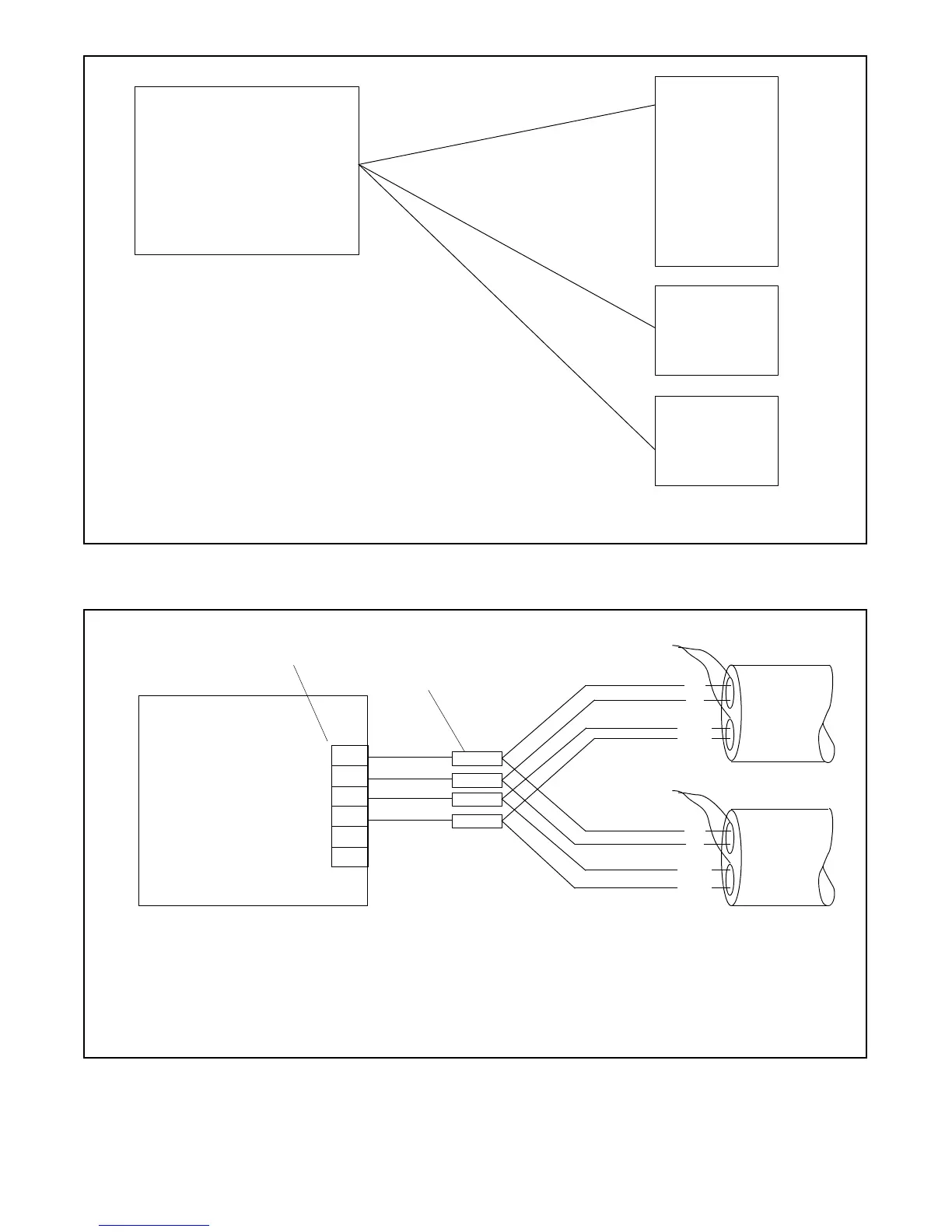

Figure 1 -26 Raccordement de modules accessoires (trois branches à un module chacune)
2
tp6803
1. Bornier du groupe électrogène. Voir l’emplacement dans les plans cotés à la Section 2. Voir les raccordements du bornier sur
l’autocollant apposé sur le groupe électrogène.
2. Épissure.
3. Raccorder tous les conducteurs de blindage à cette extrémité au contact de terre (GND) du groupe électrogène.
Groupe électrogène
COM
PWR
B
A
3
COM
PWR
B
A
Câble blindé
A
B
COM
PWR
3
4
RBUS
12 VDC
1
3
Câble blindé
Figure 1 -27 Raccordements multiples au groupe électrogène
