Inbetriebnahme HandyTIG 180 DC ControlPro
10.15
14 Inbetriebnahme HandyTIG 180 DC ControlPro
2415 16 17 18 19 20 21 22 23
9 31 30 29 28 27 26 25

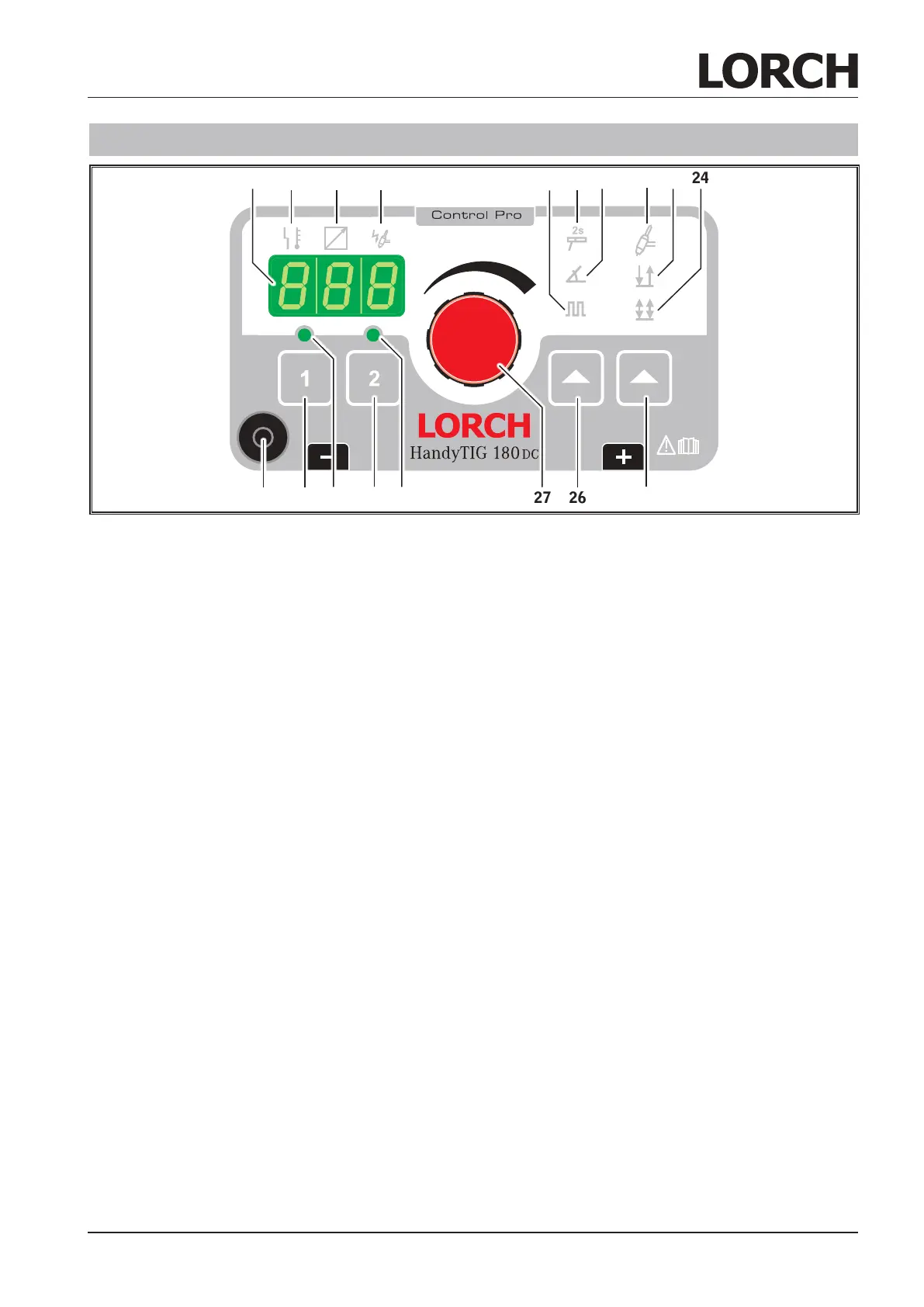

Abb. 7: Bedienfeld Handy 180 DC ControlPro
9 Anschlussbuchse Brenner-Steuerstecker
in diese Buchse wird der Steuerstecker des
WIG-Brenners eingesteckt.
15 7-Segment-Anzeige
zeigt die gewählte Stromstärke an.
Bei aktivierten Nebenparametern wird abwech-
selnd der Code und der Einstellwert des Neben-
parameters angezeigt.
16 LED Störung
leuchtet dauerhaft, in der 7-Segment-Anzeige
15 wird der Fehlercode angezeigt.
17 LED Fernregler
Handfernregler angeschlossen:
LED leuchet dauerhaft, Drehknopf Schweißstrom
27 ohne Funktion, Einstellung nur am Handfern-
regler möglich.
Fußfernregler angeschlossen:
LED leuchtet bei Betätigen des Fußfernreglers,
der Drehknopf 27 gibt den maximalen Wert für
den Stellbereich des Fußfernreglers vor. Sind
z.B. 100A eingestellt, können mit dem Fußfern-
regler 5A-100A abgerufen werden.
18 LED HF
leuchtet bei ausgewählter Funktion HF
(berührungsfreies Zünden).
19 LED Pulsen
leuchtet bei ausgewählter Funktion Pulsen
(gepulst wird zwischen Schweißstrom I
1
und I
2
).
20 LED Elektrode
leuchtet bei gewählter Betriebsart Elektrode.
21 LED Slope
leuchtet bei ausgewählter Funktion Slope
(Stromanstieg, Stromabsenkung).
22 LED WIG
leuchtet bei gewählter Betriebsart WIG.
23 LED 2-Takt
leuchtet bei gewählter Betriebsart 2-Takt (nur
bei Schweißverfahren WIG).
24 LED 4-Takt
leuchtet bei gewählter Betriebsart 4-Takt (nur
bei Schweißverfahren WIG).
25 Taster WIG/2-Takt/4-Takt
dient zur Auswahl der Betriebsart WIG sowie
dem Modus 2-Takt und 4-Takt.
26 Taster Elektrode/Slope/Pulsen
dient zur Auswahl der Betriebsart Elektrode
sowie dem Modus Slope und Pulsen
Zur Auswahl der Betriebsart Elektrode muss
der Taster für mindestens 2 Sekunden gedrückt
werden.
27 Drehknopf Schweißstrom
dient zum stufenlosen Einstellen des Schweiß-
stromes.
28 LED Job 2
leuchtet bei ausgewähltem Job 2
blinkt nach dem Speichern von Job 2.
29 Taste Job 2
min. 3 Sek. drücken, speichert die aktuellen
Einstellungen als Job.
Kurz drücken, ruft den gespeicherten Job auf.
30 LED Job 1
leuchtet bei ausgewähltem Job 1
blinkt nach dem Speichern von Job 1.
31 Taste Job 1
min. 3 Sek. drücken, speichert die aktuellen
Einstellungen als Job.
Kurz drücken, ruft den gespeicherten Job auf.
