Uruchomienie HandyTIG 180 DC BasicPlus
10.15
9 Gniazdo przyłączeniowe wtyku sterowania palnika
Do tego gniazda włączany jest wtyk palnika WIG.
35 Dioda sygnalizacji awarii
pali się stale, gdy urządzenie jest przegrzane,
miga w sytuacji awarii, brak możliwości zaja-
rzenia łuku.
Dioda świeci się także podczas autotestu po
uruchomieniu urządzenia.
36 Dioda zdalnego sterowania
Zdalne sterowanie ręczne podłączone – dioda
pali się w sposób ciągły, pokrętło 45 nie działa,
nastawy mozliwe tylko ze zdalnego sterowania.
Zdalne sterowanie nożne podłączone – dioda pali
się po aktywacji, pokrętło 45 nastawia maksymal-
ny prąd dostędny na zdalnym sterowaniu nożnym
np. jeśli pokrętłem 45 nastawiamy 100A pedał
sterowania działa w zakresie od 5A do 100A.
37 Dioda Sieć
pali się, gdy urządzenie jest gotowe do pracy.
38 Dioda elektrody
pali się, gdy wybrano metodę spawania elek-
trodowego.
39 Dioda HF
pali się, gdy wybrano funkcję HF
40 Dioda 2 impulsów
lpali się, gdy wybrano tryb pracy 2-impulsowy
(tylko w metodzie spawania WIG).
Wciśnij przycisk palnika = zajarza się łuk elek-
tryczny
Zwolnij przycisk palnika = łuk elektryczny ga-
śnie
41 Dioda WIG
pali się, gdy włączono metodę spawania WIG.
42 Dioda 4 impulsów
pali się, gdy wybrano tryb pracy 4-impulsowy
(tylko w metodzie spawania WIG).
Wciśnij przycisk palnika = płynie prąd jarzeniowy
Zwolnij przycisk palnika = płynie prąd główny
Wciśnij przycisk palnika = płynie prąd końcowy
Zwolnij przycisk palnika = łuk elektryczny gaśnie
43 Dioda nachylenia
pali się, gdy wybrano funkcję slope.
2-impulsy - podczas uruchamiania procesu
spawania urządzenie przechodzi z prądu jarze-
niowego na ustawiony prąd spawania (=wzrost
wartości prądu). Podczas kończenia procesu
spawania urządzenie przechodzi z ustawione-
go prądu spawania na prąd minimalny (= spa-
dek wartości prądu).
4-impulsy - podczas uruchamiania procesu
spawania urządzenie przechodzi z prądu uru-
chomieniowego na ustawiony prąd spawania
(= wzrost wartości prądu). Podczas kończenia
procesu spawania urządzenie przechodzi z
ustawionego prądu spawania na prąd końcowy
(= spadek wartości prądu).
44 Przycisk rodzaju/trybu pracy
służy do wyboru różnych rodzajów i trybów
pracy.
45 Pokrętło prądu spawania
służy do ustawiania prądu spawania.
15 Uruchomienie HandyTIG 180 DC BasicPlus
4335 36 37 38 40 41 42
9 45 44
39

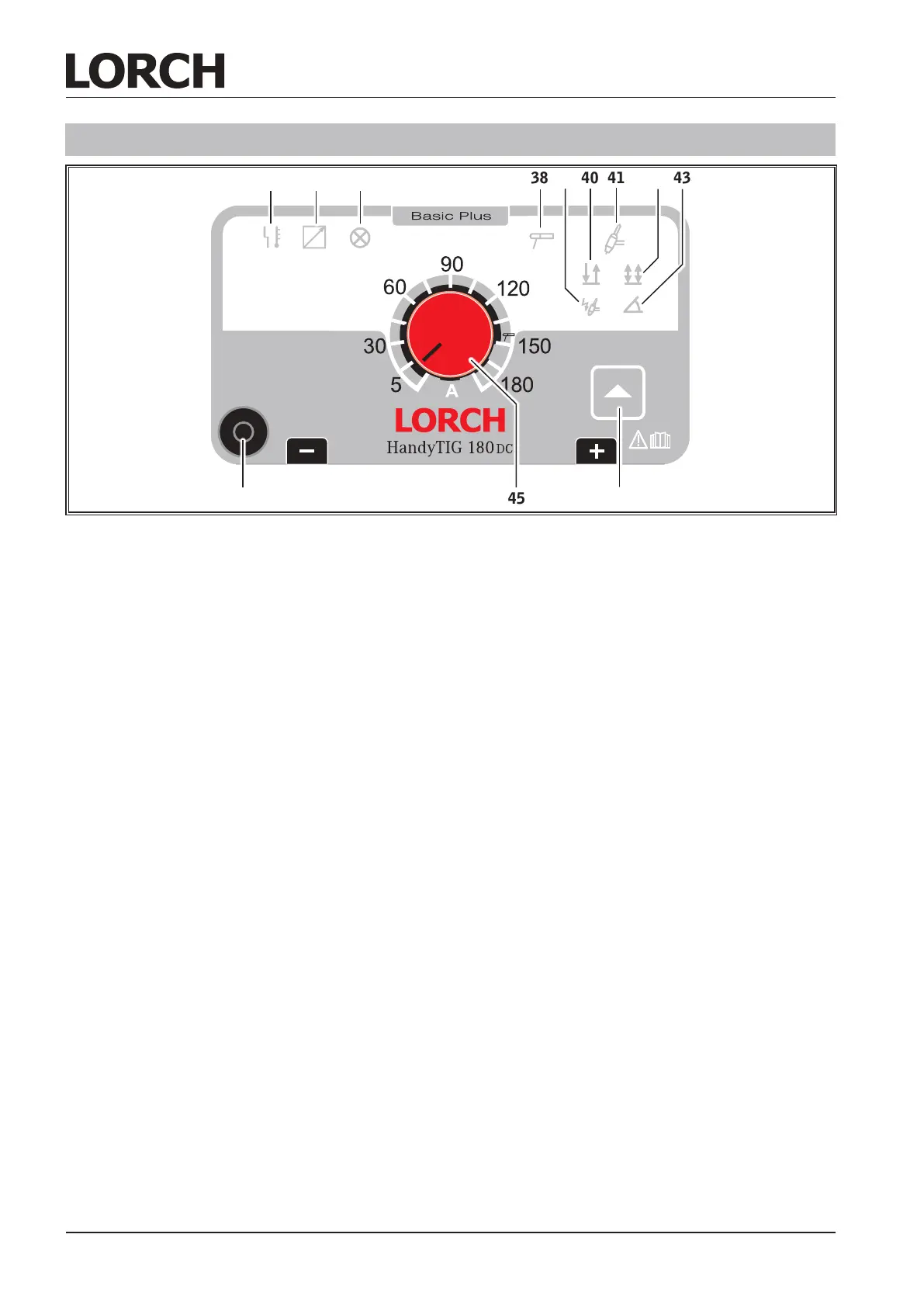

Abb. 8: Panel obsługi Handy 180 DC BasicPlus
