- 97 -
Передвводомвэксплуатацию
10.15
13.4 СпособсваркиMMA
Подключениекабелясварочногоэлектрода
одключите кабель сварочного электрода к сварочно-
му разъему «-» 8 или «+» 7 и зафиксируйте кабель,
вращая его вправо.
При выборе подходящего стержневого
электрода соблюдайтеуказания изгото-
вителя. Диаметр электрода зависит от-
толщины свариваемых материалов.
Электродная сварка с помощью положительного (+)
электрода:
 Подключите электрододержатель кположительно-
му полюсу 7 аппарата и зафиксируйте егоправым
поворотом штекера.
Электродная сварка с помощью отрицательного (-)
электрода:
 Подключите электрододержатель котрицательно-
му полюсу 8 аппарата и зафиксируйте егоправым
поворотом штекера.
 Нажмите рычаг на ручке электрододержателя.
Зажмите голыйконец электрода в держателе. При
этом следите за насечкамина внутренней стороне
зажимных губок.
13.5 СпособсваркиTIG
Опасностьэлектрошока!
При выбранной функции «высоко-
частотноезажигание»кгорелкепри-
кладывается высокое напряжение
зажигания.
Не касайтесь сварочного электрода или
деталей, проводящих сварочное напря-
жение, при включенном аппарате.
Вставкаэлектрода
53
54
525150
55

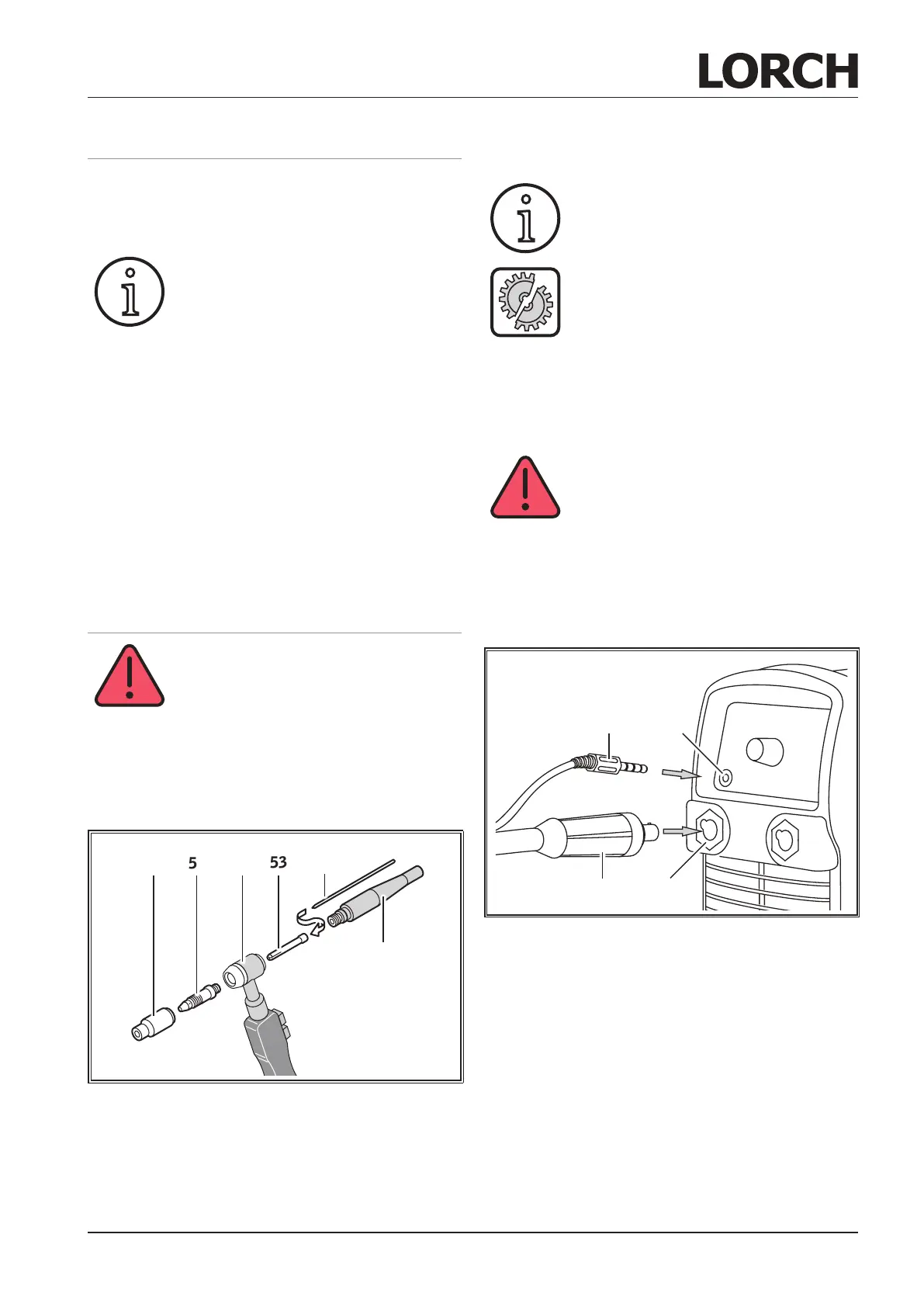

Abb. 40: Горелка
 Отвинтите зажим колпачка горелки 55.
 Извлеките электрод 54 из зажимной втулки 53.
 Заточите электрод 54.
 Вставьте электрод 54 в зажимную втулку 53.
 Вставьте электрод 54 в горелку и плотно закрути-
те зажим колпачка горелки 55.
Не демонтируйте корпус зажимной втул-
ки 51 и газовое сопло 50.
При переоборудовании горелки для дру-
гого диаметра электрода необходимо
обратить внимание на следующее.
 Зажимная втулка 53, корпус зажимной втулки 51 и
электрод 54 должны иметь одинаковый диаметр.
 Газовое сопло 50 необходимо подобрать в соот-
ветствии с диаметром электрода.
ПодключениегорелкиTIG
Опасностьэлектрошока!
К гнезду 9 разрешается подключать
толькоштекергорелкиTIG.
Не соедините другое суправлени-
ем оборудование, например, релей-
ныеконтакты автоматизированного
управленияилиручныекнопки, т.к. к
муфте всегда приложенополное на-
пряжениезажигания,даже.еслиште-
керневставлен.
57
9
858
Abb. 41: Подключение горелки TIG
 Соедините горелку TIG с отрицательным разъе-
мом 8, изаприте ее, поворачивая штепсель по ча-
совой стрелке.
 Вставьте штекер горелки 57 в гнездо 9.
i
i
