- 58 -
Puesta en marcha del HandyTIG 180 DC Basic Plus
10.15
9 Toma de conexión del conector de control del sople-
te
a esta toma se conecta el conector de control del
soplete WIG.
35 LED Avería
se ilumina con luz ja ante el sobrecalentamiento de
la instalación, parpadea en caso de avería y no es
posible el encendido del arco voltaico.
Tras encenderse la instalación, el LED parpadea
brevemente para realizar un autotest.
36 LED Regulador remoto
Regulador remoto manual conectado:
El LED se ilumina con luz ja, el botón giratorio de
corriente de soldadura 45 no funciona, sólo puede
realizarse el ajuste en el regulador remoto manual.
Regulador remoto de pedal conectado:
El LED se ilumina al pulsar el regulador remoto de
pedal, el botón giratorio 45 permite ajustar el valor
máximo para el rango de ajuste del regulador remo-
to de pedal. Si está ajustado, p.ej. 100 A es posible
utilizar de 5 A a 100 A mediante el regulador remoto
de pedal.
37 Cuando se ilumina el dispositivo de alimentación
, esto signica que el equipo está listo para el fun-
cionamiento.
38 El LED Electrodo
se ilumina cuando se ha seleccionado el procedi-
miento de soldadura Electrodo.
39 El LED HF
se ilumina cuando se ha seleccionado la función HF.
40 El LED 2 tiempos
se ilumina cuando se ha seleccionado el modo de
funcionamiento de 2 tiempos (sólo en el procedi-
miento de soldadura WIG).
Pulsando el botón del soplete = se enciende el arco
voltaico
Soltando el botón del soplete = se apaga el arco
voltaico
41 El LED WIG
se enciende cuando está activado el procedimiento
de soldadura WIG.
42 El LED 4 tiempos
se ilumina cuando se ha seleccionado el modo de
funcionamiento de 4 tiempos (sólo durante el proce-
dimiento de soldadura WIG).
Pulsando el botón del soplete = uye la corriente de
ignición
Soltando el botón del soplete = uye la corriente de
soldadura
Pulsando el botón del soplete = uye la corriente
nal
Soltando el botón del soplete = se apaga el arco
voltaico.
43 El LED Slope [Rampa]
se ilumina cuando se selecciona la función Slope
[Rampa].
2 tiempos - Al arrancar el proceso de soldadura, el
equipo pasa de corriente de ignición a la corriente
de soldadura ajustada (= aumento de corriente). Al
nalizar el proceso de soldadura, el equipo pasa
de la corriente de soldadura ajustada a la corriente
mín. (= reducción de la corriente).
4 tiempos - Al arrancar el proceso de soldadura, el
equipo pasa de corriente de arranque a la corriente
de soldadura ajustada (= aumento de la corriente).
Al nalizar el proceso de soldadura, el equipo pasa
de la corriente de soldadura ajustada a la corriente
nal (= descenso de la alimentación).
44 Botón de modo de funcionamiento/modo
sirve para seleccionar los distintos modos de funcio-
namiento/modos.
45 Botón giratorio corriente de soldadura
sirve para ajustar la corriente de soldadura median-
te regulación continua.
15 Puesta en marcha del HandyTIG 180 DC Basic Plus
4335 36 37 38 40 41 42
9 45 44
39

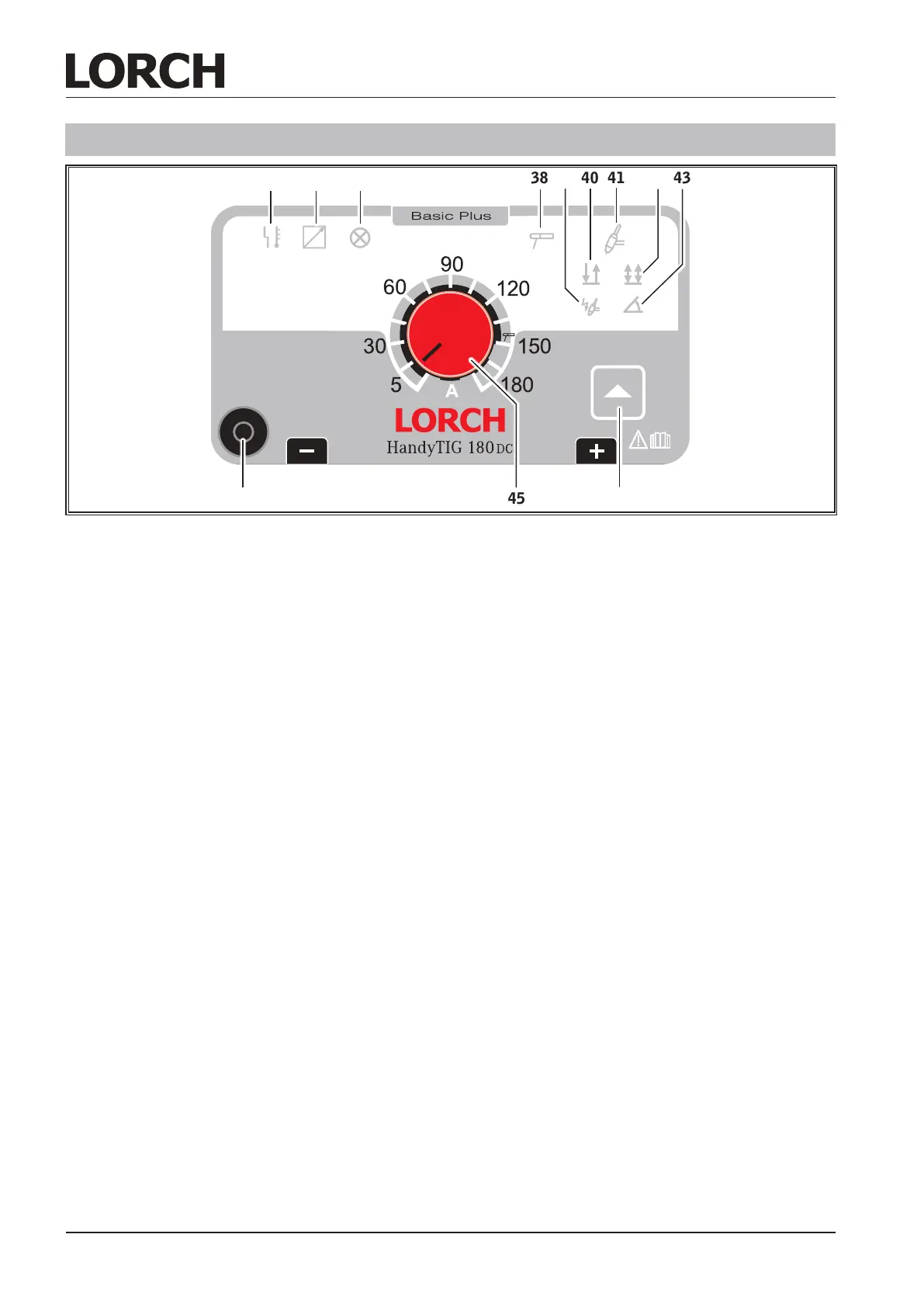

Abb. 26: Consola de mando del HandyTIG 180 DC Basic Plus
