- 207 -
Prima di cominciare
10.15
13.4 Saldatura ad Elettrodo
Connessione della pinza porta elettrodo
Collegare il cavo pinza porta elettrodo al morsetto del
polo negativo 8 o positivo 7 e stringerlo ruotando il con-
nettore no all’arresto.
Consultare le informazioni del produttore
per scegliere un corretto elettrodo. Il dia-
metro dell’elettrodo dipende dallo spesso-
re del pezzo da saldare.
Saldatura con elettrodo positivo (+):
 collegare la pinza porta elettrodo al connettore del
polo positivo 7 e stringerlo ruotando il connettore no
all’arresto o collegare la pinza porta elettrodo al con-
nettore del polo positivo 7 e stringerlo ruotando il
connettore no all’arresto.
Saldatura con elettrodo negativo (-):
 collegare la pinza porta elettrodo al connettore del
polo negativo 8 e stringerlo ruotando il connettore
no all’arresto.
 premere l’impugnatura sulla pinza porta elettrodo ed
aprire le griffe. Stringere l’estremità nuda dell’elettro-
do tra le griffe della pinza porta elettrodo, consideran-
do la dentatura sulle griffe stesse.
13.5 Saldatura TIG
Pericolo di shock elettrico!
Se la funzione innesco HF è attiva una
alta tensione di innesco è presente sul-
la torcia. Non toccare mai l’elettrodo o
parte che conducano la corrente di sal-
datura, mentre l’impianto è acceso.
Installazione dell’elettrodo
53
54
525150
55

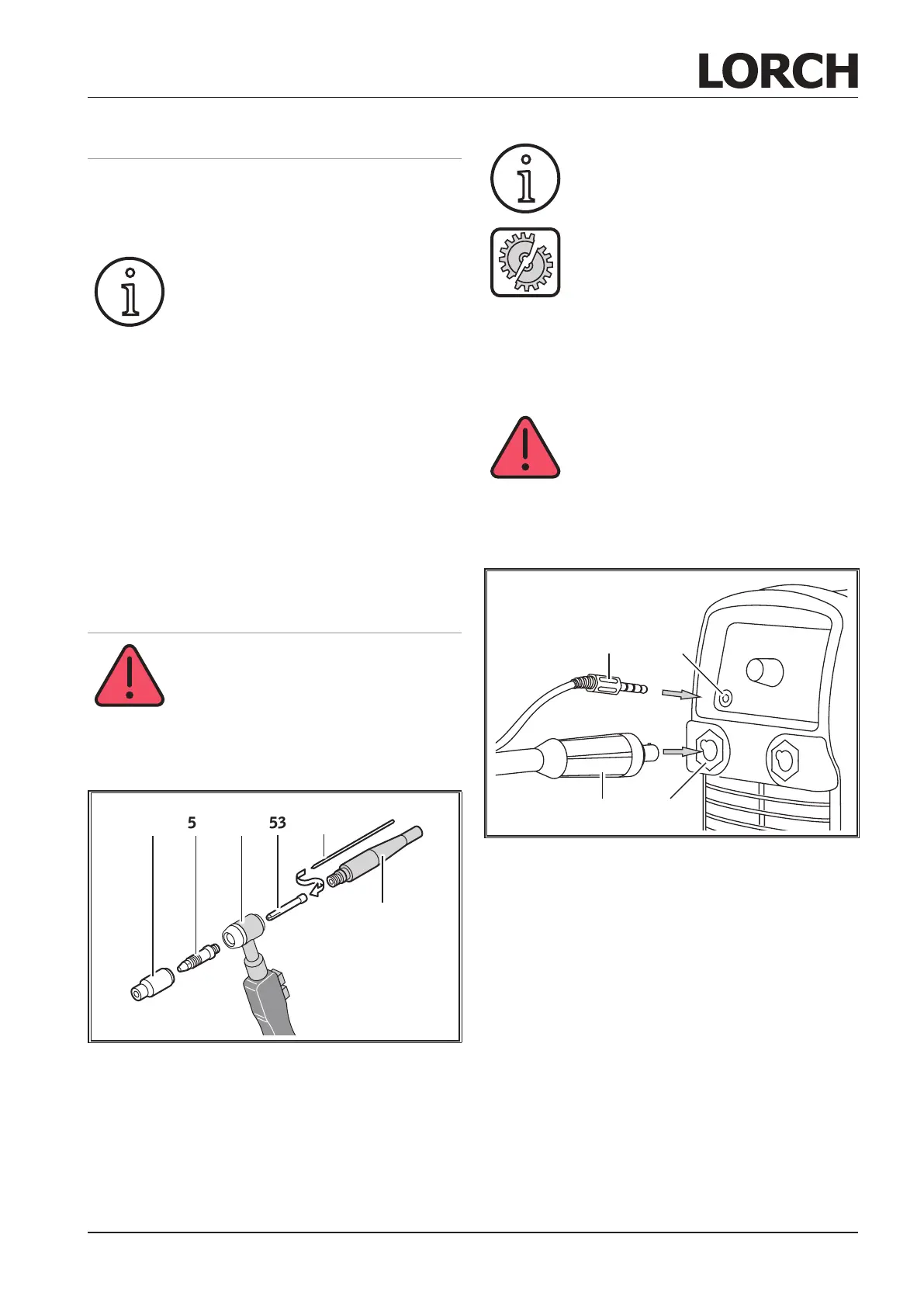

Abb. 40: Torcia Tig
 Appuntire l’elettrodo di tungsteno 54 con operazione
di molatura.
 Svitare la penna porta elettrodo 55.
 Inserire l’elettrodo 54 nella pinza porta elettrodo 53.
 avvitare accuratamente la penna porta elettrodo 55
Non smontare il porta pinza 51 e l’ugello
50.
Sostituendo l’elettrodo con uno di diametro
differente occorre fare le seguenti conside-
razioni.
La pinza porta elettrodo 53, il porta pinza 51 e l’elet-
trodo 54 devono avere lo stesso diametro.
L’ugello 50 deve essere di diametro appropriato in
funzione al diametro dell’elettrodo.
Connessione della torcia
Pericolo di shock elettrico!
Inserire il connettore del pulsante torcia
nella presa 9. Non collegare altre ap-
parecchiature, quali contatti di relè per
controlli automatici o pulsanti manuali.
L’alta tensione dell’innesco HF è sem-
pre presente su questa presa anche se
il connettore non è inserito.
57
9
858
Abb. 41: Connessione della torcia Tig
 Connettere la torcia 58 nel connettore 8 e stringerlo
ruotando il connettore no all’arresto.
 Inserire il connettore del pulsante torcia 57 nel con-
nettore 9 sul pannello frontale.
i
i
