- 165 -
Mise en service HandyTIG 180 DC ControlPro
12.10
14 Mise en service HandyTIG 180 DC ControlPro
2415 16 17 18 19 20 21 22 23
9 31 30 29 28 27 26 25

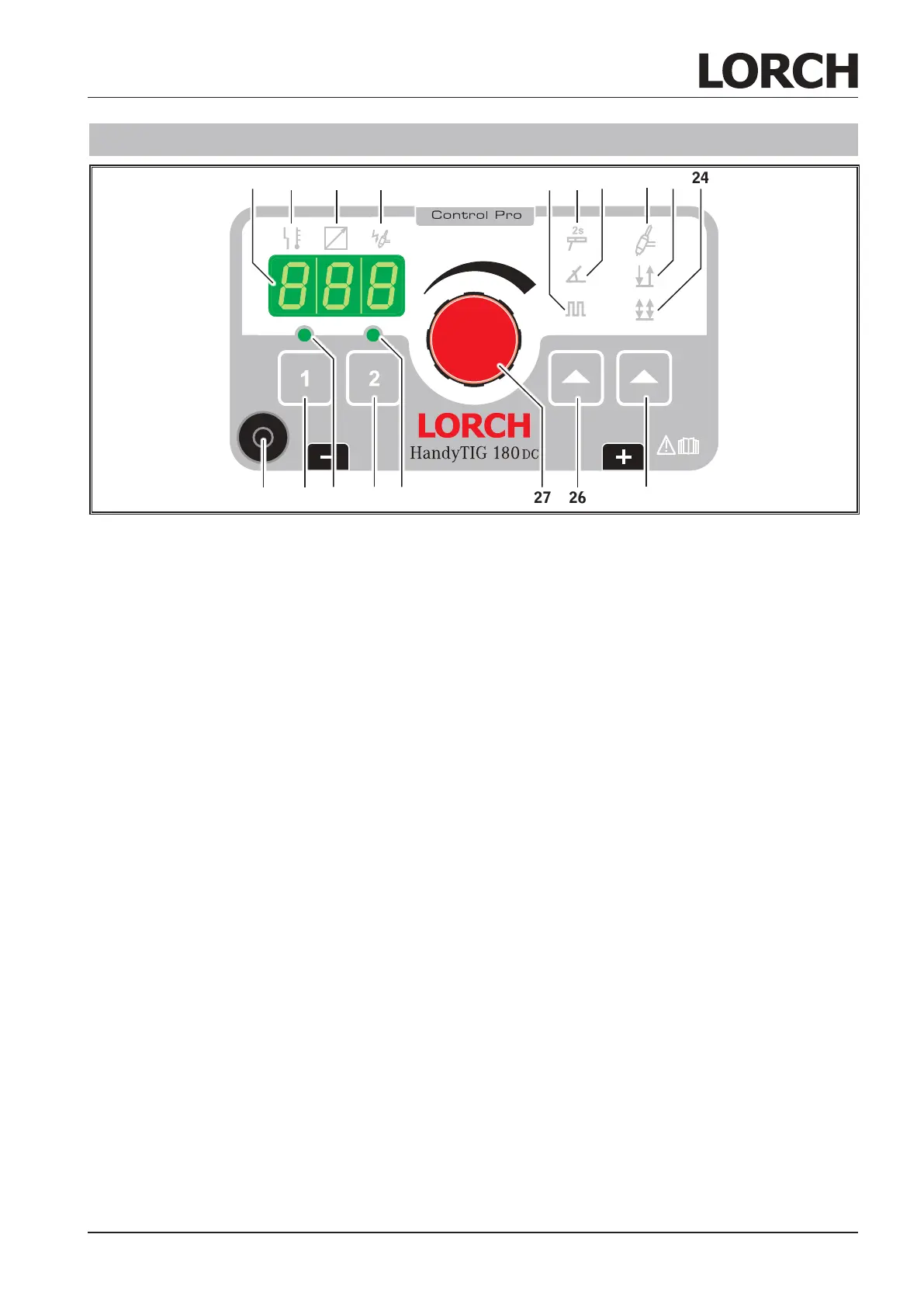

Abb. 25: Panneau de commande Handy 180 DC ControlPro
9 Connecteur pour connecteur du chalumeau
Le connecteur du chalumeau TIG est raccordé à ce
connecteur.
15 Afchage à 7 segments
L’intensité de courant sélectionnée est afchée.
Si les paramètres secondaires sont activés, le code
et la valeur du paramètre secondaire sont afchés
alternativement.
16 Défaut DEL
s’allume constamment, le code d’erreur est afché
dans l’afchage à 7 segments 15.
17 Régulateur à distance DEL
Régulateur à distance manuel est raccordé:
DEL s’allume constamment, le bouton tournant du
courant de soudage 27 est sans fonction, le réglage
n’est possible que par le régulateur à distance ma-
nuel.
Régulateur à distance par pied est raccordé:
DEL s’allume en activant le régulateur à distance
par pied, le bouton tournant 27 indique la valeur
maximale pour le réglage par le régulateur à dis-
tance par pied. Si p. ex. 100A sont ajustés, 5A-100A
peuvent être réglés avec le régulateur à distance
par pied.
18 DEL HF
s’allume lorsque la fonction HF a été sélectionnée
(allumage sans contact).
19 DEL impulsion
s’allume lorsque la fonction impulsion a été sélec-
tionée
(basculement du courant de soudage entre Courant
principal I1 et Courant secondaire I2).
20 DEL baguette
s’allume lorsque le procédé de soudage à la baguet-
te à été sélectionné.
21 DEL Slope
s’allume lorsque la fonction Slope a été sélectionnée
(augmentation/réduction du courant).
22 DEL TIG
s’allume lorsque le procédé de soudage TIG est
activé.
23 DEL cycle à 2 temps
s’allume lorsque le mode de fonctionnement cycle à
2 temps a été sélectionné (uniquement pour le pro-
cédé de soudage TIG).
24 DEL cycle à 4 temps
s’allume lorsque le mode de fonctionnement cycle à
4 temps a été sélectionné (uniquement pour le pro-
cédé de soudage TIG).
25 Touche TIG/cycle à 2 temps/à 4 temps
sert à sélectionner le mode de fonctionnement TIG
ainsi que le cycle à 2 temps et à 4 temps.
26 Touche baguette/Slope/impulsion
sert à sélectionner le mode de fontionnement ba-
guette ainsi que le mode Slope et impulsion.
Pour sélectionner le mode de fonctionnement ba-
guette, maintenir enfoncé la touche pendant au
moins 2 secondes.
27 Bouton tournant du courant de soudage
sert à régler le courant de soudage en continu.
28 DEL Job 2
s’allume lorsque le job 2 est sélectionné
clignote après l’enregistrement du job 2.
29 Touche Job 2
maintenir enfoncé pendant au moins 3 sec., enregis-
tre les paramètres actuels comme job.
maintenir enfoncé brièvement, appelle le job enre-
gistré.
30 DEL Job 1
s’allume lorsque le job 1 est sélectionné
clignote après l’enregistrement du job 1.
31 Touche Job 1
maintenir enfoncé pendant au moins 3 sec., enregis-
tre les paramètres actuels comme job.
maintenir enfoncé brièvement, appelle le job enre-
gistré.
