Inbetriebnahme HandyTIG 180 DC BasicPlus
10.15
9 Anschlussbuchse Brenner-Steuerstecker
in diese Buchse wird der Steuerstecker des
WIG-Brenners eingesteckt.
35 LED Störung
leuchtet dauerhaft, wenn die Anlage überhitzt
ist, blinkt im Störungsfall, kein Zünden des
Lichtbogens möglich.
Nach Einschalten der Anlage blinkt die LED
kurz zum Selbsttest.
36 LED Fernregler
Handfernregler angeschlossen:
LED leuchet dauerhaft, Drehknopf Schweißstrom
45 ohne Funktion, Einstellung nur am Handfern-
regler möglich.
Fußfernregler angeschlossen:
LED leuchtet bei Betätigen des Fußfernreglers,
der Drehknopf 45 gibt den maximalen Wert für
den Stellbereich des Fußfernreglers vor. Sind
z.B. 100A eingestellt, können mit dem Fußfern-
regler 5A-100A abgerufen werden.
37 Netz
leuchtet, das Gerät ist betriebsbereit.
38 LED Elektrode
leuchtet, wenn das Schweißverfahren Elektro-
de ausgewählt wurde.
39 LED HF
leuchtet wenn die Funktion HF ausgewählt
wurde.
40 LED 2-Takt
leuchtet, wenn die Betriebsart 2-Takt ausge-
wählt wurde (nur bei Schweißverfahren WIG).
Brennertaste drücken = Lichtbogen zündet
Brennertaste loslassen = Lichtbogen geht aus
41 LED WIG
leuchtet, wenn das Schweißverfahren WIG
eingeschaltet ist.
42 LED 4-Takt
leuchtet, wenn die Betriebsart 4-Takt ausge-
wählt wurde (nur bei Schweißverfahren WIG).
Brennertaste drücken = Zündstrom ießt
Brennertaste loslassen = Schweißstrom ießt
Brennertaste drücken = Endstrom ießt
Brennertaste loslassen = Lichtbogen geht aus
43 LED Slope
leuchtet, wenn die Funktion Slope ausgewählt
wurde.
2-Takt - Beim Starten des Schweißvorganges
fährt die Anlage vom Zündstrom auf den einge-
stellten Schweißstrom (= Stromanstieg). Beim
Beenden des Schweißvorganges fährt die An-
lage vom eingestellten Schweißstrom auf min.
Strom (= Stromabsenken).
4-Takt - Beim Starten des Schweißvorganges
fährt die Anlage vom Startstrom auf den einge-
stellten Schweißstrom (= Stromanstieg). Beim
Beenden des Schweißvorganges fährt die
Anlage vom eingestellten Schweißstrom auf
Endstrom (= Stromabsenken).
44 Taster Betriebsart/Modus
dient zur Auswahl der verschiedenen Betriebs-
arten und Modi.
45 Drehknopf Schweißstrom
dient zum stufenlosen Einstellen des Schweiß-
stromes.
15 Inbetriebnahme HandyTIG 180 DC BasicPlus
4335 36 37 38 40 41 42
9 45 44
39

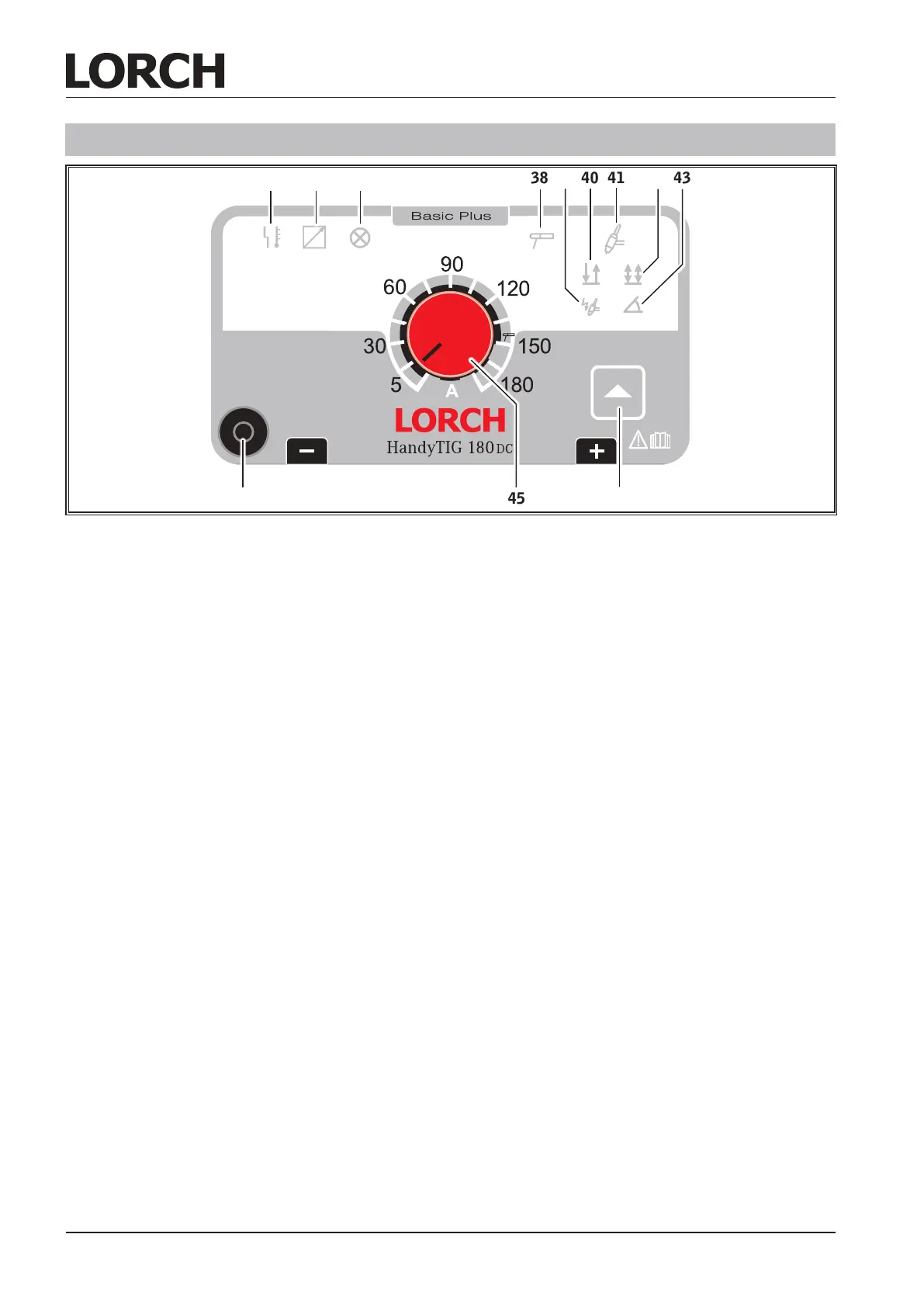

Abb. 8: Bedienfeld Handy 180 DC BasicPlus
