ВводвэксплуатациюHandyTIG180DCControlPro
10.15
14 ВводвэксплуатациюHandyTIG180DCControlPro
2415 16 17 18 19 20 21 22 23
9 31 30 29 28 27 26 25

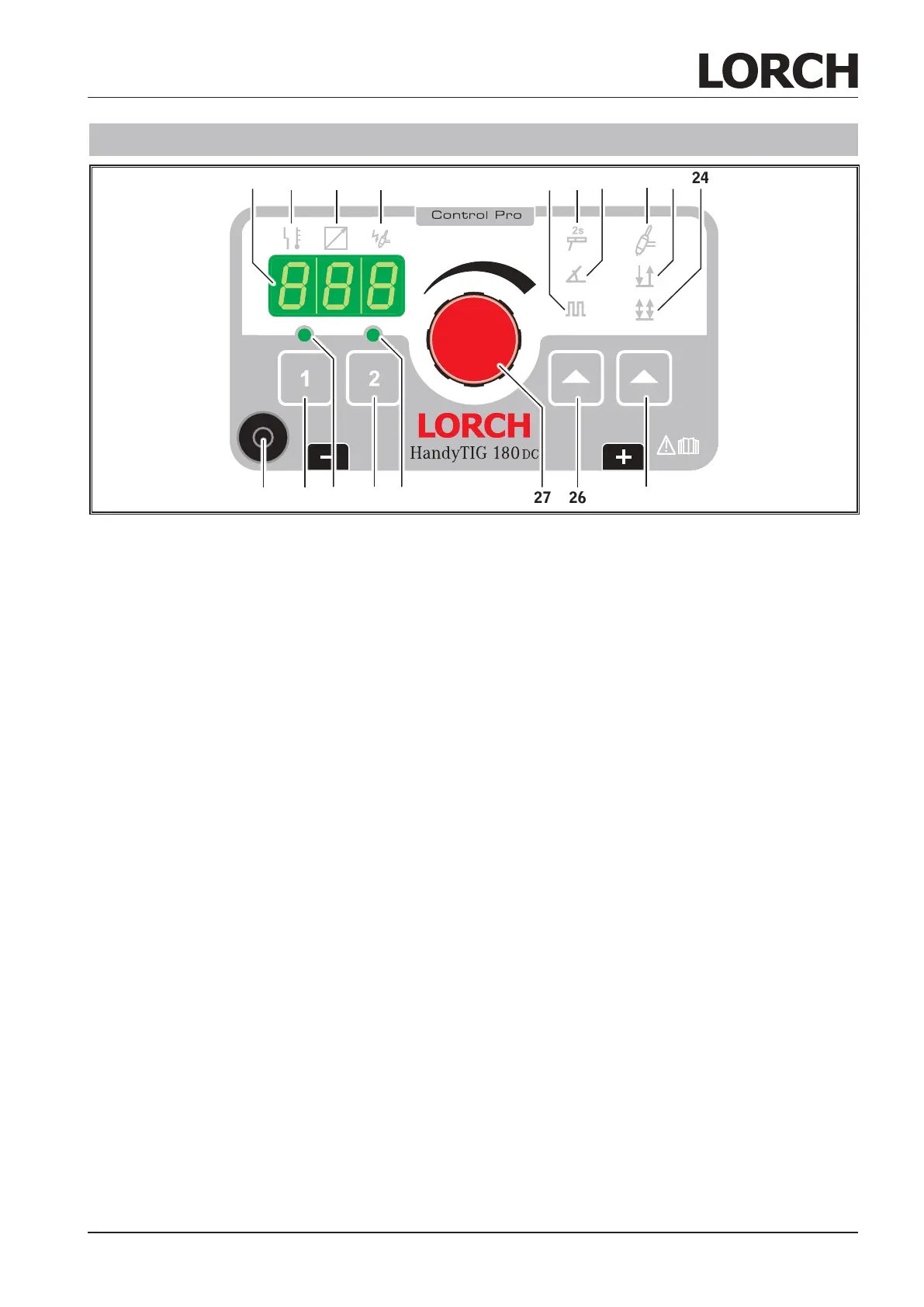

Abb. 43: Панель управления Handy 180 DC ControlPro
9 Гнездо управления горелки TIG
включите разъем управления горелки в это гнездо.
15 7-сегментный дисплей /индикатор состояния
отображает выбранный сварочный ток.
При активизации дополнительных параметров по-
переменно отображаются код и заданное значение
дополнительного параметра
16 Светодиодный индикатор нарушения
светится постоянно, на 7-сегментном дисплее ото-
бражается код нарушения
17 Светодиодный индикатор дистанционного регулято-
ра
Подключен ручной дистанционный регулятор:
Светодиод светится постоянно, ручка настройки
сварочного тока 27 отключена, настройка возможна
только с помощью ручного дистанционного регуля-
тора
Подключен дистанционный регулятор с ножной
педалью:
Светодиод загорается при нажатии на педаль ре-
гулятора, ручка 27 настройки сварочного тока за-
дает максимальную величину диапазона настройки
сварочного тока для дистанционного регулятора с
ножной педалью. Если, например, задан ток 100 А,
то с помощью ножной педали дистанционного регу-
лятора можно установить ток от 5 до 100А
18 Светодиодный индикатор HF
светится при активной функции ВЧ (высокочастот-
ное бесконтактное зажигание дуги)
19 Светодиодный индикатор импульсного режима
светится, если выбран импульсный режим сварки
(импульсы сварочного тока I1 и I2)
20 Светодиодный индикатор сварки электродами
светится, если задан режим электродуговой сварки
электродами
21 Светодиодный индикатор функции Slope
светится, если включена функция Slope (регулируе-
мое нарастание / спад тока)
22 Светодиодный индикатор режима TIG
светится, если выбран режим сварки в среде за-
щитных газов (TIG)
23 Светодиодный индикатор 2-тактного режима сварки
светится, если выбран 2-тактный режим сварки
(только в режиме сварки TIG)
24 Светодиодный индикатор 4-тактного режима сварки
светится, если выбран 4-тактный режим сварки
(только в режиме сварки TIG).
25 Кнопка выбора режима сварки: TIG/ 2-тактный/
4-тактный
служит для выбора режима сварки TIG, а также
2-тактного или 4-тактного режима
26 Кнопка выбора режима
служит для выбора режима сварки (электродуговая
сварка электродами/ функция Slope/ импульсная
сварка).
Для выбора режима электродуговой сварки не-
обходимо нажать и удерживать кнопку не менее 2
секунд.
27 Ручка настройки сварочного тока
служит для плавной регулировки сварочного тока
28 Светодиодный индикатор рабочего задания „2“
светится, если выбрано “рабочее задание 2“, мига-
ет после сохранения в памяти “рабочего задания 2“
29 Кнопка рабочего задания „2“
нажать и удерживать не менее 3 сек. для сохране-
ния актуальных настроек как рабочего задания
Коротким нажатием кнопки вызывается сохранен-
ное рабочее задание
30 Светодиодный индикатор рабочего задания „1“
светится, если выбрано “рабочее задание 1“, мига-
ет после сохранения в памяти “рабочего задания 1“
31 Кнопка рабочего задания “1“
нажать и удерживать не менее 3 сек. для сохране-
ния актуальных настроек как рабочего задания
Коротким нажатием кнопки вызывается сохранен-
ное рабочее задание
