Předuvedenímdoprovozu
10.15
13.4 SvařováníelektrodouMMA
Připojeníelektrodovéhokabelu
Elektrodový svařovací kabel připojte do svařovací zdířky
8 nebo Plus 7 a zajistěte konektor pootočením doprava.
Polarizace elektrody závisí na druhu pou-
žité elektrody a způsobu svařování. Dbejte
údajů na balení výrobce elektrod. Průměr
elektrody závisí na tloušťce svařovaného
materiálu.
Svařování kladnou (+) elektrodou:
 Svařovací elektrodový kabel připojte na kladný pól 7
zdroje a zajistěte konektor pootočením doprava.
svařování zápornou (–) elektrodou:
 Svařovací elektrodový kabel připojte na záporný pól
8 zdroje a zajistěte konektor pootočením doprava.
 Stiskněte páku držáku elektrody. Čistým koncem
upněte elektrodu do držáku. Dbejte na správnou
pozici elektrody ve vrypech na vnitřní straně svorky
držáku.
13.5 SvařováníTIG
Nebezpečíúrazuelektrickýmproudem!
PřiaktivnífunkciHFbezdotykovéhoza-
palováníjenahořákuvysokénapětí.Při
zapnutémpřístrojisenikdynedotýkejte
elektrodouproudvodivýchsoučástí.
Založeníelektrody
53
54
525150
55

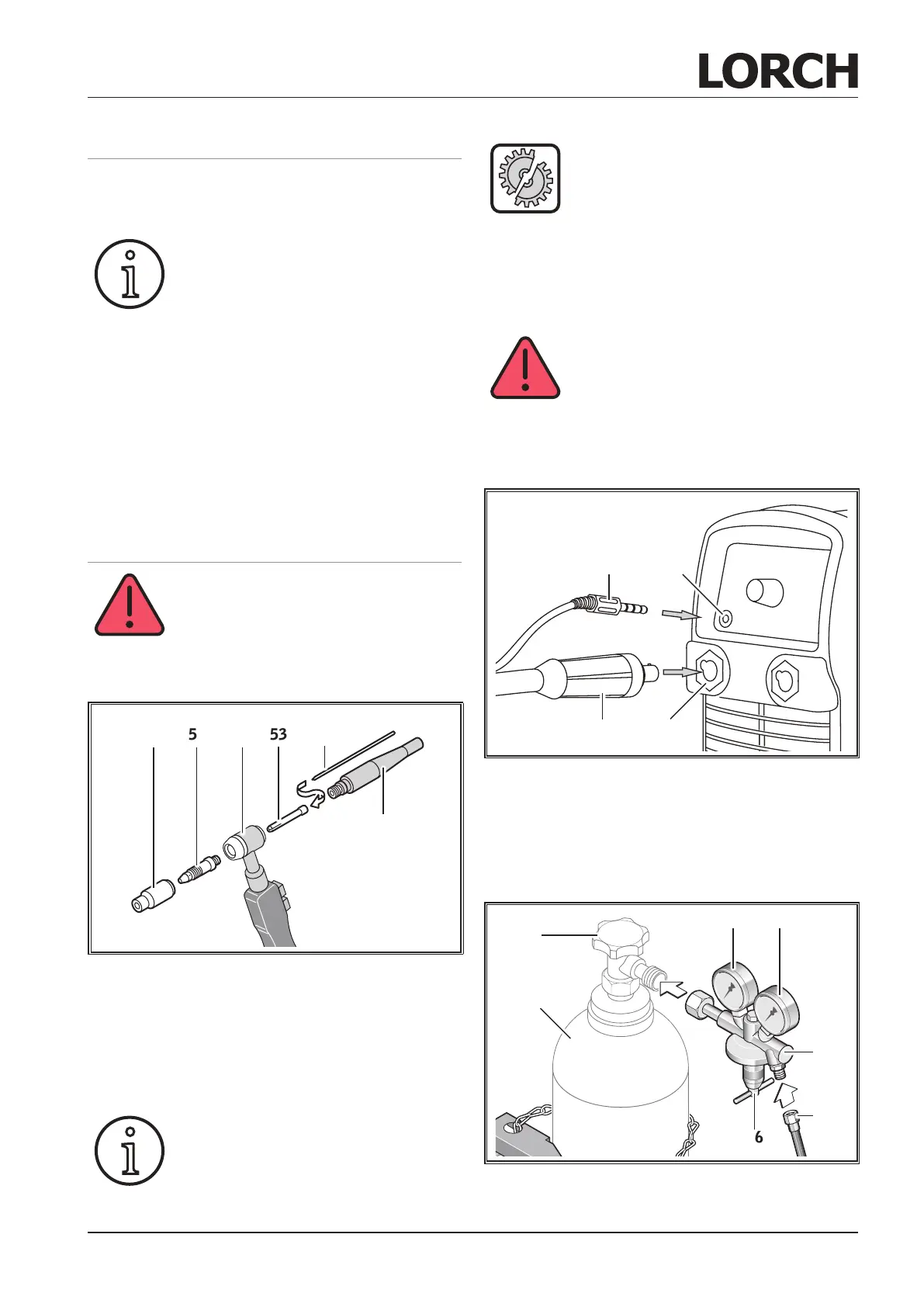

Obr. 31: TIG hořák
 odšroubujte upínací hlavici 55.
 vytáhněte elektrodu 54 z kleštiny 53.
 broušením upravte konec elektrody 54.
 zasuňte elektrodu 54 zpět do kleštiny 53.
 upravte pozici elektrody 54 v hořáku, našroubujte a
utáhněte upínací hlavici 55.
Není nutno odšroubovat mezikus kleštiny
51 a plynovou hubici 50.
Při přestrojování hořáku na jiný průměr
elektrody je nutno dbát na následující:
Kleština 53, mezikus 51 a elektroda 54 musí být pro
stejný průměr.
Plynová hubice hořáku 50 musí odpovídat průměru
použité elektrody.
PřipojeníTIGhořáku
Nebezpečíúrazuelektrickýmproudem!
Dozdířkyřídícíhokabeluhořáku9smí
být připojen pouze konektor řídícího
kabeluTIGhořáku.Nikdyknínepřipo-
jujtežádnéjinéřídícízařízení,jakorelé
kontakt automatizačního zařízení nebo
ručníspínač,nazdířcejenapětízážehu
ikdyžnenízapojenkonektor.
57
9
858
Obr. 32: Připojení TIG hořáku
 TIG hořák 58 připojte na zápornou (-) svařovací zdíř-
ku 8 a zajistěte konektor pootočením doprava.
 Konektor řídícího kabelu hořáku 57 připojte do zdířky
9.
Připojenítlakovélahvesplynem
62 63
66
60
61
65
64
Obr. 33: Připojení plynu
