13.4 Soldadura con electrodos
Conexión del cable de electrodos
Conecte el cable de electrodos al polo negativo 8 o posi-
tivo 7 y asegure el cable con un giro a la derecha.
A la hora de elegir un electrodo de barra
adecuado, siga las instrucciones del fabri-
cante. El diámetro del electrogo depende
del espesor del material que está previsto
soldar.
Soldadura por electrodo con electrodo positivo (+):
 Conecte el portaelectrodo al polo positivo 7 del equi-
po y fíjelo girando el conector una vuelta a la dere-
cha.
Soldadura por electrodo con electrodo negativo (-):
 Conecte el portaelectrodo al polo negativo 8 del equi-
po y fíjelo girando el conector una vuelta a la dere-
cha.
 Pulse la palanca del asa del portaelectrodos. Ajuste
un electrodo con el extremo desprotegido al soporte.
Para ello, observe las entalladuras de la cara interna
de ambas mordazas.
13.5 Procedimiento de soldadura TIG
Peligropordescargaeléctrica
Con la función HF-Zünden [En-
cendido sin contacto] seleccio-
nada, el soplete está sometido a
una elevada tensión de ignición.
Nunca debe tocar el electrodo de solda-
dura ni los componentes energizados
con el equipo encendido.
Aplicación de electrodos
53
54
525150
55

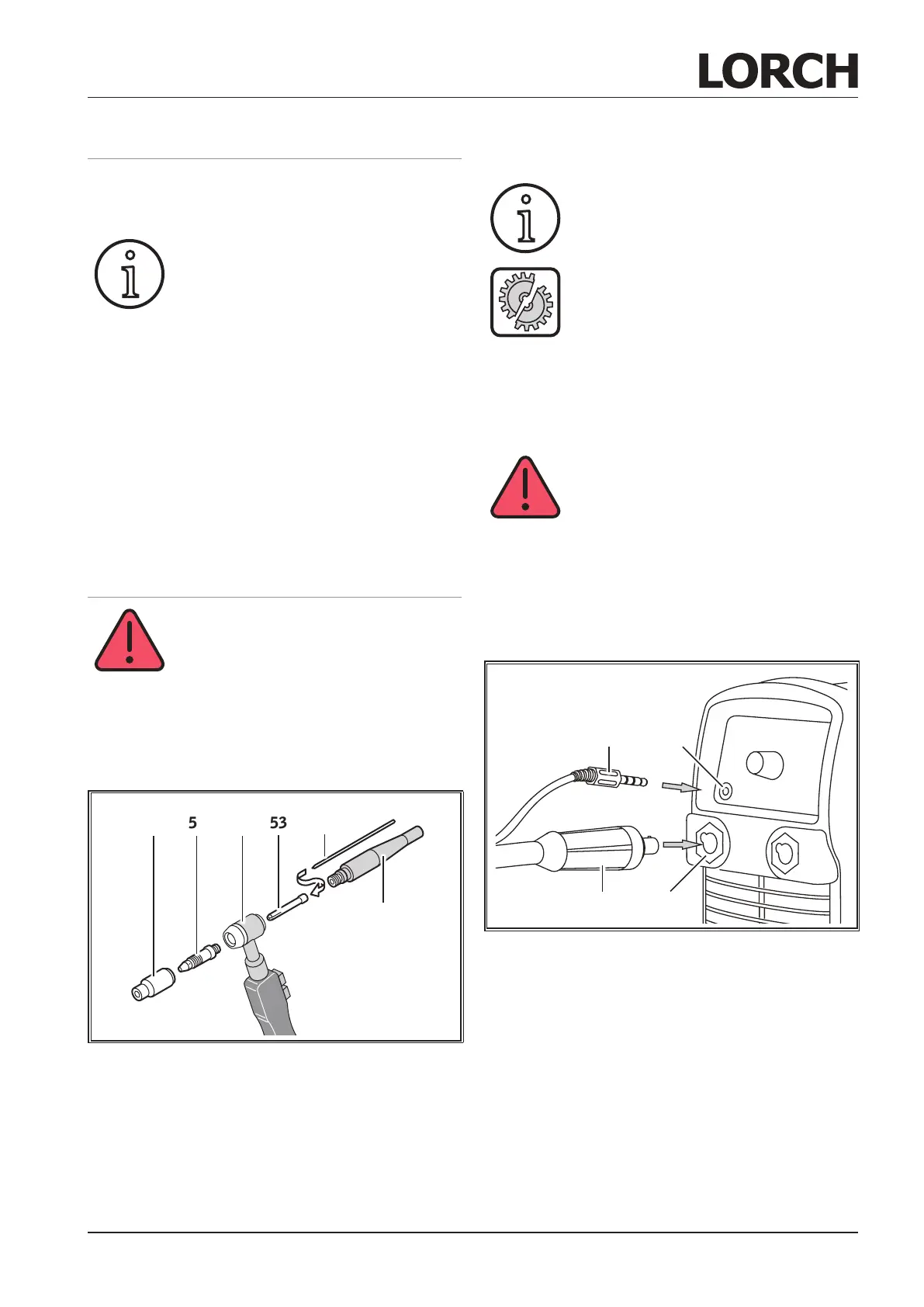

Abb. 22: Soplete WIG
 Retire el tapón 55.
 Saque el electrodo 54 del manguito de sujeción 53.
 Ale el electrodo 54
 Introduzca el electrodo 54 en el manguito de sujeción
53.
 Coloque el electrodo 54 en la antorcha y enrosque
el tapón 55.
No desmonte el cuerpo del manguito de
sujeción 51 ni la tobera de gas 50.
Si desea equipar la antorcha con un diá-
metro de electrodo diferente deberá tener
en cuenta lo siguiente.
El manguito de sujeción 53, el portatoberas 51 y el
electrodo 54 deben tener el mismo diámetro.
La tobera 50 debe adaptarse al diámetro del elec-
trodo.
Conexión del soplete WIG
Peligropordescargaeléctrica
Sólo debe conectarse a la toma 9 el
conector de control del soplete WIG.
Nunca debe insertarse ningún elemen-
to distinto al control como, por ejemplo,
elcontactoderelédeuncontroldeau-
tomatización o un pulsador manual, ya
que la toma permanece siempre some-
tida a plena tensión de ignición, inclu-
so sin estar enchufado el conector de
control.
57
9
858
Abb. 23: Conector de control del soplete WIG
 Conecte el soplete WIG 58 al polo negativo 8 y fíjelo
dando una vuelta a la derecha.
 Conecte el conector de control 57 del soplete a la
toma 9.
