- 163 -
Avant la mise en service
12.10
13.4 Procédédesoudageàlabaguette
Raccordement du câble de soudage à la ba-
guette
Raccorder le câble de soudage à la baguette au con-
necteur Moins 8 ou Plus 7 et verrouiller le câble en le
tournant vers la droite.
Respecter les consignes du fabricant pour
le choix d’une baguette appropriée. Le dia-
mètre de la baguette dépend de l’épais-
seur du matériau à souder.
Soudage à la baguette avec baguette (+) positive :
 Raccorder le porte-électrode sur le pôle positif 7 de
l’appareil et le bloquer en tournant le connecteur vers
la droite.
Soudage à la baguette avec baguette (-) négative :
 Raccorder le porte-électrode sur le pôle négatif 8 de
l’appareil et le verrouiller en tournant le connecteur
vers la droite.
 Appuyer sur le levier sur la poignée du porte-élec-
trode. Placer une baguette avec l’extrémité dénudée
dans le porte-électrode. Respecter les rainures sur la
face interne des deux mâchoires.
13.5 ProcédédesoudageTIG
Risquedechocélectrique!
Lors de la fonction amorçage HF, il y a
dans le chalumeau une haute tension
d’amorçage. Ne jamais toucher le sou-
dage à la baguette ou la partie conduc-
trice de la tension de soudage lorsque
l’appareil est sous tension.
Miseenplacedel’électrode
53
54
525150
55

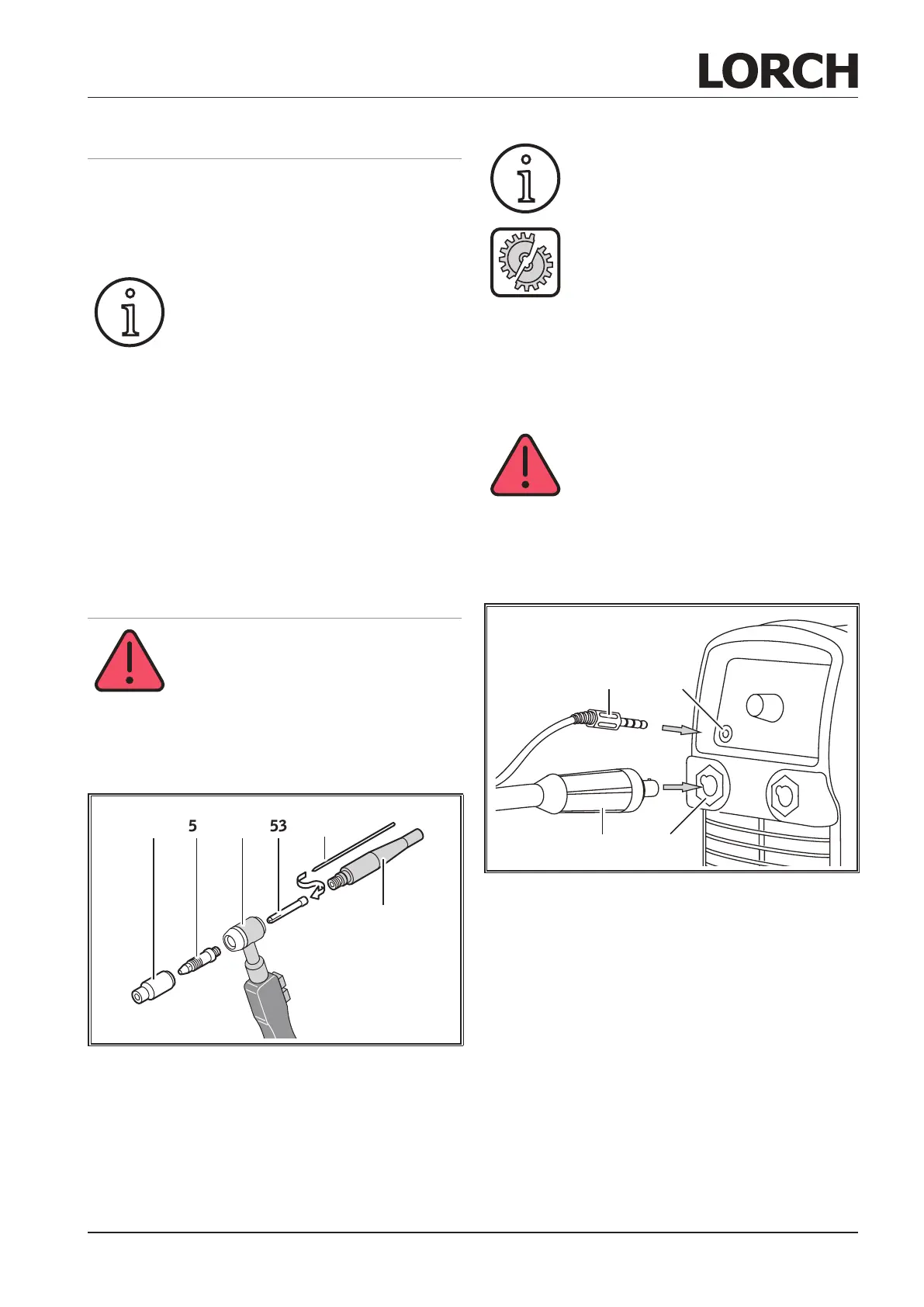

Abb. 22: Chalumeau
 Dévisser le capuchon de serrage 55.
 Retirer l’électrode 54 de la douille de serrage 53.
 Meuler l’électrode 54.
 Glisser l’électrode 54 dans la douille de serrage 53.
 Mettre en place l’électrode 54 dans le chalumeau et
visser le capuchon de serrage 55.
Ne pas démonter le boîtier de la douille de
serrage 51 et la buse de gaz 50.
En cas d’adaptation du chalumeau à un
autre diamètre de baguette, respecter les
points suivants :
La douille de serrage 53, le boîtier de la douille de
serrage 51 et la baguette 54 doivent avoir le même
diamètre.
La buse de gaz 50 doit être adaptée au diamètre de
la baguette.
Raccordement du chalumeau TIG
Risque de choc électrique !
Ne raccorder au connecteur 9 que le
connecteur du chalumeau TIG. Ne jamais
rien encher d’autre, comme un contact de
relais d’une commande d’automatisation
ou un bouton-poussoir, car une tension
d’amorçage maximale est toujours appli-
quée sur la prise, même lorsque le connec-
teur n’est pas enché.
57
9
858
Abb. 23: Raccordement du chalumeau TIG
 Raccorder le chalumeau au connecteur 8 et le ver-
rouiller en le tournant vers la droite.
 Raccorder le connecteur du chalumeau 57 au
connecteur 9.
i
i
