- 209 -
Utilizzo dell’impianto HandyTIG 180 DC ControlPro
10.15
14 Utilizzo dell’impianto HandyTIG 180 DC ControlPro
2415 16 17 18 19 20 21 22 23
9 31 30 29 28 27 26 25

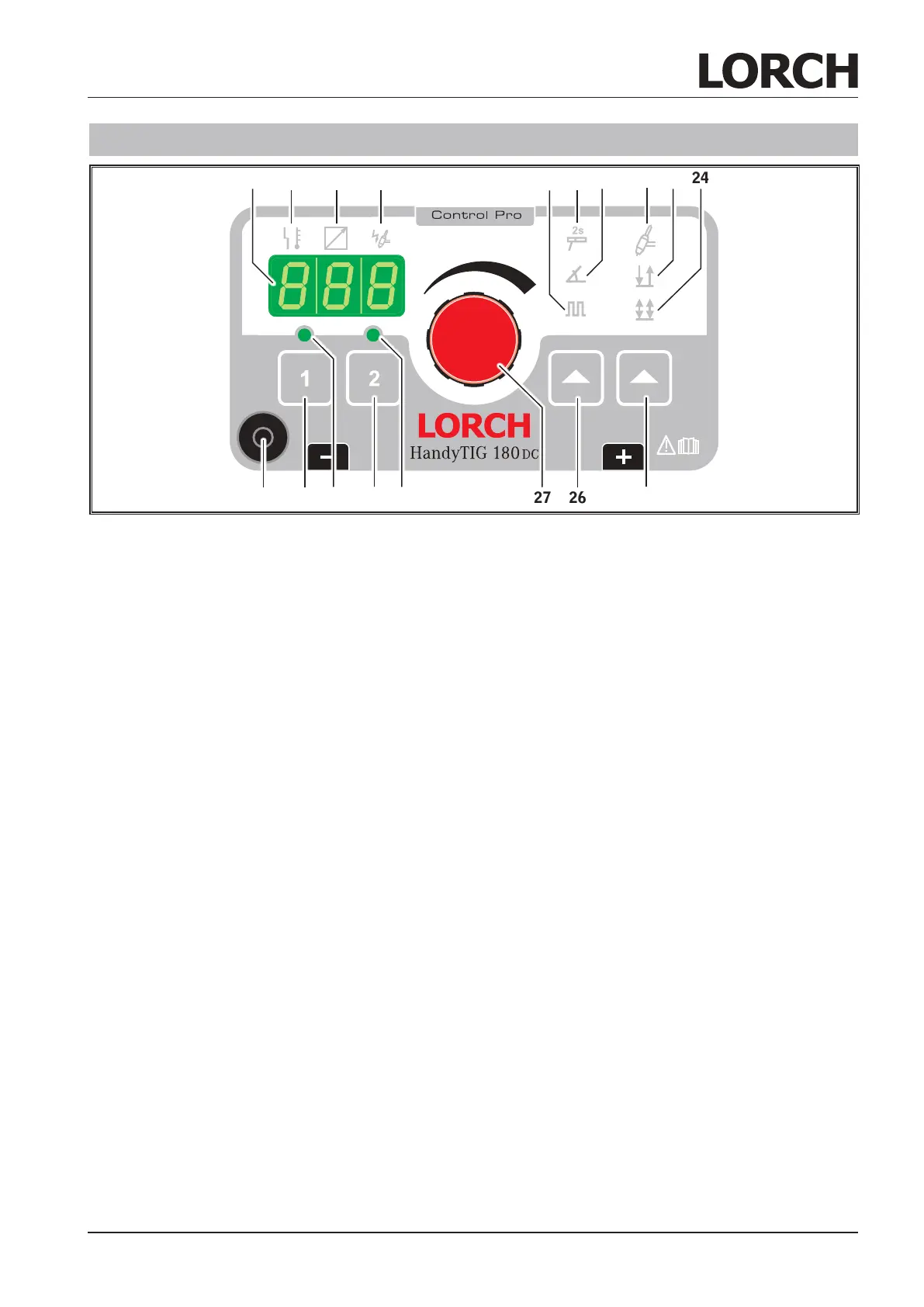

Abb. 43: Pannello frontale 180 DC Control Pro
9 Presa pulsante torcia
Il connettore del pulsante della torcia TIG deve
inserito in questa presa.
15 Display a 7 segmenti
Visualizza la corrente impostata.
Alternativamente visualizza codice e valore dei
parametri secondari.
16 LED malfunzionamento
Acceso permanentemente, il display a 7 segmenti
mostra codice errore 15.
17 LED comando a distanza
Comando a distanza manuale collegato:
Acceso permanentemente, la manopola della
corrente di saldatura 27 disabilitata, regola-
zione possibile solo con comando a distanza
manuale.
Comando a pedale collegato:
Si accende per attivazione, ruotando la mano-
pola 27 sul display appare il massimo valore di
corrente, es. se è impostato 100A, il comando
a pedale regolerà tra 5A e 100A.
18 LED HF
Acceso se la funzione innesco HF è attiva (in-
nesco senza contatto).
19 LED Pulsazione
Si accende se la funzione Pulsazione è attivata
(la pulsazione avviene tra la corrente I
1
e I
2
).
20 LED Elettrodo
Si accende se la funzione elettrodo è attiva.
21 LED Elettrodo
Si accende se la funzione elettrodo è attiva.
22 LED TIG
Si accende se la funzione TIG è attiva.
23 LED 2 tempi
E’ acceso se la funzione 2 tempi è attiva. (solo
in modalità TIG).
24 LED 4 tempi
E’ acceso se la funzione 4 tempi è attiva. (solo
in modalità TIG).
25 Pulsante di selezione TIG/2 tempi/4 tempi
Per la selezione della modalità TIG sia in 2
tempi che 4 tempi.
26 Pulsante di selezione modalità Elettrodo oltre
che Rampe e Pulsazione.
Per selezionare la modalità elettrodo, tenere
premuto il pulsante per almeno 2 secondi.
27 Manopola per la regolazione della corrente di
saldatura
Per la regolazione continua della corrente di
saldatura.
28 LED Job 2
Si accende se il Job 2 è selezionato, lampeg-
gia per segnalare l’avvenuta memorizzazione.
29 Pulsante Job 2
Tenere premuto per almeno 3 secondi per sal-
vare il settaggio corrente nel Job.
Premere lievemente per richiamare il Job sal-
vato.
30 LED Job 1
Si accende se il Job 1 è selezionato, lampeg-
gia per segnalare l’avvenuta memorizzazione.
31 Pulsante Job 1
Tenere premuto per almeno 3 secondi per sal-
vare il settaggio corrente nel Job.
Premere lievemente per richiamare il Job sal-
vato
.
