- 119 -
Przed uruchomieniem
10.15
13.4 Spawanie elektrodowe
Elektrody-podłączeniekablaspawalniczego
Włączyć kabel spawalniczy elektrod do gniazda ozna-
czonego przez „Minus” 8 lub „Plus” 7 i zabezpieczyć
przed wysunięciem przez przekręcenie wetkniętego wty-
ku w prawo.
Przy doborze odpowiedniej elektrody prę-
towej przestrzegać wskazówek producen-
ta. Średnica elektrody zależy od grubości
spawanego materiału.
Spawanie elektrodowe dodatnią (+) elektrodą:
 Podłączyć uchwyt elektrodowy do bieguna dodatnie-
go 7 urządzenia i zabezpieczyć go poprzez obrót w
prawo wtyczki.
Spawanie elektrodowe ujemną (-) elektrodą:
 Podłączyć uchwyt elektrodowy do bieguna ujemne-
go 8 urządzenia i zabezpieczyć go poprzez obrót w
prawo wtyczki.
 Wcisnąć dźwignię w uchwycie elektrody. Zamocować
elektrodę odsłoniętym końcem w uchwycie. Przy tym
zwrócić uwagę na żłobki we wnętrzu obu szczęk.
13.5 Spawanie WIG
Ryzykoporażeniaprądemelektrycznym!
PrzywybranejfunkcjizapłonuHFnapalni-
kuwystępujewysokienapięciezapłonu.
Nigdy nie dotykać elektrody do spa-
wania lub elementów przewodzących
napięcie spawalnicze przy włączonym
urządzeniu.
Założenieelektrody
53
54
525150
55

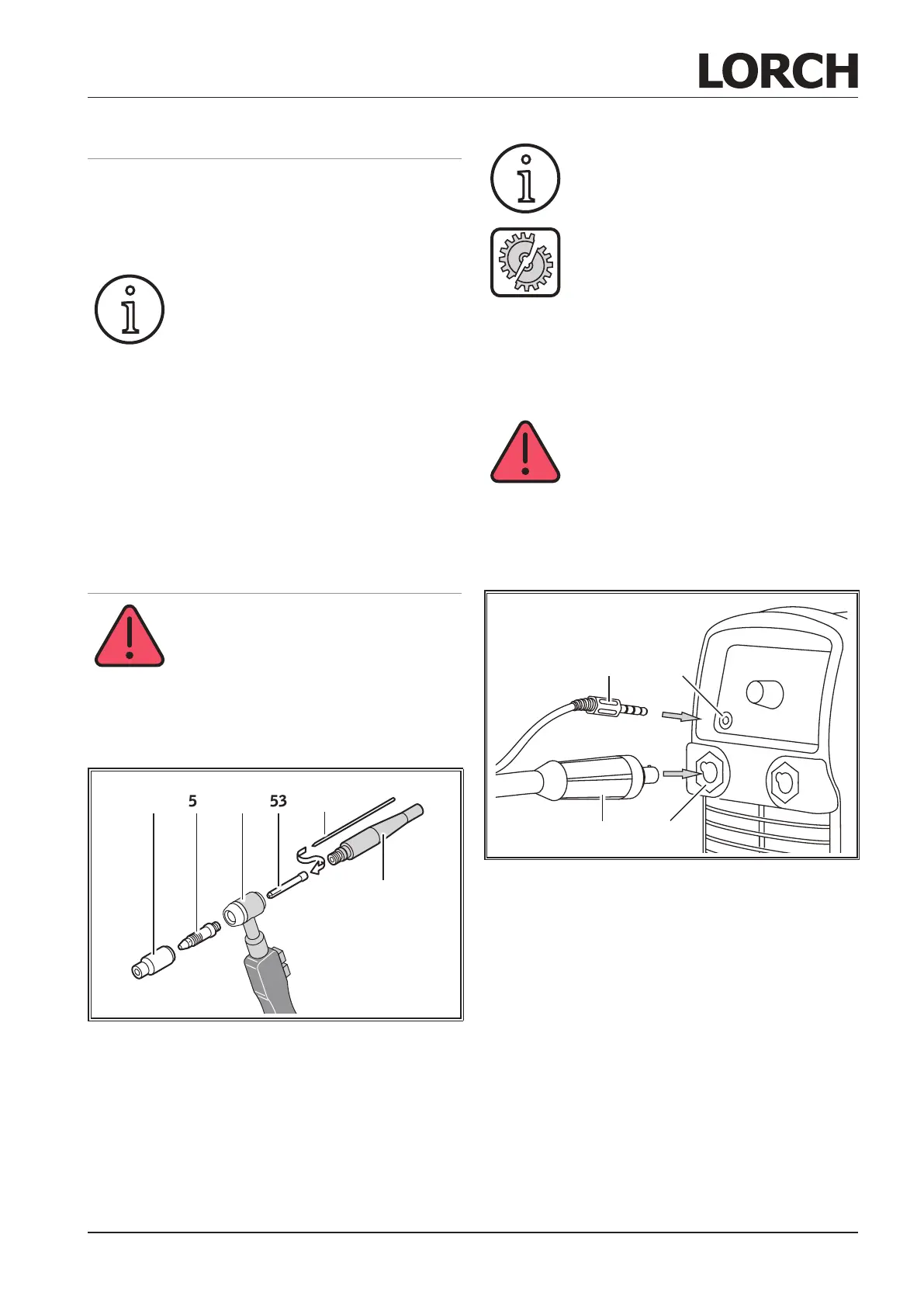

Abb. 4: Palnik
 Przykręcić śrubami kołpak zaciskowy 55.
 Elektrodę wyciągnij 54 z uchwytu 53.
 Przeszlifować elektrodę wolframową 54.
 Przesuń elektrodę 54 do uchwytu 53.
 Nasadzić elektrodę 54 i przykręcić śrubami kołpak
mocujący 55 na palnik.
Nie należy demontować obudowy tulei roz-
prężnej 51 ani dyszy gazowej 50.
W przypadku przezbrojenia palnika na inną
średnicę elektrody należy:
Uchwyt 53, obudowa uchwytu 51 i elektroda 54 mu-
szą mieć tą samą średnicę.
Dysza gazowa 50 musi pasować do średnicy elek-
trody.
Podłączaniepalnika
Ryzykoporażeniaprądemelektrycznym!
Dogniazda9wkładaćtylkowtyczkęste-
rującą uchwytu TIG. Nigdy nie wtykać
innychurządzeńdosterowania,jaknp.
zestykprzekaźnikowysterowaniaauto-
matycznegolubprzycisku,ponieważw
gnieździe występuje zawsze napięcie
jarzenia,takżegdyniewetkniętowtyku
sterowania.
57
9
858
Abb. 5: Podłączanie palnika TIG
 Podłączyć uchwyt TIG 58 do gniazda 8 (-) i umoco-
wać przez przekręcenie w prawo.
 Włożyć wtyczkę 57 do gniazda 9.
