- 143 -
Painel de controlo HandyTIG 180 DC Control Pro
10.15
14 Painel de controlo HandyTIG 180 DC Control Pro
2415 16 17 18 19 20 21 22 23
9 31 30 29 28 27 26 25

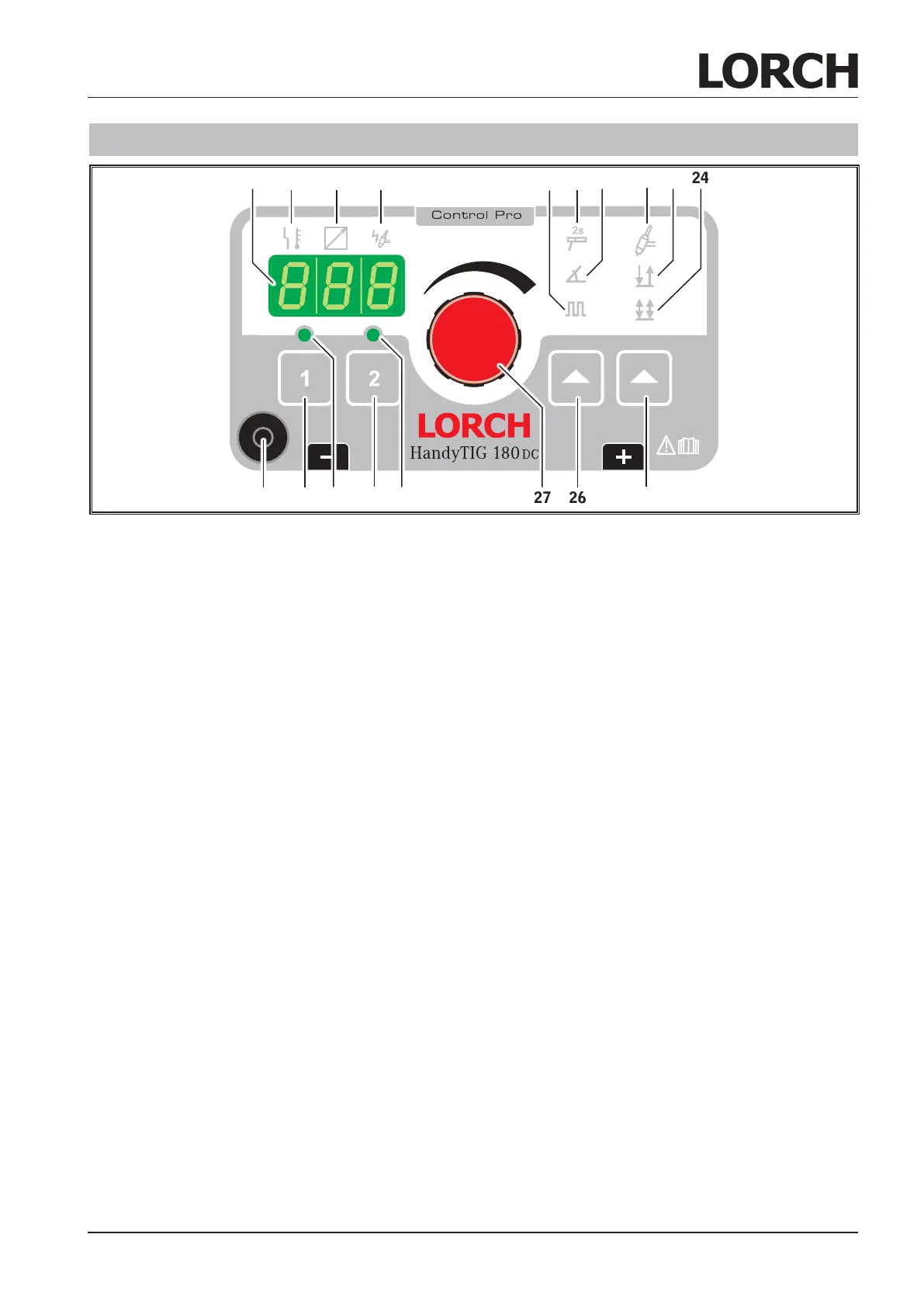

Abb. 16: Painel de controlo HandyTIG 180 DC Control Pro
9 Ligação conectora da tocha controle
A esta tomada para ligar o conector de controlo
da tocha WIG
15 Display de 7 segmentos
A tela de 7 segmentos mostra a alimentação
eléctrica seleccionada. Com os parâmetros se-
cundários activados mostra-se alternadamente o
código e o ajuste.
16 LED DE AVARIA
Ilumina-se de forma xa durante 30 segundos
mostrando o código de erro.
17 LED DE CONTROLO REMOTO
Controlo remoto manual ligado: O led ilumina-se
de forma xa, o botão giratório de corrente de
soldadura 27 não funciona; apenas se pode reali-
zar o ajuste pelo controlo remoto manual.
Controlo remoto de pedal ligado: O led ilumina-se
ao pressionar o controlo remoto de pedal, o botão
giratório 27 permite ajustar o valor máximo para uma
classicação de ajuste do regulador de pressão de
pedal. Se ajustado, por ex. a 100ª é possível utilizar
de 5 a 100 A mediante o Controlo remoto de pedal
18 LED HF
Ilumina-se quando está seleccionada a função HF
19 LED Pulsen (pulsos)
Ilumina-se quando está seleccionada a função
PULSEN (Entre correntes I1 y I2).
20 LED Eléctrodos
Ilumina-se durante o modo de operação eléctro-
dos.
21 LED Slope (Rampa)
Ilumina-se quando está seleccionada a função
SLOPE (aumento ou declínio de corrente)
22 LED WIG
Ilumina-se durante o modo de operação WIG
23 LED 2 tempos
Ilumina-se durante o modo de operação de 2
tempos (apenas com o procedimento de soldadu-
ra WIG)
24 LED 4 tempos
Ilumina-se durante o modo de operação de 4
tempos (apenas com o procedimento de soldadu-
ra WIG).
25 O Botão WIG /2 tempos / 4 tempos
serve para seleccionar o modo de funcionamento
WIG, bem como o modo de 2 e 4 tempos.
26 O botão Eléctrodo/Rampa/Pulsos
serve para seleccionar o modo de funcionamento
eléctrodo assim como Rampa e Pulsos.
Para seleccionar o modo de funcionamento
ELECTRODO deve manter o botão pressionado
durante 2 segundos (no mínimo).
27 O botão giratório corrente de soldadura serve
para ajustar a corrente de soldadura
28 LED Job 2 (Programa 2)
Ilumina-se quando está seleccionado o Job 2
(programa 2) e pisca depois de guardado o pro-
grama 2
29 Mantenha pressionada a tecla Job 2
(programa 2) durante 3 segundos (no mínimo) para
gravar as selecções em curso (programa); pressio-
ne brevemente para aceder à tarefa guardada.
30 LED Job 1 (Programa 1)
Ilumina-se quando está seleccionado o Job 1 (pro-
grama 2) e pisca depois de guardado o programa 2
31 Mantenha pressionada a tecla Job 1
(programa 2) durante 3 segundos (no mínimo)
para gravar as selecções em curso (programa);
pressione brevemente para aceder à tarefa guar-
dada
