- 121 -
Uruchomienie HandyTIG 180 DC ControlPro
10.15
14 Uruchomienie HandyTIG 180 DC ControlPro
2415 16 17 18 19 20 21 22 23
9 31 30 29 28 27 26 25

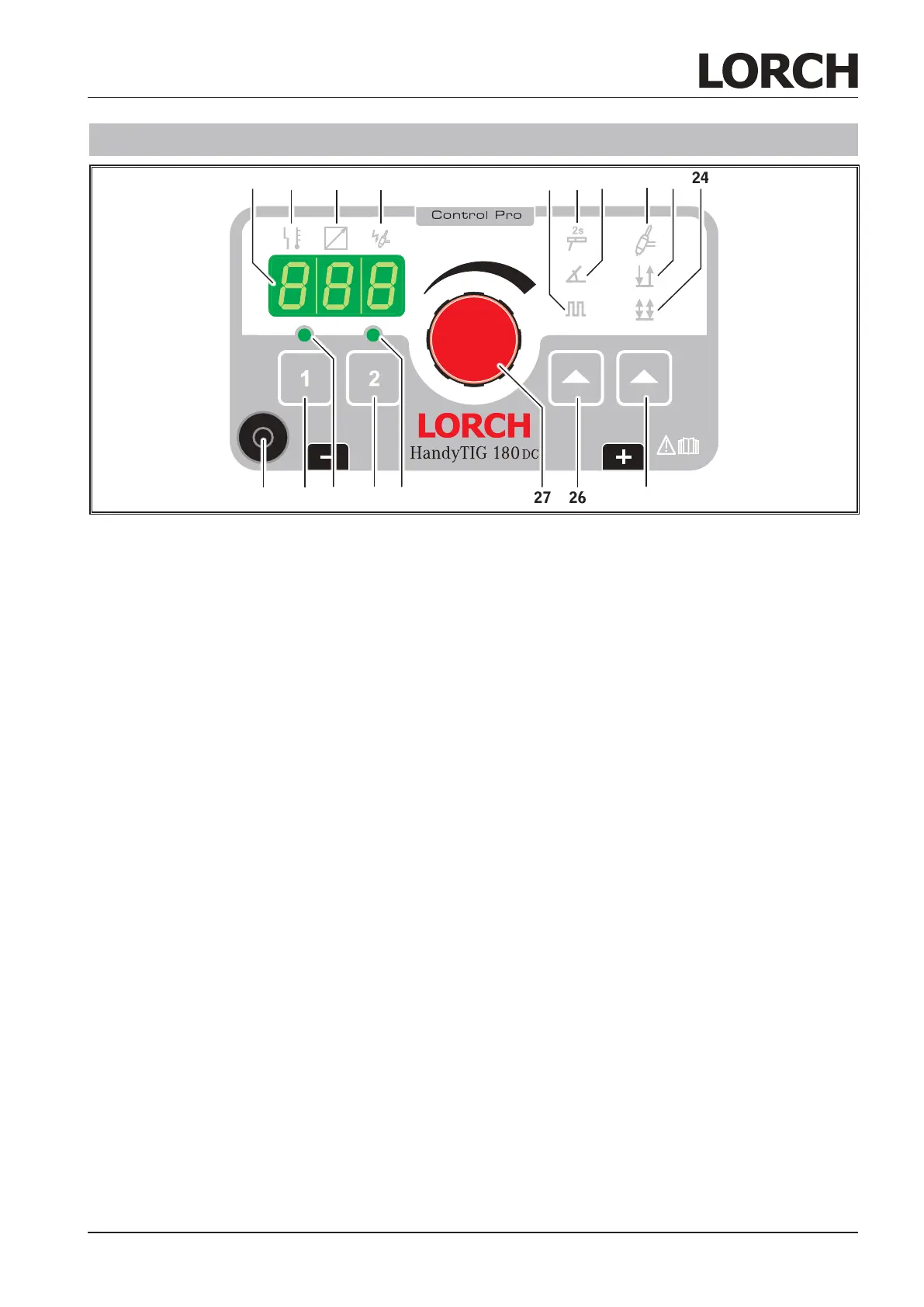

Abb. 7: Panel obsługi Handy 180 DC ControlPro
9 Gniazdo sterowania uchwytu TIG
Wtyczka sterująca uchwytu TIG musi być podła-
czona do tego gniazda.
15 Wyświetlacz 7-pozycyjny
Pokazuje prąd spawania. Alternatywnie wskazuje
komunikaty lub wartości nastawianych parame-
trów.
16 Dioda awarii
Jeśli pali się ciągle, to wyświetlacz pokazuje ko-
munikat z kodem błędu.
17 Dioda zdalnego sterowania
Zdalne sterowanie ręczne podłączone – dioda
pali się w sposób ciągły, pokrętło 27 nie działa,
nastawy mozliwe tylko ze zdalnego sterowania.
Zdalne sterowanie nożne podłączone – dioda pali
się po aktywacji, pokrętło 27 nastawia maksymal-
ny prąd dostędny na zdalnym sterowaniu nożnym
np. jeśli pokrętłem 27 nastawiamy 100A pedał
sterowania działa w zakresie od 5A do 100A.
18 Dioda HF
Świeci się, jeśli wybrano zajarzanie TIG HF (bez-
dotykowe).
19 Dioda prądu pulsującego
Świeci się, jeśli wybrano spawanie TIG prądem
pulsującym (pulsowanie prądu między I1 a I2).
20 Dioda spawania elektrodą MMA
Świeci się, jeśli wybrano tryb spawania elektrodą
otuloną.
21 Dioda narastania/opadania prądu
Świeci się, jeśli wybrano tryb narastania/opadania
prądu.
22 Dioda TIG
Świeci się, jeśli wybrano tryb spawania TIG
23 Dioda 2-takt
Świeci się, jeśli wybrano tryb pracy przycisku
palnika 2-takt (tylko dla metodyTIG).
24 Dioda 4-takt
Świeci się, jeśli wybrano tryb pracy przycisku
palnika 4-takt (tylko dla metodyTIG).
25 Przycisk wyboru pracy przycisku 2-takt lub 4-takt.
26 Przycisk wyboru spawanie elektrodą MMA / nara-
stanieopadanie / prąd pulsujący TIG.
Celem wyboru spawania elektrodą MMA wcisnąć
ponad 2 sekundy.
27 Pokrętło do płynnej regulacji prądu.
28 Dioda Praca (Job) 2
Świeci się, jeśli wybrano Pracę (Job) 2, migoce
jeśli nastawy są zapisywane w pamięci urządze-
nia.
29 Przycisk Praca (Job) 2
wciśnięty ponad 3 sekundy zapamiętuje nastawy
jako Pracę (Job) 2. Krótkie wciśnięcie przywołuje
zapamiętaną Pracę (Job).
30 Dioda Praca (Job) 1
Świeci się, jeśli wybrano Pracę (Job) 1, migoce
po zapamiętaniu Pracy (Job) 1.
31 Przycisk Praca (Job) 1
Przycisk wciśnięty ponad 3 sekundy zapamiętuje
nastawy jako Pracę (Job) 1. Krótkie wciśnięcie
przywołuje zapamiętaną Pracę (Job).
