Uvedení do provozu HandyTIG 180 DC Control Pro
10.15
14 Uvedení do provozu HandyTIG 180 DC Control Pro
2415 16 17 18 19 20 21 22 23
9 31 30 29 28 27 26 25

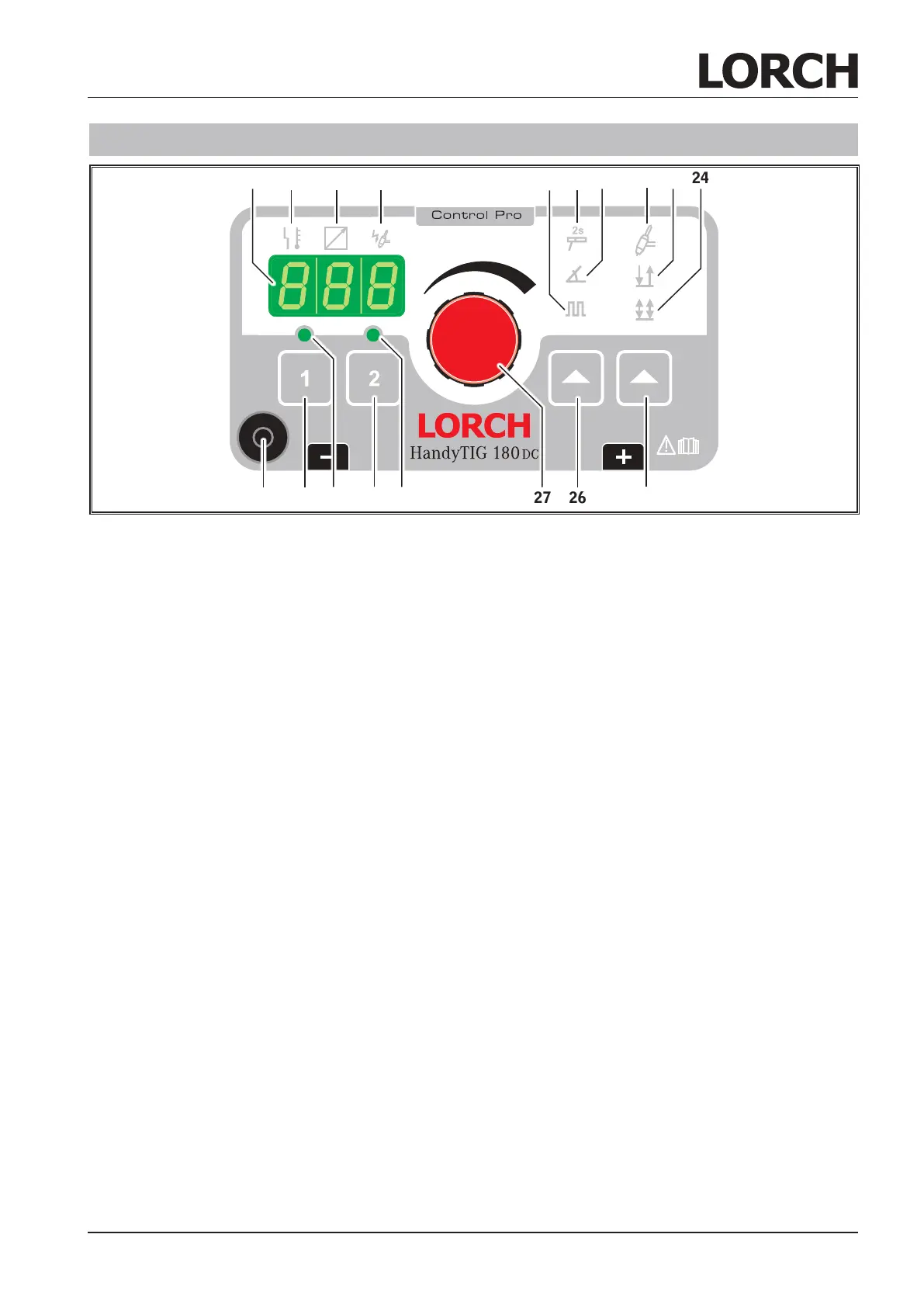

Obr. 34: Ovládací panel Handy 180 DC Control Pro
9 Zdířka řídícího kabelu hořáku
do této zdířky se připojuje řídící kabel TIG hořá-
ku.
15 7-segmentový displej
zobrazuje nastavený svařovací proud.
Při aktivovaných sekundárních parametrech se
střídavě zobrazuje kód parametru a jeho nastave-
ná hodnota.
16 LED Porucha
pokud trvale svítí, na 7-segmentovém displeji 15
je zobrazen chybový kód.
17 LED Dálkové ovládání
Připojeno ruční dálkové ovládání:
LED svítí trvale, otočný regulátor Svařovací proud
27 je bez funkce, nastavení je možné pouze po-
mocí ručního DO.
Připojeno pedálové dálkové ovládání:
LED svítí pouze při aktivaci pedálu, otočný regu-
látor 27 určuje rozsah regulace pro dálkové ovlá-
dání. Pokud je nastaveno např. 100A, pedálovým
dálkovým ovládáním je možno regulovat proud
mezi 5A-100A.
18 LED HF
svítí při aktivované funkci HF zapalování
(bezdotykové zapalování).
19 LED Puls
svítí při aktivované funkci Puls
(proud pulzuje mezi hodnotami I
1
a I
2
).
20 LED Elektroda
svítí v aktivovaném režimu svařování Elektro-
dou.
21 LED Slope
svítí při aktivované funkci Slope
(náběh a doběh proudu).
22 LED TIG
svítí v aktivovaném režimu svařování TIG.
23 LED 2-takt
svítí v aktivním provozním režimu 2-takt. (pou-
ze u svařování TIG).
24 LED 4-takt
svítí v aktivním provozním režimu 4-takt (pouze
u svařování TIG).
25 Tlačítko TIG / 2-takt / 4-takt
slouží k výběru provozního režimu TIG a jeho
módů 2-taktu a 4-taktu.
26 Tlačítko Elektroda/Slope/Puls
slouží k výběru provozního režimu svařování
elektrodou a mód Slope a Puls
Pro výběr provozního režimu svařování Elek-
trodou musí být toto tlačítko stisknuto po dobu
min. 2 sekund.
27 Otočný regulátor Svařovací proud
slouží k plynulé regulaci svařovacího proudu.
28 LED Job 2
svítí při aktivním Jobu 2
bliká po uložení Jobu 2.
29 Tlačítko Job 2
stisknutí na min. 3 sek. uloží aktuální nastavení
jako Job.
Krátké stisknutí vyvolá uložený Job.
30 LED Job 1
svítí při aktivním Jobu 1
bliká po uložení Jobu 1.
31 Tlačítko Job 1
stisknutí na min. 3 sek. uloží aktuální nastavení
jako Job.
Krátké stisknutí vyvolá uložený Job.
