Uvedení do provozu HandyTIG 180 DC Basic Plus
10.15
9 Zdířka řídícího kabelu hořáku
do této zdířky se zapojuje řídící konektor TIG
hořáku.
35 LED Porucha
v případě přehřátí zdroje svítí trvale, v případě
poruchy bliká, zapálení oblouku není možné.
Pro kontrolu funkce tato LED při zapnutí zdroje
krátce zabliká jako potvrzení funkce.
36 LED Dálkové ovládání
Připojeno ruční dálkové ovládání:
LED trvale svítí, otočný regulátor Svařovací proud
45 je bez funkce, nastavení je možné pouze po-
mocí dálkového ovládání.
Připojeno nožní / pedálové dálkové ovládání:
LED svítí pouze při aktivaci pedálu, pomocí otoč-
ného regulátoru 45 určujeme rozsah nastavení
pro pedálové dálkové ovládání. Pokud např.
nastavíme regulátorem 45 hodnotu 100A, po-
mocí pedálového ovládání je možno nastavit
proud v rozsahu 5A-100A.
37 Síť
signalizuje, že je zdroj připraven k provozu.
38 LED Elektroda
signalizuje aktivní režim Svařování Elektrodou.
39 LED HF
signalizuje aktivovanou funkci bezdotykového
zapalování HF.
40 LED 2-Takt
signalizuje zvolený režim provozu 2-Takt. (pouze
v režimu svařování TIG).
Stisknutí spouště hořáku = zapálení oblouku
Uvolnění spouště hořáku = zhasnutí oblouku
41 LED TIG
signalizuje zvolený režim svařování TIG.
42 LED 4-Takt
signalizuje zvolený režim provozu 4-Takt (pouze
v režimu svařování TIG).
Stisk spouště hořáku = protéká proud zážehu
Uvolnění spouště hořáku = protéká svařovací
proud
Stisk spouště hořáku = protéká koncový proud
Uvolnění spouště hořáku = oblouk zhasne
43 LED Slope
signalizuje aktivní funkci Slope (rampa).
2-Takt - Při spuštění svařovacího procesu na-
bíhá proud plynule od hodnoty proudu zážehu
po nastavenou hodnotu svařovacího proudu
(Náběh proudu). Při ukončování svařovacího
procesu dobíhá proud plynule z nastavené
hodnoty svařovacího proudu na hodnotu mini-
mální. (Doběh proudu)
4-Takt - Při spuštění nabíhá proud od hodnoty
Start - proudu po hodnotu svařovacího proudu
(=Náběh proudu). Při ukončení svařovacího
procesu klesá proud plynule mezi hodnotou
svařovacího proudu a koncového proudu (=Do-
běh proudu).
44 Tlačítko Provozní režim/mód
slouží k výběru různých provozních režimů a
módů.
45 Otočný regulátor Svařovací proud
slouží k plynulé regulaci svařovacího proudu.
15 Uvedení do provozu HandyTIG 180 DC Basic Plus
4335 36 37 38 40 41 42
9 45 44
39

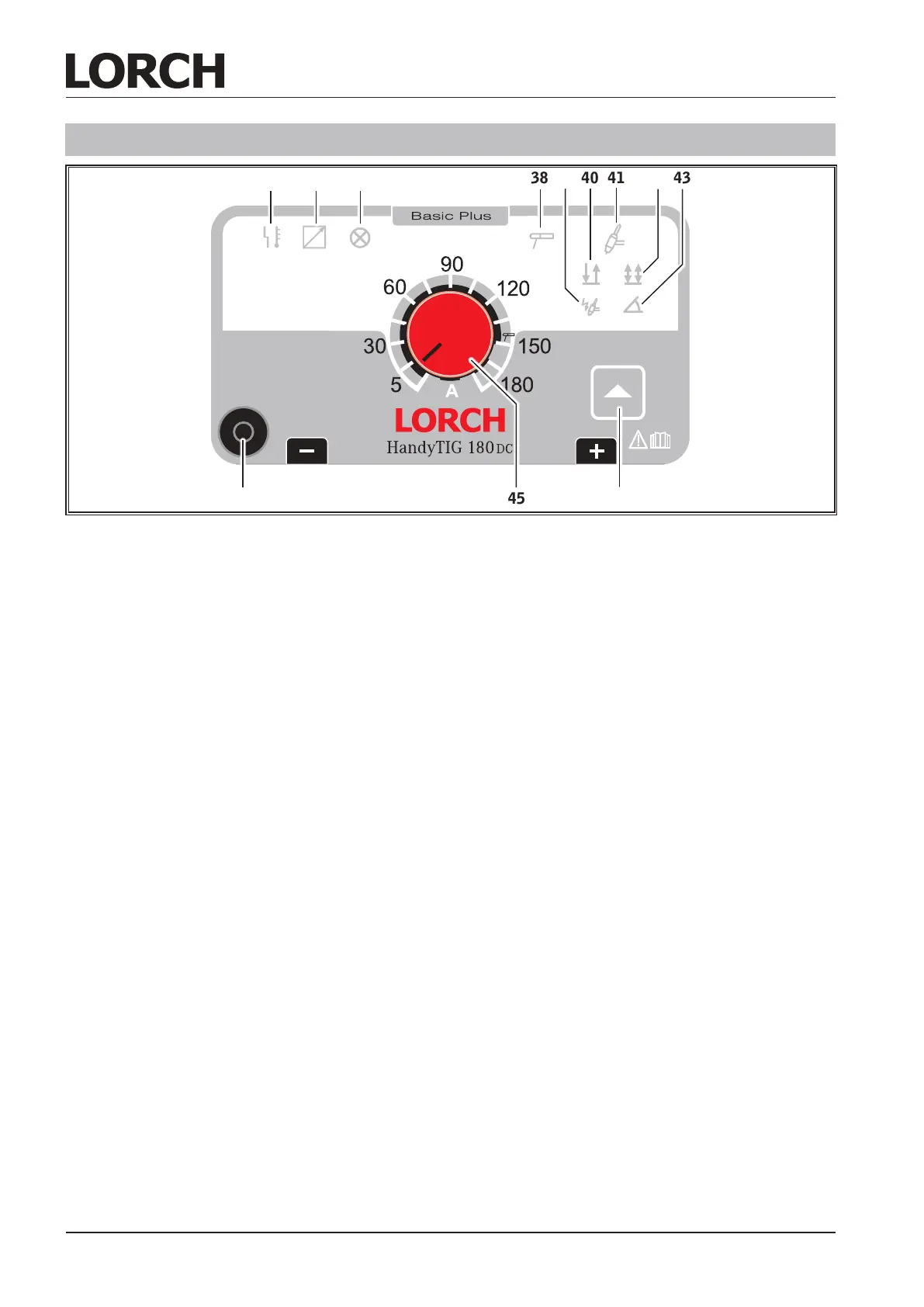

Obr. 35: Ovládací panel Handy 180 DC Basic Plus
