Puesta en marcha del HandyTIG 180 DC Basic Plus
10.15
9 Ligação conectora da tocha controle
A esta tomada para ligar o conector de controlo
da tocha WIG
35 Avarias no LED
Aceso constantemente quando a máquina está
superaquecida, o LED pisca em caso de uma
avaria.
Ignição de um arco não é possível.
O LED pisca em um modo de auto-teste imedia-
tamente após ligar a máquina.
36 LED DE CONTROLO REMOTO
Controlo remoto manual ligado: O led ilumina-se
de forma xa, o botão giratório de corrente de
soldadura 27 não funciona; apenas se pode reali-
zar o ajuste pelo controlo remoto manual.
Controlo remoto de pedal ligado:
O led ilumina-se ao pressionar o controlo remoto
de pedal, o botão giratório 27 permite ajustar o
valor máximo para uma classicação de ajuste
do regulador de pressão de pedal. Se ajustado,
por ex. a 100ª é possível utilizar de 5 a 100 A
mediante o Controlo remoto de pedal.
37 Mains
Quando se ilumina o dispositivo de alimentação,
signica que o equipamento está pronto para
funcionamento.
38 LED Eléctrodos
Ilumina-se durante o modo de operação eléctro-
dos.
39 LED HF
Ilumina-se quando está seleccionada a função
HF
40 LED 2 tempos
Ilumina-se durante o modo de operação de 2
tempos (apenas com o procedimento de soldadu-
ra WIG)
Pressionando o botão da tocha = Produz o arco
voltaico
Soltando o botão da tocha = Apaga-se o arco
voltaico
41 LED WIG
Ilumina-se durante o modo de operação WIG
42 LED 4 tempos
Ilumina-se durante o modo de operação de 4
tempos (apenas com o procedimento de soldadu-
ra WIG). Pressionando o botão da tocha = uxos
de alimentação eléctrica
Soltando o botão da tocha = uxos de corrente
de soldadura
Pressionando o botão da tocha = uxos de cor-
rente anal
Solando o botão da tocha =a paga-se o arco
voltaico
43 LED Slope
O botão Rampa serve para seleccionar o modo
de funcionamento rampa.
2 tempos – Ao iniciar o processo de soldadura
o equipamento passa de corrente de ignição a
corrente de soldadura ajustada (=aumento de
corrente). Ao nalizar o processo de soldadura,
o equipamento passa de corrente de soldadura
ajustada a corrente min.(=diminuição de corrente)
4 tempos - Ao iniciar o processo de soldadura o
equipamento passa de corrente de ignição a cor-
rente de soldadura ajustada (=aumento de corren-
te). Ao nalizar o processo de soldadura, o equi-
pamento passa de corrente de soldadura ajustada
a corrente nal (=diminuição de alimentação)
44 Botão de modo de funcionamento
Serve para seleccionar os diferentes modos de
funcionamento.
45 Botão de soldadura actual
O botão giratório corrente de soldadura serve
para ajustar a corrente de soldadura
.
15 Puesta en marcha del HandyTIG 180 DC Basic Plus
4335 36 37 38 40 41 42
9 45 44
39

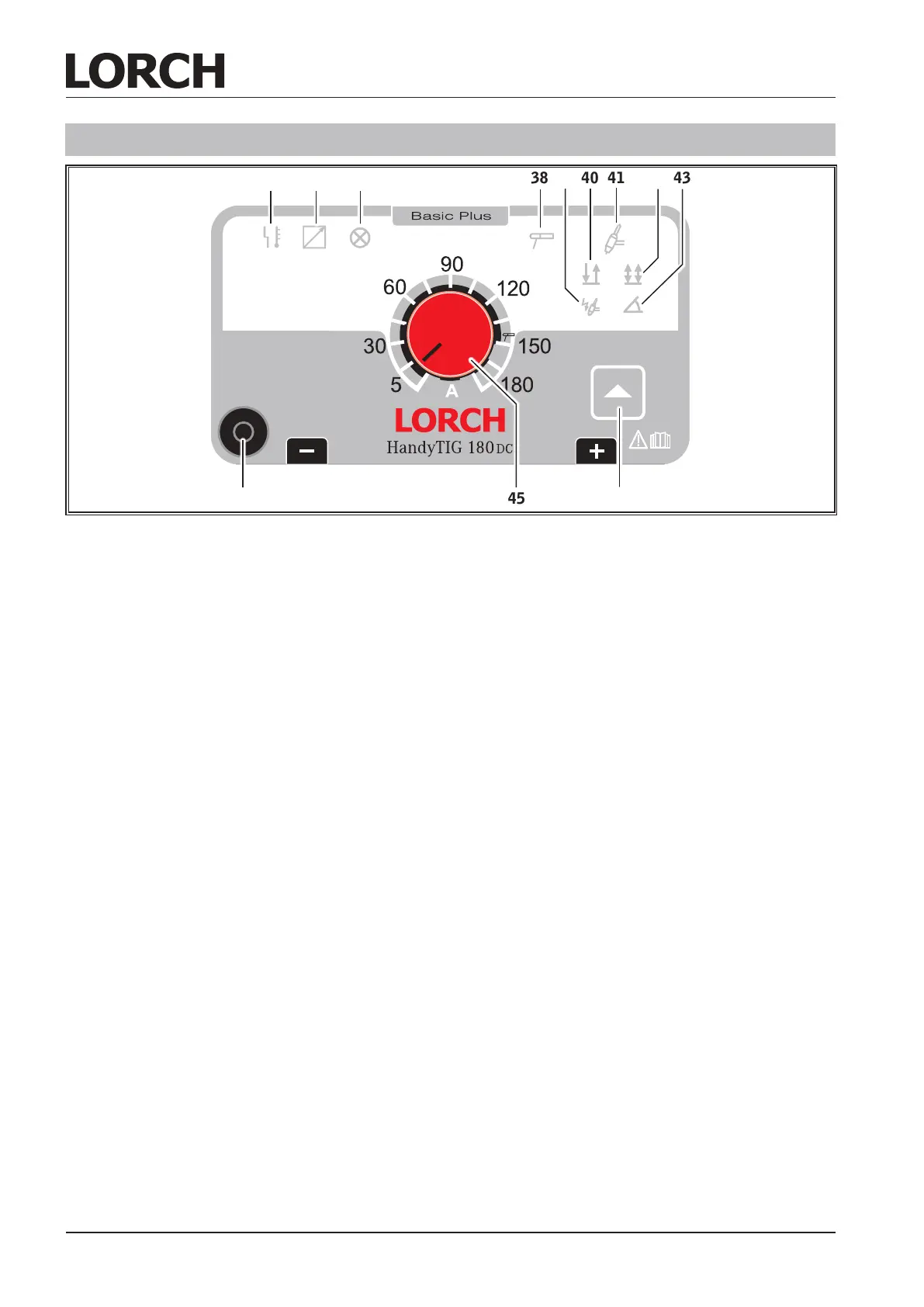

Abb. 17: Painel de comando HandyTIG 180 DC Basic Plus
