In bedrijf name HandyTIG 180 DC ControlPro
10.15
14 In bedrijf name HandyTIG 180 DC ControlPro
2415 16 17 18 19 20 21 22 23
9 31 30 29 28 27 26 25

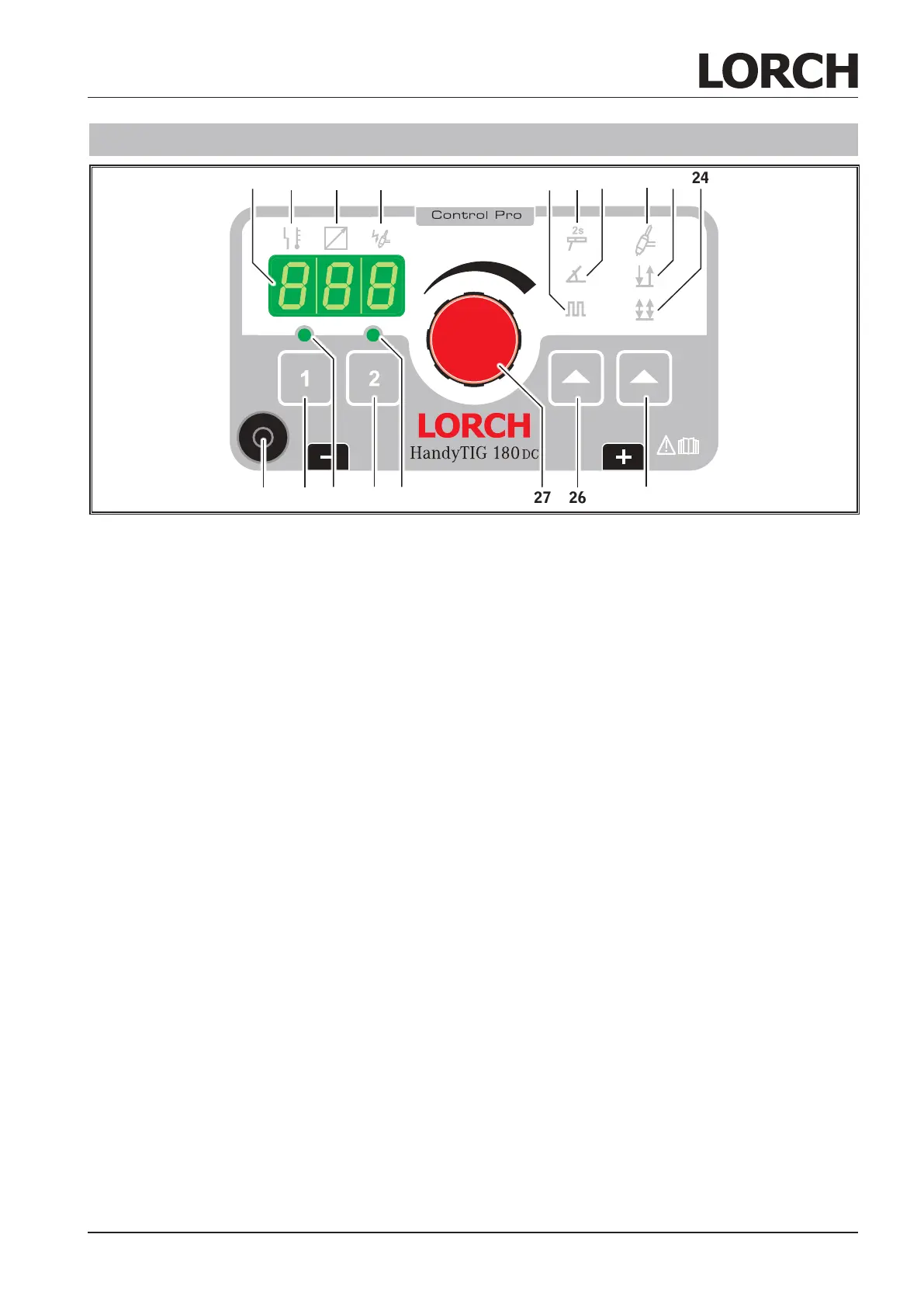

Abb. 34: Bedieningspaneel Handy 180 DC ControlPro
9 Aansluitbus stuurstekker lastoorts
in deze bus wordt de stuurstekker van de TIG-
lastoorts ingestoken.
15 7-Segmenten-display
toont de gekozen stroomsterkte. Bij geactiveerde
nevenparameters wordt afwisselend de code en
de instelwaarde van de nevenparameter weerge-
geven.
16 LED storing
brandt continue, in de 7-segmenten-display 15
wordt de foutcode weergegeven.
17 LED afstandbediening
Handafstandbediening aangesloten:
LED brandt continue, draaiknop lasstroom 27
zonder functie, Instelling alleen aan de handaf-
standbediening mogelijk.
Voetafstandbediening aangesloten: LED brandt
alleen bij het indrukken van het voetpedaal, de
draaiknop 27 geeft de maximale waarde voor
het instelbereik van de voetafstandbediening
weer. Bijvoorbeeld 100 A ingestelt, dan kan
met de voetafstandbediening de lasstroom van
5-100 A worden geregelt.
18 LED HF
brandt bij gekozen functie HF
(contactvrije ontsteking).
19 LED pulsen
brandt bij gekozen functie pulsen (gepulst
wordt tussen lasstroom I1 en I2).
20 LED elektrode
brandt bij gekozen werkingswijze elektrode.
21 LED Slope
brandt bij gekozen functie Slope
(UpSlope, DownSlope).
22 LED TIG
brandt bij gekozen werkingswijze TIG.
23 LED 2-takt
brandt bij gekozen werkingswijze 2-takt
(aleen bij lasproces TIG).
24 LED 4-takt
brandt bij gekozen werkingswijze 4-takt
(alleen bij lasproces TIG).
25 Toets TIG/2-takt/4-takt
dient voor het kiezen van de werkingswijze TIG
en tevens voor de modus 2-takt en 4-takt.
26 Toets elektrode/Slope/pulsen
dient voor het kiezen van de werkingswijze elek-
trode en tevens voor de modus Slope en pulsen.
Voor het kiezen van de werkinsgwijze elektrode moet
de toets minimaal 2 seconden worden ingedrukt.
27 Draaiknop lasstroom
dient voor het traploos instellen van de las-
stroom.
28 LED Job 2
brandt bij gekozen Job 2, knippert na het op-
slaan van Job 2.
29 Toets Job 2
minimaal 3 seconden indrukken, slaat alle ac-
tuele instellingen op als Job.
Kort indrukken, roept de opgeslagen Job op.
30 LED Job 1
brandt bij gekozen Job 1, knippert na het op-
slaan van Job 1
31 Toets Job 1
minimaal 3 seconden indrukken, slaat alle ac-
tuele instellingen op als Job.
Kort indrukken, roept de opgeslagen Job op.
