- 168 -
Mise en service HandyTIG 180 DC BasicPlus
12.10
9 Prise du connecteur du chalumeau
cette prise sert à encher le connecteur du
chalumeau TIG.
35 DEL défaut
s’allume constamment lorsque l’installation est
en surchauffe;clignote en cas de défaut, amor-
ce de l’arc impossible.
Après la mise en service de l’installation, la DEL cli-
gnote brièvement pour indiquer un test automatique.
36 Régulateur à distance DEL
Régulateur à distance manuel est raccordé:
DEL s’allume constamment, le bouton tournant
du courant de soudage 45 est sans fonction, le
réglage n’est possible que par le régulateur à
distance manuel.
Régulateur à distance par pied est raccordé:
DEL s’allume en activant le régulateur à distance
par pied, le bouton tournant 45 indique la valeur
maximale pour le réglage par le régulateur à
distance par pied. Si p. ex. 100A sont ajustés,
5A - 100A peuvent être réglés avec le régula-
teur à distance par pied.
37 Secteur
s’allume lorsque l’appareil est prêt.
38 DEL baguette
s’allume lorsque le procédé de soudage à la
baguette a été sélectionné.
39 DEL HF
s’allume lorsque la fonction HF a été sélectionnée.
40 DEL cycle à 2 temps
s’allume lorsque le mode de fonctionnement
Cycle à 2 temps a été sélectionné (uniquement
pour le procédé de soudage TIG).
Appuyer sur le bouton chalumeau = l’arc s’amorce
Relâcher le bouton chalumeau = l’arc s’éteint
41 DEL TIG
s’allume lorsque le procédé de soudage TIG
est activé.
42 DEL cycle à 4 temps
s’allume lorsque le mode de fonctionnement
cycle à 4 temps a été sélectionné (uniquement
pour le procédé de soudage TIG).
Appuyer sur le bouton chalumeau = le courant
d’amorçage circule
Relâcher le bouton chalumeau = le courant
principal circule
Appuyer sur le bouton chalumeau = le courant
nal circule
Relâcher le bouton chalumeau = l’arc s’éteint
43 DEL Slope
s’allume lorsque la fonction Slope a été sélec-
tionnée.
2 temps - Au démarrage du soudage, l’installa-
tion passe du courant d’amorçage au courant
de soudage réglé (= augmentation du courant).
Après le soudage, l’installation passe du cou-
rant de soudage réglé au courant min. ( = ré-
duction du courant).
4 temps -
Au démarrage du soudage, l’installation
passe du courant initial au courant de soudage
réglé (= augmentation du courant). Après le sou-
dage, l’installation passe du courant de soudage
réglé au courant nal ( = réduction du courant).
44 Touche mode de fonctionnement
sert à sélectionner les différents modes de
fonctionnement.
45 Bouton rotatif du courant de soudage
sert à régler le courant de soudage en continu.
15 Mise en service HandyTIG 180 DC BasicPlus
4335 36 37 38 40 41 42
9 45 44
39

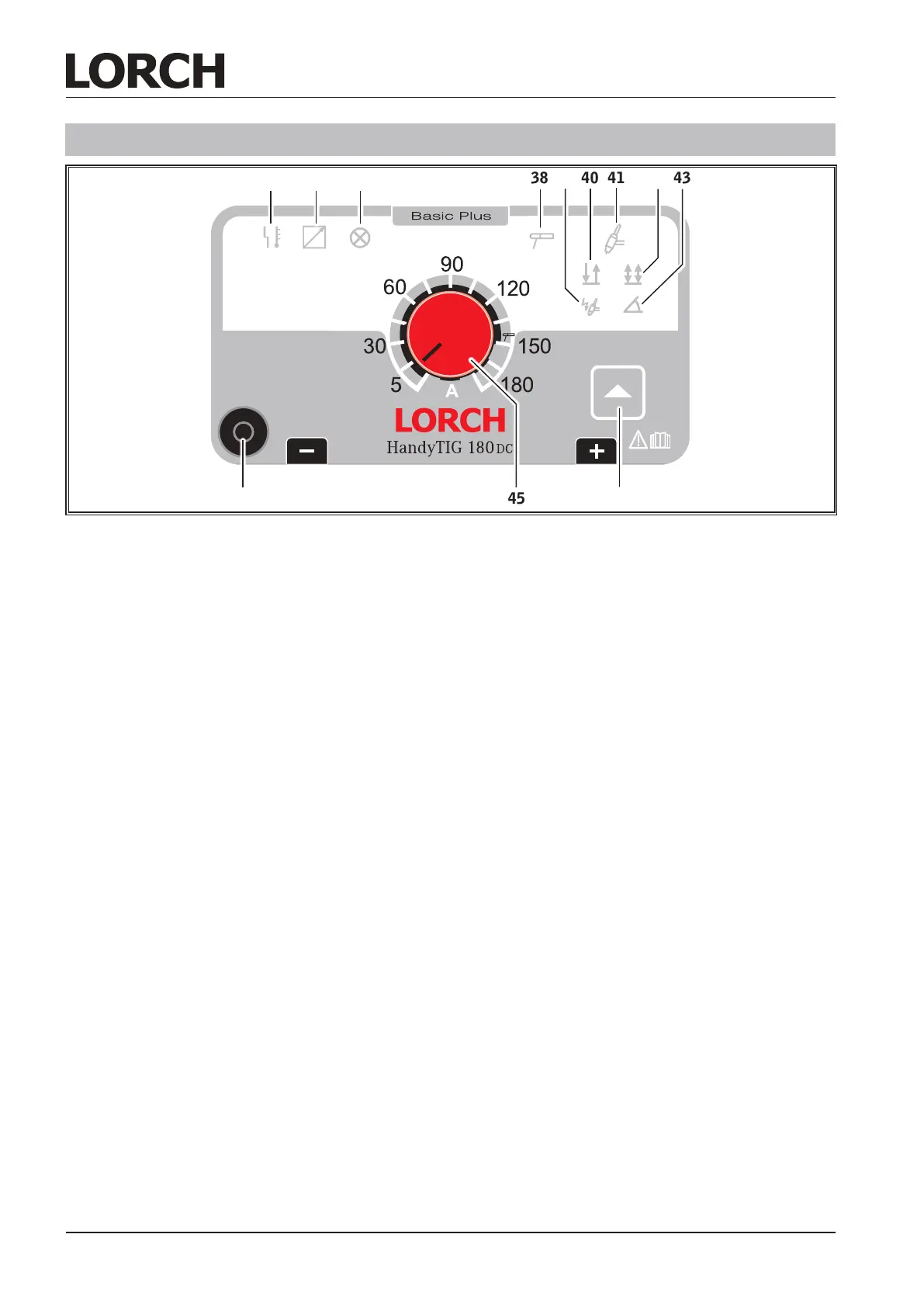

Abb. 26: Panneau de commande Handy 180 DC BasicPlus
