- 206 -
Prima di cominciare
10.15
13 Prima di cominciare
11
6

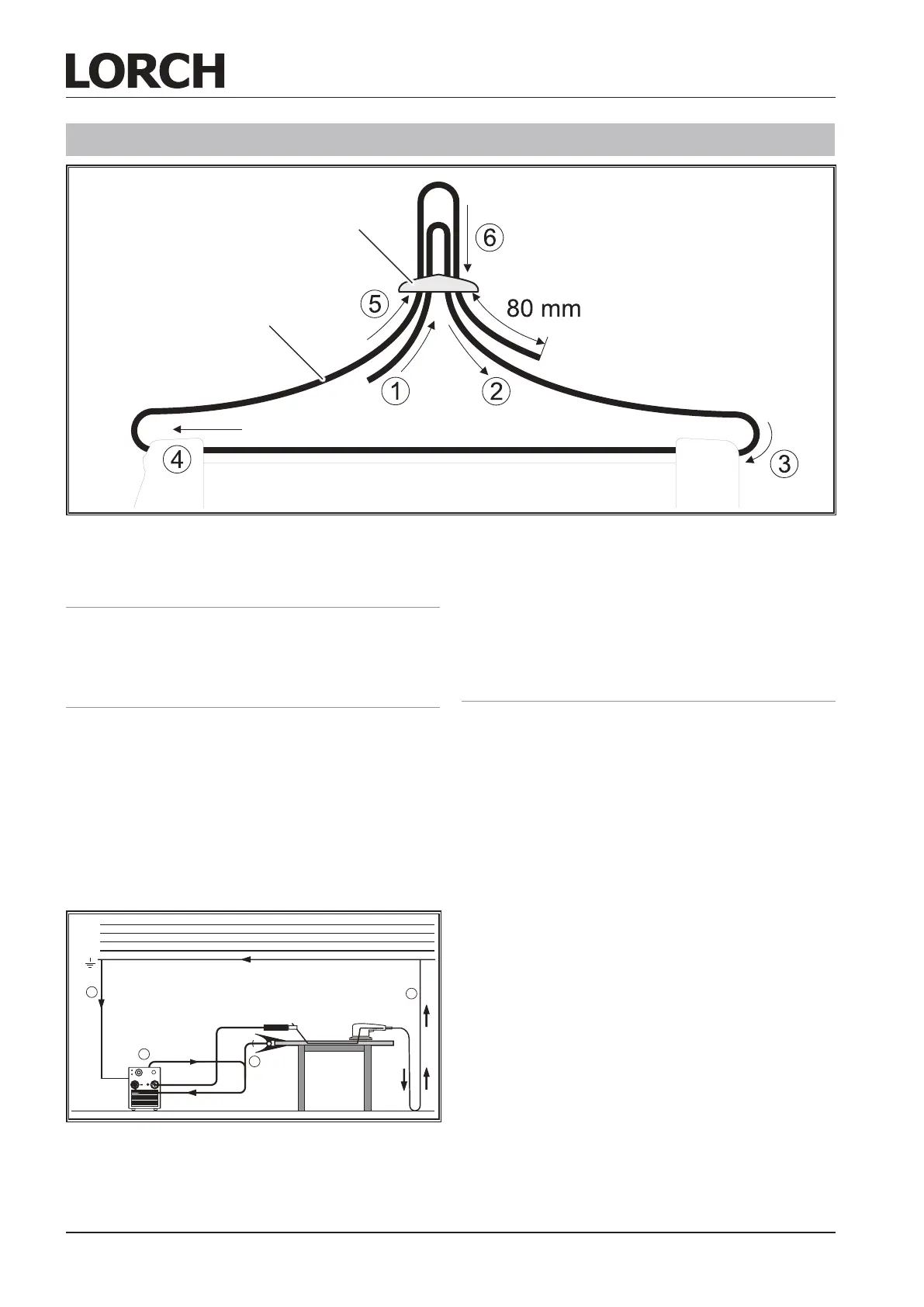

Abb. 38: Cinghia di trasporto
6 Cinghia di trasporto 11 Fibbia di plastica
13.1 Cinghia di trasporto
 Inserire la cinghia di trasporto nell’impianto e nel-
la bbia in plastica. Seguire le sequenza numerata
nell’immagine precedente.
13.2 Connessione del cavo di massa
Nella scelta dell’area di lavoro prestare attenzione alla
corretta connessione del cavo e del morsetto di massa.
Collegare il cavo di massa all’apposito connettore, ruo-
tando il connettore di 90° e agganciare il morsetto di
massa al banco di saldatura o al pezzo di saldare, assi-
curandosi che vi sia una buona connessione elettrica.
Agganciare il morsetto di massa il più possibile vicino al
punto di saldatura, in modo che la corrente di saldatura
non abbia ritorni attraverso parti di macchine, cuscinetti
o circuiti elettrici.
2
1
1
L1(R)
L2(S)
L3(T)
N(MP)
PE
1
Abb. 39: Connessione del cavo di massa
Non agganciare o appoggiare il morsetto di massa alla
bombola di gas inerte, altrimenti la corrente di saldatu-
ra potrebbe attraversare i conduttori di messa a terra e
distruggerli.
Non appoggiare mai il morsetto di massa libero all’inter-
no dell’area di lavoro. Agganciare fermamente il morset-
to di massa al banco di saldatura o al pezzo da saldare.
13.3 Connessione all’alimentazione
elettrica
Prima di operare con l’impianto assicurarsi che sia di-
sponibile una corretta alimentazione elettrica. Il fusibile
di protezione deve corrispondere a quanto indicato nei
dati tecnici.
In alternativa all’alimentazione da rete ssa, è possibile
connettere l’impianto ad un motogeneratore. Si prega di
fare attenzione a quanto segue:
Se volete utilizzare l’impianto no alla sua massima
Potenza, occorre utilizzare un motogeneratore con
Potenza pari ad almeno 8500 VA.
In caso di sovraccarico del motogeneratore si gene-
rerà una pulsazione dell’arco elettrico no a giungere
allo spegnimento dell’arco elettrico stesso.
Non utilizzare motogeneratori con Potenza inferiore
a 2000 W monofase.
Prolunga del cavo di alimentazione
Usare esclusivamente cavi di prolunga privi di difetti
o spelature e che siano collegati alla protezione di
un fusibile.
Matasse di cavi arrotolati possono surriscaldarsi!
Svolgere sempre le matasse completamente.
Utilizzando cavi di prolunga molto lunghi, la tensione di
alimentazione all’impianto potrebbe diminuire e le pre-
stazioni di saldatura essere inferiori. In questo caso ac-
corciare la lunghezza del cavo di prolunga e/o utilizzare
cavi con conduttori di sezione maggiore.
