Pegasus M852-13 - 改变压脚支点

改变压脚支点
注意
改变压脚支点时，务须关掉缝纫机的电源开关，将电源
插销从插座上拔下，并由专业技术人员负责操作。
压脚支点（安装位置）有两类：上位置安装和下位置安装，
根据不同的子类，其设定位置有所不同。
上位置压脚轴进给效率好，适合于缝制针织品。下位置压脚
轴具有防皱效果，适合于缝制布料和丝绸。用户还可以通过
购买选配件设定的压脚轴来改变压脚轴的支点。

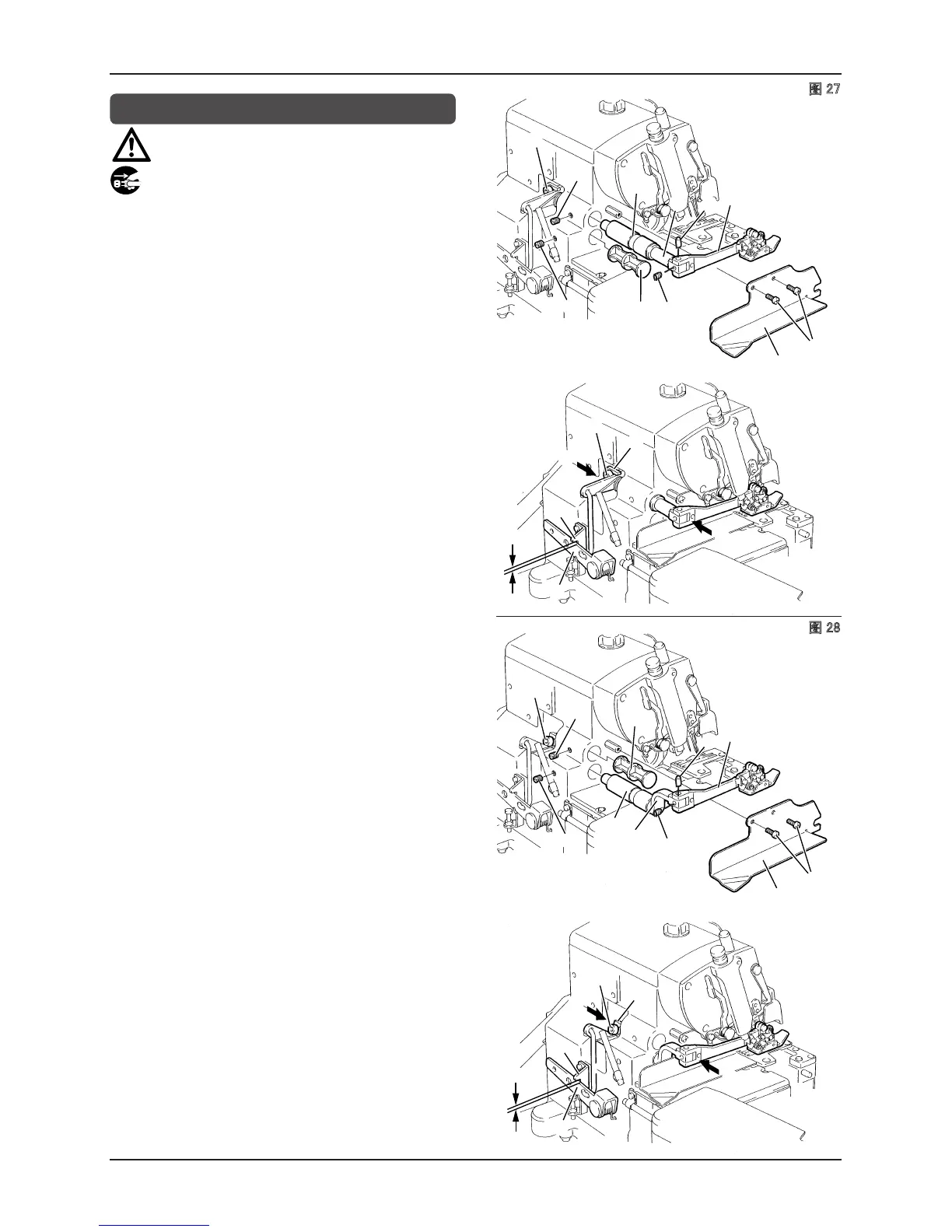

图 27 表示上位置的安装方法，图 28 表示下位置的安装方法。
请参照各自的图，调换安装位置。除了您购买的选配件以外，
原样使用拆下来的部件。
1.
拆下螺丝
1
，并拆除布导向板
2
。
2.
松开螺丝
3
和螺丝
4
，拆下压脚轴
5
、套筒
6
，松开螺丝
7
，
拆除销子
8
、压脚架
9
。
3.
松开螺丝
10
，拆除油栓
11
。
4.
按照上安装位置或者下安装位置图，以与拆卸时相反的
步骤进行安装。
5.
设置好压脚之后，用手转动皮带轮，将送布牙设置在最
下位置。
6.
确认压脚的针槽与针板的针槽是否一致。如果不一致，
则松开螺丝
4
，左右转动套筒
6
并进行调节。调节完之后，
拧紧螺丝
4
。
7.
请朝着箭头
A
方向按压压脚轴
5
，使得挡环
12
靠向
B
方
向，松开螺丝
3
。（此时应进行调解，以使膝升杆
13
和托
架
14
之间留有 1mm 的间隙。）
8.
请用螺丝
1
安装布导向板
2
。
4
3
3
12
A
B
14
13
10
6
5
8
9
7
2
1
11
1mm
10
3
3
12
A
B
14
13
4
11
2
1
5
1mm
6
8
9
7
图 28
图 27

