Posicionamiento del tirahilos del garfio y de las
guías de los hilos de los garfios
Ajuste de la cantidad de hilo del tirahilos del garfio
弯针打线片和过线件的标准安装位置
与打线凸轮打线量的调节
PRECAUCION 注意
Primero, siempre desconectar y desenchufar la máquina.
El ajuste subsiguiente del tirahilos del garfio ha de ser
efectuado por mecánicos calificados.
1.
Ajuste el tirahilos del garfio
1
cuando el garfio inferior se
encuentra en el extremo derecho de su carrera.
Ajuste el tirahilos del garfio
2
cuando el garfio superior se
encuentra en el punto máximo de su carrera. La posición está

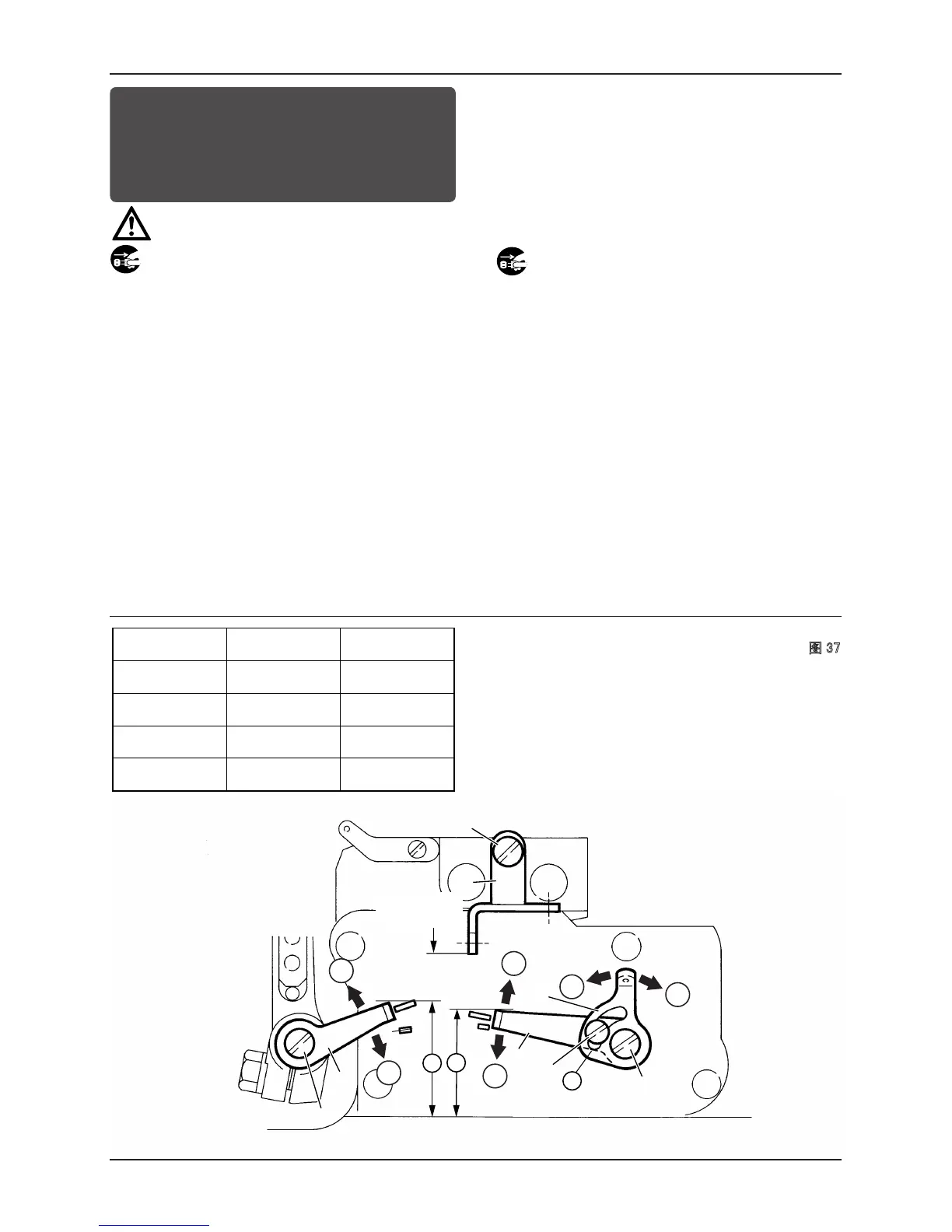

ndar de cada uno de los tirahilos del garfio es la siguiente (vé
ase la Fig. 37).
El ajuste se hace soltando los tornillos
3
y
4
, y, luego,
moviendo los tirahilos de los garfios
1
y
2
.
Para aumentar la cantidad suministrada del hilo del garfio,
mueva los tirahilos de los garfios
1
y
2
en dirección de (+).
Para reducir la cantidad suministrada del hilo del garfio,
mueva los tirahilos de los garfios
1
y
2
en dirección de (
).
2.
El tirahilos del garfio
5
ha de estar alineado con el tirahilos
del garfio
2
en el punto
C
. El ajuste se hace soltando el
tornillo
6
y moviendo el tirahilos del garfio
5
.
Para aumentar la cantidad suministrada del hilo del garfio,
mueva el tirahilos del garfio
5
en dirección de (+).
Para reducir la cantidad suministrada del hilo del garfio,
mueva el tirahilos del garfio
5
en dirección de (
).
3.
El guía-hilos
7
ha de estar en su posición más baja.
El ajuste se hace soltando el tornillo
8
y moviendo el guí
a-hilos
7
.
