Pegasus M852-13 - M832 Positionnement des Guide-Fil; M832 Positionieren der Fadenführungen

1
5
4
1
A
3
7
3
7
3
7
1
1
5
4
1
1
5
4
Die Mitte der Schraube mittig
im Schlitz ausrichten.
Placer le centre de la vis au
milieu de la fente.
M832-38, -48, 48P2,-70
Stichtyp: 516
Type de point: 516
M832-355
Stichtyp: 514+401
Type de point: 514+401
Nadel in unterem Totpunkt
Aiguille au point mort bas
Nadel in oberem Totpunkt
Aiguille au point mort haut
Nadel in unterem Totpunkt
Aiguille au point mort bas
Nadel in oberem Totpunkt
Aiguille au point mort haut
Die obere Begrenzung der Öse an der Kante von 1 ausrichten.
Placer la limite supérieure de l’œillet contre l’arête de 1.
Die obere Begrenzung der Öse an der Kante von 1 ausrichten.
Placer la limite supérieure de l’œillet contre l’arête de 1.
Nadel in unterem Totpunkt
Aiguille au point mort bas
Nadel in oberem Totpunkt
Aiguille au point mort haut
Die Mitte der Öse an der Kante von 1 ausrichten.
Placer le centre de l’œillet contre l’arête de 1.
An Linie A
ausrichten.
L’orienter
parallèlement
à la ligne A.
M832-86
Stichtyp: 516 (für Jeans)
Type de point: 516 (for jeans)
Oberste Position
La plus haute position
Oberste Position
La plus haute position

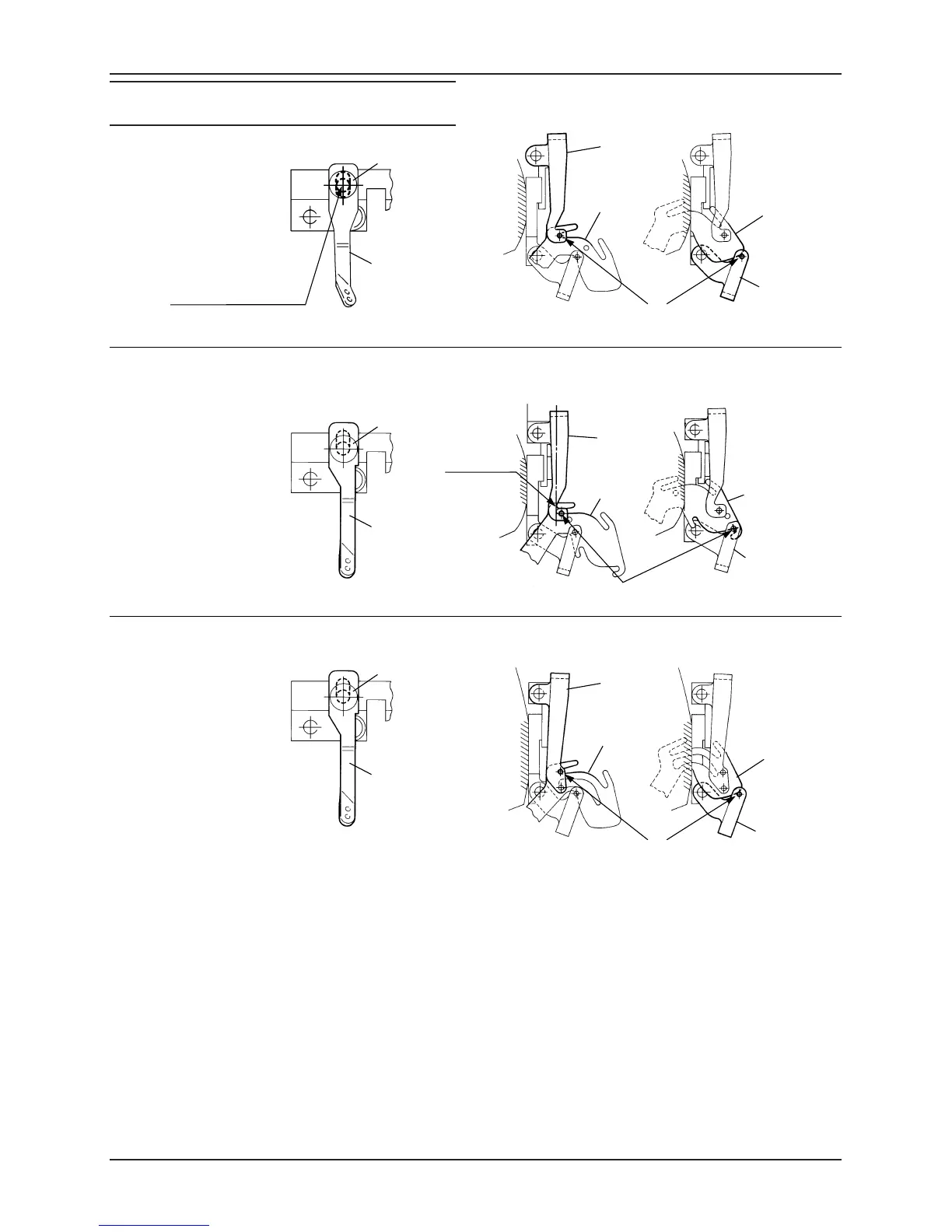

M832 Positionieren der Fadenführungen
M832 Positionnement des guide-fil
Fig.32
Abb.32

