Pegasus M852-13 - Diagrama Esquemático de la Mesa de la Máquina de Coser; 台板的加工图

54
69
79
115
101
165
185
83
195
12
R20
R23
3-R20
R10
159
75






A
A


118 136
45
84
139
138
20
D
E
C
B
B
66
33
75
(525)
590
378
298
332
310



20
60
106
140
250
290
9-R10
R20
R23
375
355
349
335
263
250
235
107
45
1200
Nota 注
Cuando la base de la máquina tiene un espesor mayor que
40 mm, entonces, cortarla a la medida indicada con .
当板的厚度为 40 mm 以上时，请同时进行  符号尺寸的加工。
25.5
9
1.5
40
25.5
13
3
Sección transversal B-B
B－B截面（×3）
40

para CDE
C、D、E 部
Nota
注
 Motores fabricados en el Japón

类似日本产电机时 210 mm
Motores Efka/Quick
类似埃夫卡�克维克电机时 238 mm

17
Agujero

17 穿透
请参照注
Véase la nota
Al lado derecho
台板的右侧面
Atrás 台板的后侧面
Adelante 台板的前侧面
Al lado izquierdo
台板的左侧面
Dimensiones estándares
标准尺寸
Sección transversal A-A
A－A截面（×4）

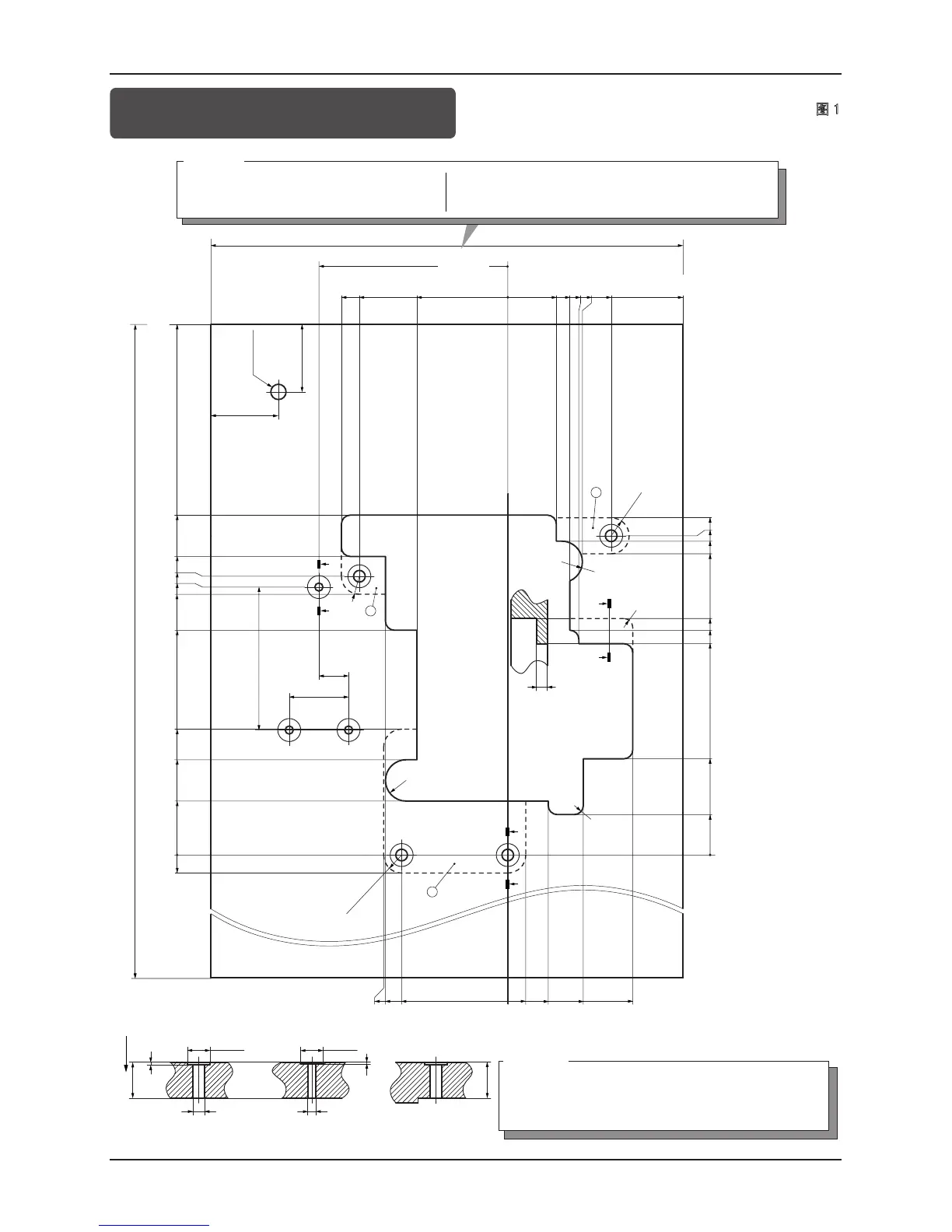

Diagrama esquemático de la mesa de la máquina de coser
台板的加工图
Montaje semisumergido
地面半沉式

Fig.1
图 1
