Beskrivelse af enheden
Vakuum - Sprayafgasning — 24.04.2020 - Rev. A
Dansk — 103
3.6 Restrisici
Denne enhed er fremstillet i overensstemmelse med det nuværende tekniske
niveau. Alligevel kan restrisici ikke udelukkes.
FORSIGTIG
Fare for forbrænding på varme overflader
På grund af de høje overfladetemperaturer i varmeanlæg er der fare for
forbrændinger af huden.
• Brug beskyttelseshandsker.
• Anbring relevante advarsler i nærheden af enheden.
FORSIGTIG
Fare for kvæstelser ved væske, der sprøjter ud under tryk
Der er fare for forbrændinger og kvæstelser, hvis varmt vand eller damp under
tryk pludselig slipper ud fra tilslutninger som følge af fejlbehæftet installation
eller vedligeholdelse.
• Sørg for, at installation, afmontering og vedligeholdelsesarbejdet udføres
fagligt korrekt.
• Sørg for, at trykket er taget af anlægget, før tilslutningerne installeres,
afmonteres eller vedligeholdes.
ADVARSEL
Fare for kvæstelse på grund af høj vægt
I kraft af enhedernes vægt er der fare for legemsbeskadigelse og ulykker.
• Brug altid egnet løftegrej ved transport og installation.
FORSIGTIG
Fare for kvæstelse ved kontakt med glykolholdigt vand
I anlægssystemer beregnet til kølekredsløb er der fare for irritation af hud og
øjne, hvis der opstår kontakt med glykolholdigt vand.
• Bær personligt sikkerhedsudstyr (f.eks. sikkerhedshandsker og
sikkerhedsbriller).
4 Beskrivelse af enheden
Servitec er en afgasnings- og efterfødningsstation.
Hovedanvendelsesområderne er varme- og kølekredsløb samt anlæg, hvor
opløste eller frie gasser skal undgås. Servitec er udstyret med følgende
sikkerhedsfunktioner:
• Ingen direkte indsugning af luft i kraft af kontrolleret trykholdesystem med
automatisk efterfødning.
• Ingen cirkulationsproblemer på grund af bobler i kredsløbsvandet.
• Reduktion af korrosionsskader i kraft af iltudtagning af påfyldnings- og
efterfødningsvandet.

Bemærk!
Drift og funktion ved høje systemtemperaturer (>70°C):
Mediets kogepunkt stiger på grund af genereret vakuum. På grund af
denne egenskab ændres mediets volumen i vakuum-sprøjterøret. Hvis
mediet koger, øges trykket og modvirker det genererede vakuum i
sprøjterøret. Takket være denne egenskab skifter afgasningstypen fra
vakuum-afgasning til termisk afgasning. Når mediet koger, er gassernes
opløselighed tæt på nul. En højere transportmængde ved pumpen (ved
temperaturer >70°C) medfører desuden ikke automatisk et højere
vakuum.

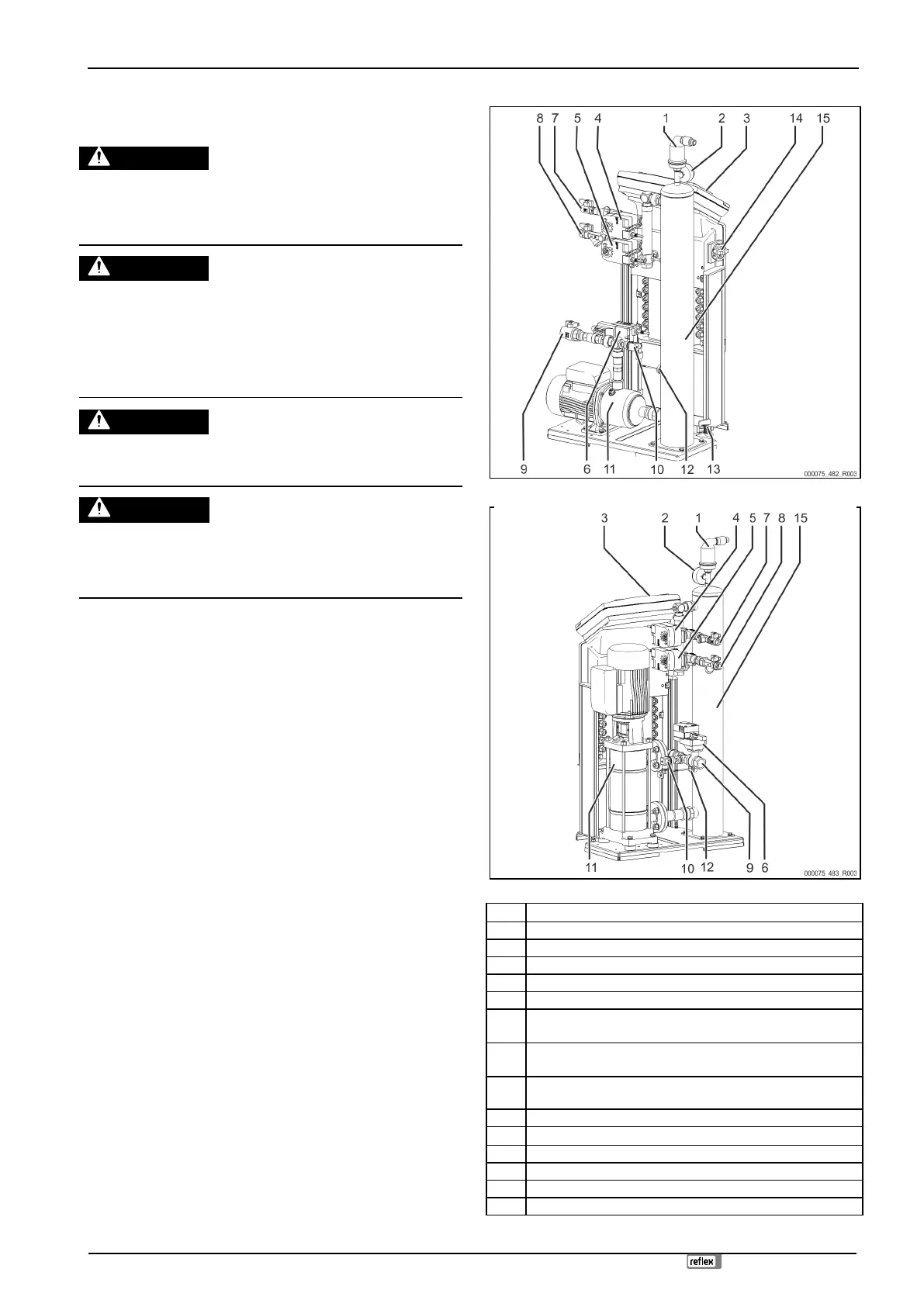

4.1 Oversigt
Servitec 35 – 60
Servitec 75 – 95
1
Afgasningsventil "DV"
2
Vakuummeter "PI"
3
Control touch-styring
4
2-vejs-motorkuglehane "CD" foran vakuum-sprøjterøret
5
2-vejs-motorkuglehane "WV" foran vakuum-sprøjterøret
6
Styrekuglehane "PV" efter pumpe "PU"
7
Tilslutning "WC" til efterfødningen
• Indgang til det gasrige vand fra efterfødningen
8
Tilslutning "DC" til afgasningen
• Indgang til det gasrige vand fra anlægssystemet
9
Tilslutning "DC" til afgasningen
• Udgang til det afgassede vand
10
Trykafbryder "PIS"
11
Pumpe "PU"
12
Vandmangelafbryder
13
Påfyldnings- og aftapningshane "FD"
14
Hovedafbryder
15
Vakuum-sprøjterør "VT"
