Vakuum - Sprayafgasning — 24.04.2020 - Rev. A
Livsfarlige kvæstelser ved elektrisk stød.
Ved berøring af strømførende dele er der fare for livsfarlige kvæstelser.
• Forvis dig om, at strømmen til anlægget, som enheden installeres på, er
afbrudt.
• Forvis dig om, at andre ikke kan tænde for anlægget igen.
• Forvis dig om, at det kun er en elektriker, der udfører installationsarbejde
på den elektriske tilslutning af apparatet og kun efter de gældende regler.
Fare for kvæstelser ved væske, der sprøjter ud under tryk
Der er fare for forbrændinger og kvæstelser, hvis varmt vand eller damp under
tryk pludselig slipper ud fra tilslutninger som følge af fejlbehæftet installation
eller vedligeholdelse.
• Sørg for, at installation, afmontering og vedligeholdelsesarbejdet udføres
fagligt korrekt.
• Sørg for, at trykket er taget af anlægget, før tilslutningerne installeres,
afmonteres eller vedligeholdes.
Fare for forbrænding på varme overflader
På grund af de høje overfladetemperaturer i varmeanlæg er der fare for
forbrændinger af huden.
• Brug beskyttelseshandsker.
• Anbring relevante advarsler i nærheden af enheden.
Fare for kvæstelse ved fald eller stød
Kvæstelser ved fald eller stød på anlægsdele under monteringen.
• Bær personligt sikkerhedsudstyr (sikkerhedshjelm, sikkerhedstøj,
beskyttelseshandsker, sikkerhedssko).
Bemærk!
Bekræft i attesten, at installation og idrifttagning er udført fagligt
korrekt. Dette er også en forudsætning for, at garantikrav kan
imødekommes.
– Lad Reflex-fabrikskundeservice udføre første idrifttagning samt
den årlige vedligeholdelse.
6.1 Kontrol af leveringstilstanden
Før enheden afleveres, kontrolleres og emballeres den omhyggeligt. Dog kan
beskadigelser under transporten ikke udelukkes.
Gør som følger:
1. Kontroller leveringen efter modtagelsen med henblik på
• fuldstændighed
• mulige beskadigelser under transporten
2. Dokumenter skaderne.
3. Kontakt speditøren for at reklamere over skaden.
6.2 Fo rberedelser
Den leverede enheds tilstand:
• Kontroller, at alle forskruninger og elektriske tilslutninger på Servitec
sidder fast.
Efterspænd skruerne og forskruningerne, hvis det er nødvendigt.
Forberedelse til installation af enheden:
• Frostfrit, velventileret rum.
• Rumtemperatur > 0 til maks. 45 °C.
• Jævnt, bæredygtigt gulv med mulighed for afløb.
• Påfyldningstilslutning DN 15 iht. DIN 1988 -100/ -600 / DIN EN 1717.
• El-tilslutning 230 V~, 50/60 Hz, 16 A med forkoblet FHI-relæ:
Udløsningsstrøm 0,03 A.
Servitec kan betjenes i to driftsarter med henblik på efterfødning af anlægsvand.
Når Servitec opstilles, skal det positioneres som følger i anlægget:
• Trykafhængig efterfødning af anlægsvand (Magcontrol).
– Opstil Servitec i nærheden af trykekspansionsbeholderen.
• Niveauafhængig efterfødning af anlægsvand (Levelcontrol).
– Opstil Servitec på anlægssiden i returløbet før returløbsiblandingen.
Bemærk!
Efterfødningsledning til Servitec.
– Brug systemadskilleren Fillset, når efterfødningsledningen sluttes
til drikkevandsnettet.
– De gældende direktiver og forskrifter for det enkelte land skal
overholdes.
Bemærk!
Overhold Reflex' planlægningsretningslinjer.
– Ved planlægningen skal det kontrolleres, at Servitecs
arbejdsområde ligger mellem starttrykket "pa" og sluttrykket "pe"
i trykholdesystemets arbejdsområde.
Skader på grund af ukyndig installation
Tilslutning af rørledninger eller anlæggets komponenter kan medføre større
belastninger af enheden.
• Sørg for, at rørtilslutningerne mellem enhed og anlæg installeres uden
spændinger og vibrationer.
• Sørg for at understøtte rørledninger eller apparater, hvis der er behov for
det.
Materielle skader på grund af utætheder
Materielle skader på anlægssystemet på grund af utætheder i
tilslutningsledningerne til enheden.
• Brug tilslutningsledninger med passende resistens over for
anlægssystemets temperatur.
Installer helst enheden på varmeanlæggenes returløbsside.
– På denne måde sikres det, at apparatet betjenes inden for det tilladte tryk-
og temperaturområde.
– Ved anlæg med iblanding ved returløb eller hydrauliske sporskifter udføres
indbygningen før blandepunktet, så afgasningen foregår i
hovedvolumenstrømmen "V" ved temperaturer ≤ 90 °C.
Enheden er formonteret og skal tilpasses de lokale forhold. Færdiggør
tilslutningerne på anlæggets vandside samt elektrisk tilslutning iht.
klemskemaet, se kapitlet 6.5 "Elektrisk tilslutning" på side 108.
Bemærk!
Vær opmærksom på, at armaturerne er lette at betjene, og at
tilslutningsledningerne kan trækkes, når enheden monteres.

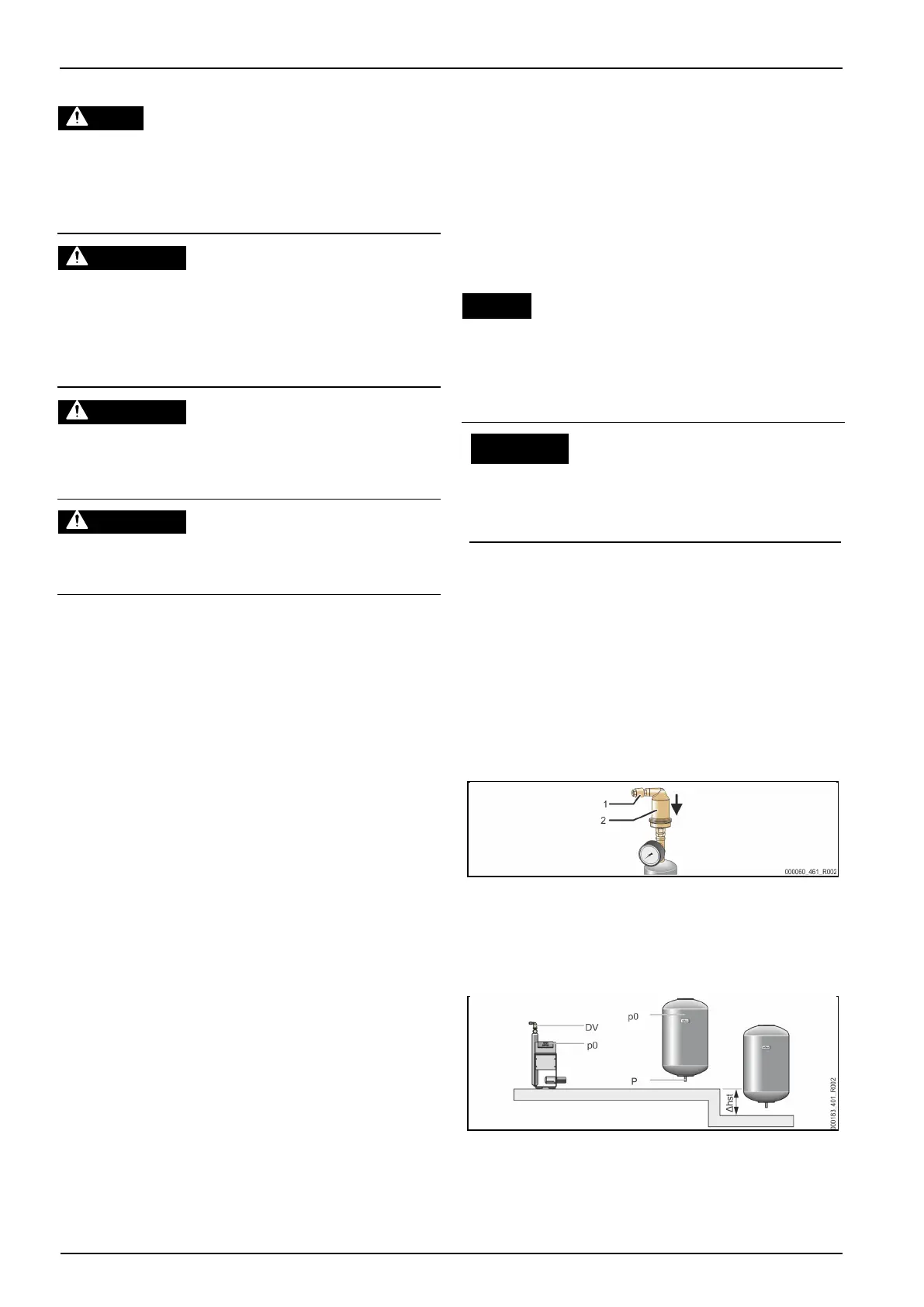

6.3.1 Montering af påbygningsdelene
Monter afgasningsventilen "DV" (2) med kontraventilen (1) på vakuum-
sprøjterøret "VT". Kontroller, at alle forskruninger på Servitec sidder fast.
6.3.2 Opstillingssted
Servitec monteres på gulvet. Fastgørelsesmidlerne skal vælges i
overensstemmelse med gulvets beskaffenhed og Servitecs vægt.
Bemærk!
Tag passende forholdsregler med henblik på en mulig højdeforskel "h
st
"
mellem trykekspansionsbeholderen og enheden, når
mindstedriftstrykket "P
0
" beregnes.
