Reflex Servitec 35 - Rozhraní RS-485; Potvrzení O MontážI a Spuštění; 7 První Uvedení Do Provozu; Kontrola Podmínek Pro Uvedení Do Provozu

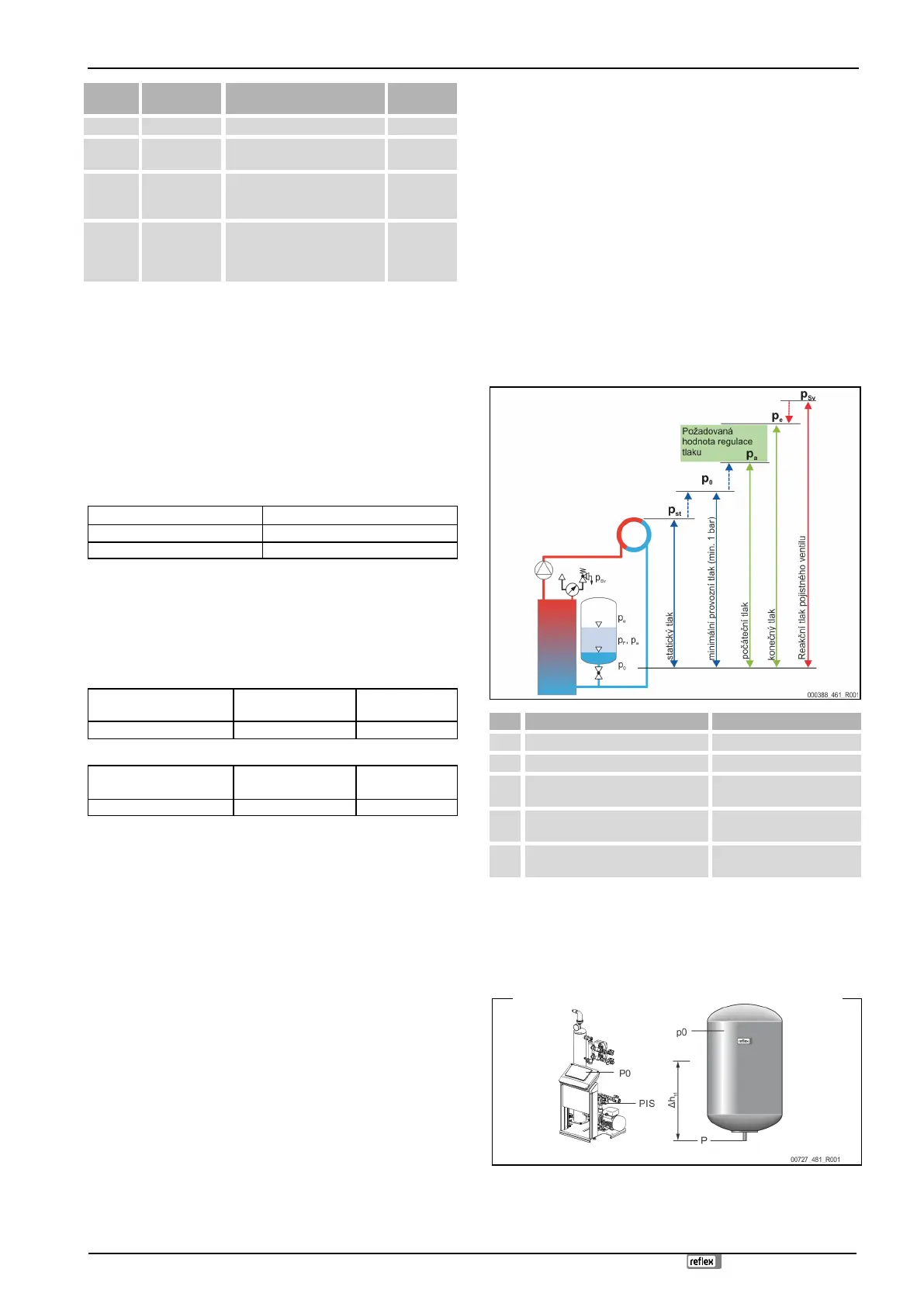

První uvedení do provozu
vakuum - ostřikovací odplyňování — 24.04.2020 - Rev. A
Česky — 203
Číslo
svorky
Signál
Funkce
Kabeláž
31
GND
vybavení
32
+ 24 V
Spínač nedostatku vody –
ochrana před chodem na sucho
Ze závodu
33
E1
Kontaktní vodoměr, pro
vyhodnocení napájení, svorka
32/33 uzavřen = počítací impuls.
Z výroby,
doplňkové
vybavení
34
E2
Spínač nedostatku vody, svorka
32/34. Kabel spínače nedostatku
vody veďte šroubovým spojením
a připojte ke svorkám
Ze závodu
6.5.2 Rozhraní RS-485
6.5.2.1 Připojení rozhraní RS-485
Propojení připojte takto:
1. Použijte pro připojení rozhraní následující kabel:
– Licky (TP), 4 × 2 × 0,8, maximální celková délka sběrnice 1000 m.
2. Připojte rozhraní ke svorkám 29, 30, 31 od desky ve skříňovém rozvaděči.
– Pro připojení rozhraní, viz kapitola 6.5 "Elektrické připojení" na
stránce 202.
3. Při použití přístroje ve spojení s řídící ústřednou, která nepodporuje
rozhraní RS-485 (například rozhraní RS-232), musí být použit adaptér.
6.6 Potvrzení o montáži a spuštění
Údaje dle typového štítku:
P
0
Typ:
P
SV
Výrobní číslo:
Přístroj byl namontován a zprovozněn dle návodu k obsluze. Nastavení řízení
odpovídá místním podmínkám.

Důležité upozornění!
Mění-li se ze závodu nastavené hodnoty přístroje, zapište to do tabulky
potvrzení o údržbě, viz kapitola 9.4 "Osvědčení o údržbě" na stránce 211.
pro montáž
místo, datum
firma
podpis
pro spuštění
místo, datum
firma
podpis
7 První uvedení do provozu

Důležité upozornění!
Potvrďte odbornou montáž a spuštění v potvrzení o montáži, spuštění a
údržbě. Je to podmínka pro nároky ze záruky.
- První spuštění a roční údržbu nechte provést zákaznickou službou
Reflex.
7.1 Kontrola podmínek pro uvedení do provozu
Stanice Servitec je připravena k prvnímu spuštění, jestliže byly dokončeny práce
popsané v kapitole Montáž.
• Proběhlo sestavení zařízení Servitec.
• Jsou vytvořeny přípojky stanice Servitec k zařízení a zařízení regulace tlaku
je provozuschopné.
– Odplyňovací vedení k systému zařízení.
– Odplyňovací vedení od systému zařízení.
• Vodní přípojka stanice Servitec slouží k napájení vody a je připravená
k provozu, pokud je nutné ji automaticky napájet.
• Přípojná potrubí stanice Servitec jsou před uvedením do provozu
propláchnutá a zbavená zbytků po svařování a nečistot.
• Systém zařízení je plněn vodou a odvzdušněn od plynů, takže je zajištěna
cirkulace napříč celým systémem.
• Elektrické připojení je vytvořeno dle platných národních a místních
předpisů.
7.2 Nastavení minimálního provozního tlaku pro Magcontrol
Minimální provozní tlak „p
0
“ se zjistí přes místo stanice Servitec.
Popis
Výpočet
p
st
Statický tlak
= statická výška (h
st
)/10
p
0
Minimální provozní tlak
= p
st
+ 0,2 baru (doporučení)
p
a
Počáteční tlak (tlak plnění studenou
vodou)
= p
0
+ 0,3 baru
p
e
Koncový tlak
≤ p
Sv
– 0,5 baru (pro p
Sv
≤
5,0 baru)
p
Sv
Reakční tlak pojistného ventilu
≥ p
0
+ 1,2 baru (pro p
Sv
≤
5,0 baru)
Výpočet minimálního provozního tlaku lze pro konfiguraci vypočítat a uložit
přímo při prvním uvedení do provozu prostřednictvím aplikace Reflex Control
Smart. Vždy zkontrolujte také správný vstupní tlak MAG v zařízení. Postupujte
následovně:
1 Nastavte řízení v aplikaci na „Magcontrol“.
2. Zjistěte minimální provozní tlak „P0“ přístroje v závislosti na vstupním
tlaku „p0“ membránové tlakové expanzní nádoby.
