Вакуумный деаэратор — 24.04.2020 - Rev. A
Угроза для жизни в случае поражения электрическим током.
Контакт с токоведущими деталями может привести к опасным для жизни
травмам.
• Убедиться в том, что установка, в которую монтируется устройство,
обесточена.
• Должна быть обеспечена защита от включения установки другими
лицами.
• Монтажные работы на электрическом присоединении устройства
должны проводиться только профессиональным электриком, с
соблюдением правил электротехники.
Опасность травмирования выходящей под давлением жидкостью
Нарушение правил монтажа, демонтажа и работ по техобслуживанию
может привести к получению ожогов и травмированию на присоединениях
вследствие внезапного выброса горячей воды или горячего пара под
давлением.
• Монтаж, демонтаж и работы по техобслуживанию должны
производиться с соблюдением всех предписаний.
• Перед началом работ по монтажу, демонтажу и техническому
обслуживанию на присоединениях необходимо убедиться в том, что
система находится в безнапорном состоянии.
Опасность ожогов о горячие поверхности
Горячие поверхности отопительных систем могут стать причиной получения
ожогов кожи.
• Пользоваться защитными перчатками.
• Разместить вблизи устройства соответствующие предупреждения.
Опасность травмирования при падениях и ударах
Ушибы при падениях и ударах о части установки во время монтажа.
• Пользоваться индивидуальными средствами защиты (каска, защитная
одежда, защитные ботинки и перчатки).
Указание!
Надлежащее проведение монтажа и ввода в эксплуатацию должно
быть подтверждено в журнале монтажа, ввода в эксплуатацию и
техобслуживания. Без этого предоставление гарантийных услуг
будет невозможным.
– Первый ввод в эксплуатацию и ежегодное техобслуживание
следует поручать специалистам заводской сервисной службы
Reflex.
6.1 Проверка состояния поставки
Перед отправкой заказчику устройство тщательно проверяется и
упаковывается. Мы не можем исключить вероятности повреждения
оборудования во время транспортировки.
Действовать следующим образом:
1. После получения товара проверить поставку.
• Комплектность.
• Наличие транспортных повреждений.
2. Зафиксировать повреждения документально.
3. Для предъявления рекламаций связаться с экспедитором.
6.2 Подготовка
Состояние поставленного устройства:
• Проверить плотности посадки всех резьбовых и электрических
соединений Servitec.
При необходимости подтянуть винты и резьбовые соединения.
Подготовка к монтажу устройства:
• Защищенное от морозов, хорошо проветриваемое помещение.
• Температура в помещении > 0, но не более 45 °C.
• Ровный прочный пол с возможностью отвода воды.
• Соединение для наполнения DN 15 согл. DIN 1988 -100/ -600 / DIN EN
1717.
• Электрическое подключение ~230 В, 50/60 Гц, 16 А с предвключенным
выключателем защиты от токов утечки: ток срабатывания 0,03 А.
Servitec может эксплуатироваться в двух режимах для подпитки водой. При
размещении Servitec учитывайте его положение в системе:
• Подпитка контурной воды с управлением по давлению (Magcontrol).
– Установите Servitec вблизи расширительного резервуара.
• Подпитка контурной воды с управлением по уровню (Levelcontrol).
– Установите Servitec на стороне системы – в обратной
магистрали и перед точкой подмешивания.
Указание!
Линия подпитки к Servitec.
– Использовать системный разделитель Fillset, если линия
подпитки подключена к сети питьевого водоснабжения.
– Должны соблюдаться действующие нормы и предписания
соответствующей страны.
Указание!
Соблюдать предписания по проектированию Reflex.
– При проектировании учитывайте, что рабочий диапазон
Servitec находится в рабочем диапазоне системы
компенсации давления между начальным давлением «pa» и
конечным давлением «pe».
Повреждения при неквалифицированном монтаже
Со стороны присоединений трубопроводов или аппаратов установки могут
возникать дополнительные нагрузки на устройство.
• Монтаж трубных соединений между устройством и системой не
должен приводить к возникновению напряжений и вибраций.
• При необходимости трубопроводы и аппараты должны быть
установлены на опорах.
Материальный ущерб из-за утечек
Повреждение системы из-за утечек на соединительных линиях к
устройству.
• Использовать соединительные линии с надлежащей стойкостью к
рабочей температуре системы.
Устройство преимущественно монтируется на возвратной стороне систем
отопления.
– Это необходимо для того, чтобы устройство эксплуатировалось в
допустимом диапазоне давления и температуры.
– В системах с подмешиванием теплоносителя в возвратной
магистрали или с гидравлическими переходниками монтаж
осуществляется перед точкой смешивания, чтобы деаэрация
основного потока «V» осуществлялась при температурах ≤ 90 °C.
Устройство предварительно смонтировано и должно быть адаптировано к
условиям на месте эксплуатации. Укомплектование водяных
присоединений к системе и электрического присоединения должно
осуществляться согласно схеме соединений, см. главу 6.5 "Электрическое
подключение" стр. 182.
Указание!
При монтаже учитывайте необходимость доступа к арматурам и
подвода соединительных линий.
6.3.1 Монтаж навесных компонентов

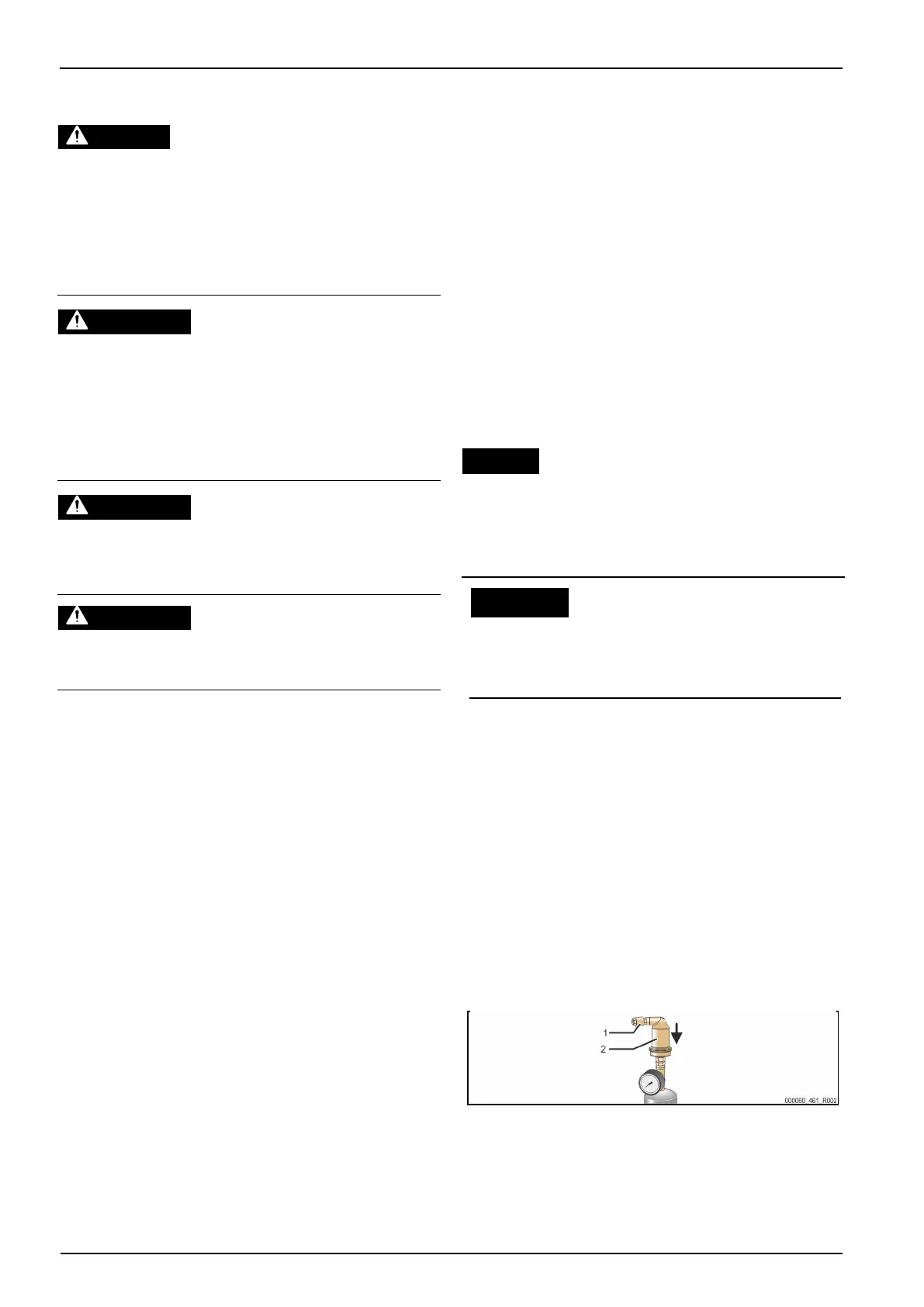

Смонтировать деаэрационный клапан «DV» (2) с обратным клапаном (1) на
вакуумной распылительной трубе «VT». Проверить затяжку резьбовых
соединений Servitec.
6.3.2 Место размещения
Servitec монтируется на полу. Крепежный материал подбирают на месте
размещения с учетом свойств пола и веса устройства Servitec.
