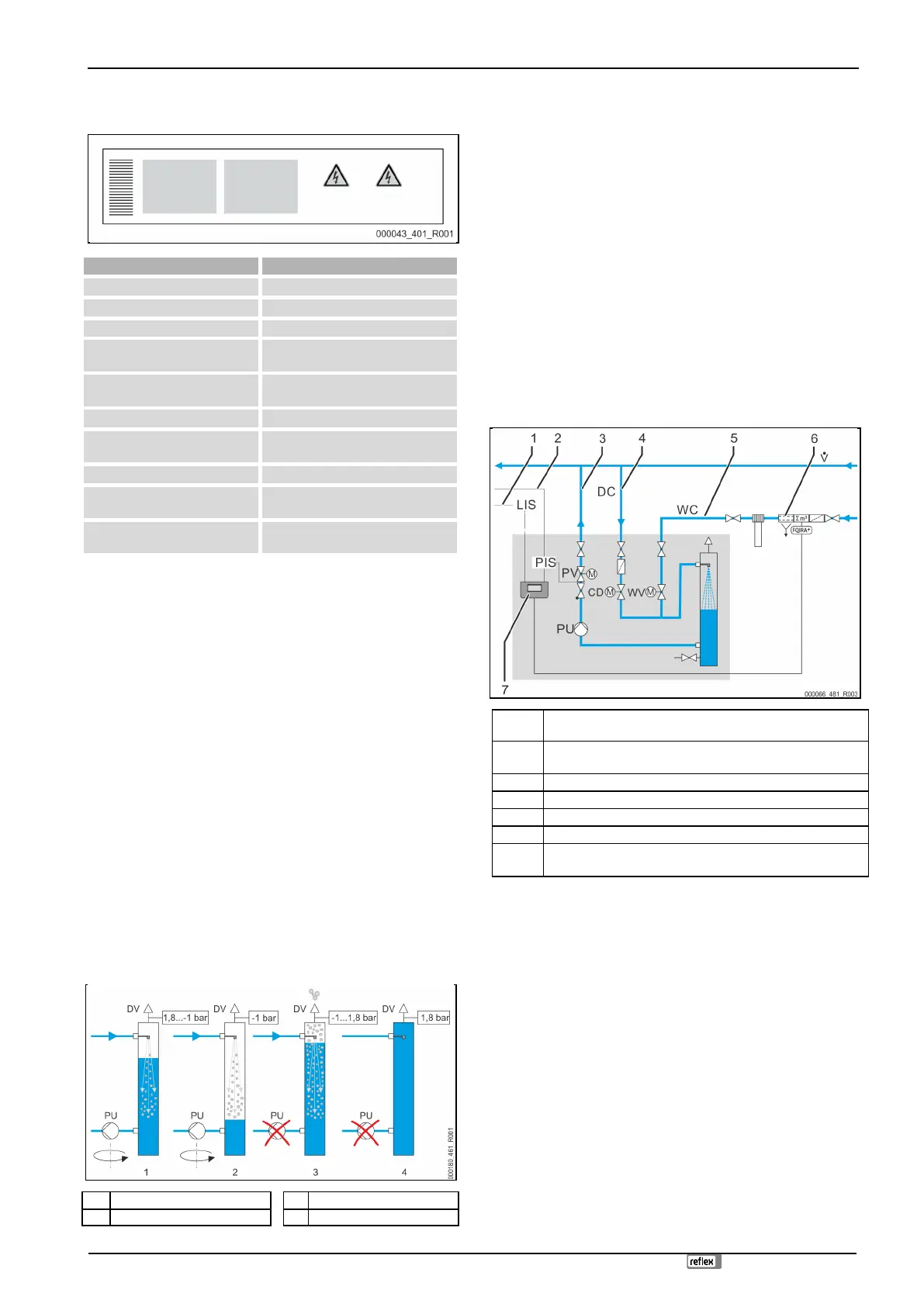

Apparatbeskrivelse
Vakuum - sprayavgassing 24.04.2020 - Rev. A
Norsk 123
4.2 Identifikasjon
Typeskiltet er under skruedekselet på styringen. Her finner du opplysninger om
produsent, byggr, produksjonsnummer samt de tekniske dataene.
Påføring på typeskiltet
Betydning
Type
Enhetsbetegnelse
Serial No.
Serienummer
min. / max. allowable pressure P
Minimum / maksimum tillatt trykk
max. continuous operating
temperature
Maksimum permanent driftstemperatur
min. / max. allowable temperature /
flow temperature TS
Minimum / maksimum tillatt temperatur
/ tilførselstemperatur TS
Year built
Produksjonsår
min. operating pressure set up on
shop floor
Minimum driftstrykk stilt inn
fabrikken
at site
Innstilt minimum driftstrykk
max. pressure saftey valve factory -
aline
Fabrikkinnstilt responstrykk fra
sikkerhetsventilen
at site
Innstilt responstrykk fra
sikkerhetsventilen
4.3 Funksjon
Servitec er egnet for avgassing av vann fra anlegget og for ettermatingsvannet.
Den trekker ut opptil 90 % av gassene som er løst i vannet. Avgassingen forløper
i tidsstyrte sykluser. En syklus består av følgende faser:
Innspyting og vakuumering
Tilførselen "DC" av gassrikt vann fra anlegget til vakuum-sprøyterøret "VT"
er åpnet. Alt etter behov forstøves delstrømmer av det gassrike
anleggsvannet og av ettermatingsvannet inn i vakuum-spyterøret via
ledningene "DC" og "WC". Siden det spytes mindre vann inn i
sprøyterøret enn som ledes tilbake fra vakuum-sprøyterøret via pumpe
"PU" til anlegget, oppstår det et vakuum i spyterøret. Pumpen "PU"
bygger opp et vakuum i sprøyterøret, til vannets metningstrykk er nådd.
Undertrykket vises på vakuummåleren "PI". Den store overflaten til det
forstøvede vannet og fallet av gassmetningstrykket frem til vakuum fører
til avgassing av vannet. Det avgassede vannet blir ved hjelp av pumpen
ført fra vakuum-sprøyterøret tilbake til anlegget. Der er det igjen i stand til
å løse opp gassene.
Utskyving
Pumpen "PU" slår seg av. Det blir fortsatt sprøytet vann inn i vakuum-
sprøyterøret "VT" og avgasset. Vannstanden i vakuum-sprøyterøret stiger.
Gassene som er skilt ut av vannet, skilles ut via avgassingsventilen "DV".
Hviletid
Når gassen er skilt ut, blir Servitec værende i ro en bestemt tid til neste
syklus starter.
Forløp til avgassingssyklusen i vakuum-sprøyterøret "VT"
Eksempel: Kjølevannsystem 30 °C, anleggstrykk 1,8 bar, anleggsavgassing "DC"
i drift, ettermatingsavgassing "WC" lukket.
1
Innspyting og vakuumering
3
Utskyving
2
Innspyting og vakuumering
4
Hviletid
Avgassing
Hele avgassingsprosessen tilpasses hydraulisk via et hydraulikksystem ved hjelp
av reguleringskuleventilen "PV" og Servitec-styringen. Driftsstatusen overvåkes
og vises på displayet på Servitec-styringen. I styringen kan man velge mellom og
stille inn 3 forskjellige avgassingsprogrammer og 2 forskjellige
ettermatingsvarianter.
Avgassingsprogrammer
Permanent avgassing:
For permanent avgassing over flere timer og dager med en serie
avgassingssykluser uten pausetider. Dette programmet anbefales etter
igangsetting og etter reparasjoner.
Intervallavgassing:
En intervallavgassing består av et begrenset antall avgassingssykluser. Det
tas en pause mellom intervallene. Dette programmet anbefales for
permanent drift.
Ettermatingsavgassing:
Med denne innstillingen avgasses bare ettermatingsvannet. Det avgasses
ikke hele systemet.
Ettermatingsvarianter
Det finnes to ettermatingsvarianter. Disse overvåkes ved hjelp av
ettermatingstiden og ettermatingssyklusene.
1
Styreledning fra en trykkholdestasjon for å sette i gang ettermating i
driftsmodus "Levelcontrol"
2
Signalledning fra trykkmåleomformeren "PIS" i ettermatingsvariant
"Magcontrol"
3
Avgassingsledning "DC" (avgasset vann)
4
Avgassingsledning "DC" (gassrikt vann)
5
Ettermatingsledning "WC"
6
Servitec
7
Opsjonelt tilleggsutstyr se kapittel 4.5 "Valgfritt tilleggsutstyr" på
side 124
Magcontrol:
For anlegg med membran-trykkekspansjonsbeholdere.
Trykket i varme- eller kjølesystemet registreres og
overvåkes ved hjelp av den integrerte
trykkmåleomformeren "PIS". Hvis trykket faller under det
beregnede fylletrykket, aktiveres ettermatingsavgassingen.
Levelcontrol:
For anlegg med trykkholdestasjoner.
Avhengig av nivået i beholderen for trykkholdestasjonen
"LIS", ettermates det direkte inn i anlegget.
Ettermatingsfunksjonen kan utløses via et eksternt
230 V ~ signal.
4.4 Leveringsomfang
Leveringsomfanget er beskrevet på pakkseddelen, og innholdet vises på pakken.
Kontroller umiddelbart etter at varen er ankommet om den er komplett og om
den er skadet. Informer umiddelbart om eventuelle transportskader.
Grunnutstyr for avgassing:
Styring av Servitec.
Avgassingsventil "DV" pakket i en pappeske.
Folielomme med bruksanvisning og elektrisk koblingsskjema (plassert på
Servitec).
Servitec er forhåndsmontert og leveres på en pall.
