3.6 Zvyšné riziká
Tento prístroj je vyrobený podľa aktuálneho stavu techniky. Napriek tomu sa
nedajú zvyšné riziká nikdy vylúčiť.
POZOR
Nebezpečenstvo popálenia na horúcich povrchoch
Vo vykurovacích zariadeniach môže dôjsť prostredníctvom vysokých
povrchových teplôt k popáleninám kože.
• Noste ochranné rukavice.
• Upevnite zodpovedajúce varovné pokyny v blízkosti prístroja.
POZOR
Nebezpečenstvo poranenia v dôsledku kvapaliny unikajúcej pod tlakom
Na prípojkách môže dôjsť pri chybnej montáži, demontáži alebo údržbárskych
prácach k popáleninám a poraneniam, keď horúca voda alebo horúca para pod
tlakom náhle uniká.
• Zaistite odbornú montáž, demontáž alebo údržbárske práce.
• Zaistite, aby zariadenie bolo bez tlaku skôr, než prevediete montáž,
demontáž alebo údržbárske práce na prípojkách.
VAROVANIE
Nebezpečenstvo poranenia v dôsledku vysokej hmotnosti
Prístroje majú vysokú hmotnosť. Tým existuje nebezpečenstvo telesných škôd a
úrazov.
• Používajte na prepravu a na montáž vhodné zdvíhacie zariadenia.
POZOR
Nebezpečenstvo poranenia pri kontakte s vodou s obsahom glykolu
V systémoch zariadení pre chladiace okruhy to môže viesť pri kontakte s vodou s
obsahom glykolu k podráždeniam kože a očí.
• Noste osobnú ochrannú výstroj (napríklad ochranný odev, ochranné
rukavice a ochranné okuliare).
4 Popis prístrojov
Servitec je odplyňovacia a dopĺňacia stanica. Oblasti hlavného použitia sú
vykurovacie a chladiace okruhy ako aj zariadenia, v ktorých sa má zabrániť
prevádzkovým poruchám vplyvom uvoľnených alebo voľných plynov. Servitec
ponúka nasledujúce bezpečnosti:
• Žiadne priame nasávanie vzduchu prostredníctvom kontroly udržiavania
tlaku s automatickým dopĺňaním.
• Žiadne cirkulačné problémy prostredníctvom voľných bublín v cirkulujúcej
vode.
• Redukcia koróznych škôd prostredníctvom extrakcie kyslíka z plniacej a
dopĺňanej vody.

Upozornenie!
Prevádzka a funkcia pri vysokých systémových teplotách (>70°C):
Pomocou vytvoreného vákua klesá bod varu média. Z tejto vlastnosti
vyplýva zmena objemu média vo vákuovom rozprašovacom potrubí. Ak
vrie médium, zvýši sa tlak a pôsobí proti vytvorenému vákuu v
rozprašovacom potrubí. Vďaka tejto charakteristike sa mení typ
odplyňovania z vákuového odplyňovania na termické odplyňovanie. Vo
varnom stave média je rozpustnosť plynov takmer nulová. Vyššie
dopravované množstvo čerpadla nespôsobí (pri teplotách >70°C) pritom
automaticky vyššie vákuum.

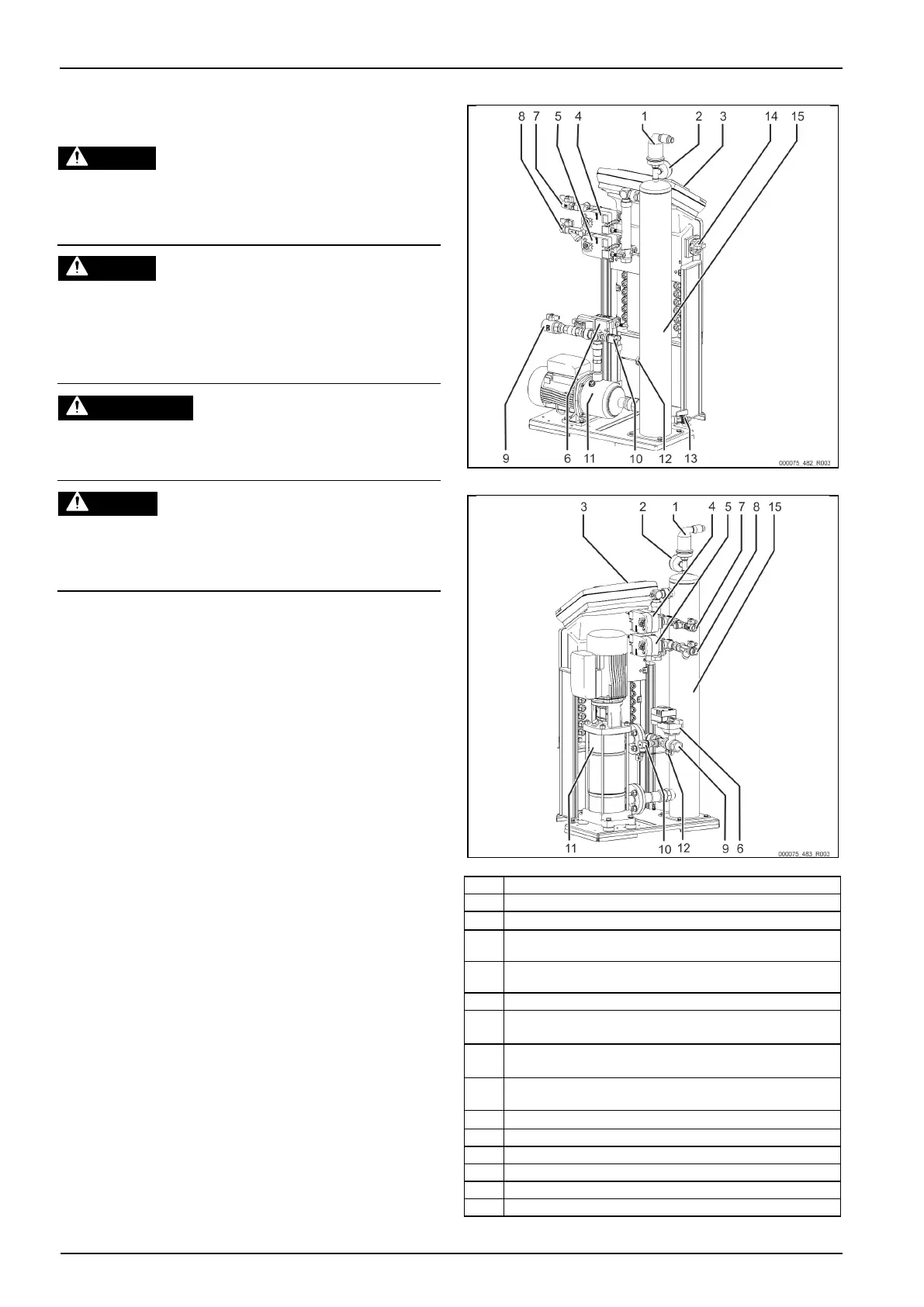

4.1 Pr ehľadné zobrazenie
Servitec 35 – 60
Servitec 75 – 95
1
Odplyňovací ventil „DV“
2
Vákuometer „PI“
3
Control Touch Riadenie
4
2 cestný guľový kohút motora „CD“ pred vákuovým rozprašovacím
potrubím
5
2 cestný guľový kohút motora „WV“ pred vákuovým rozprašovacím
potrubím
6
Regulačný guľový kohút „PV“ po čerpadle „PU“
7
Prípojka „WC“ pre dopĺňanie
• Vstup pre vodu s bohatým obsahom plynu z dopĺňania
8
Prípojka „DC“ pre odplyňovanie
• Vstup pre vodu s bohatým obsahom plynu zo systému zariadení
9
Prípojka „DC“ pre odplyňovanie
• Výstup pre odplynenú vodu
10
Tlakový spínač "PIS"
11
Čerpadlo „PU“
12
Spínač nedostatku vody
13
Plniaci a vyprázdňovací kohúť "FD"
14
Hlavný vypínač
15
Vákuové rozprašovacie potrubie „VT“
