Asennus
316 Suomi
Tyhjiö - suihkutuskaasunpoisto 24.04.2020 - Rev. A
Servitecin ohjauksesta asetetaan asiakasvalikossa käyttavaksi ”Magcontrol”.
mä käyttötila koskee laitoksia, joissa on kalvopaisuntasäiliö. Lisäsyöttö
tapahtuu paineesta riippuen. Siihen tarvittava paineanturi ”PIS” on integroitu
Serviteciin. Kaasunpoistoletkujen ”DC” liitännät tehdään kalvopaisuntasäiliön
lähelle. Siten varmistetaan tarkka paineenvalvonta tarpeita vastaavalle
lisäsyötölle.

Huomautus!
Liitä kaasunpoistoletkut laitoksen takaa hydraulisen suodattimen eteen.
Sitenilytetään sallittu lämpötila-alue 0 °C - 90 °C.

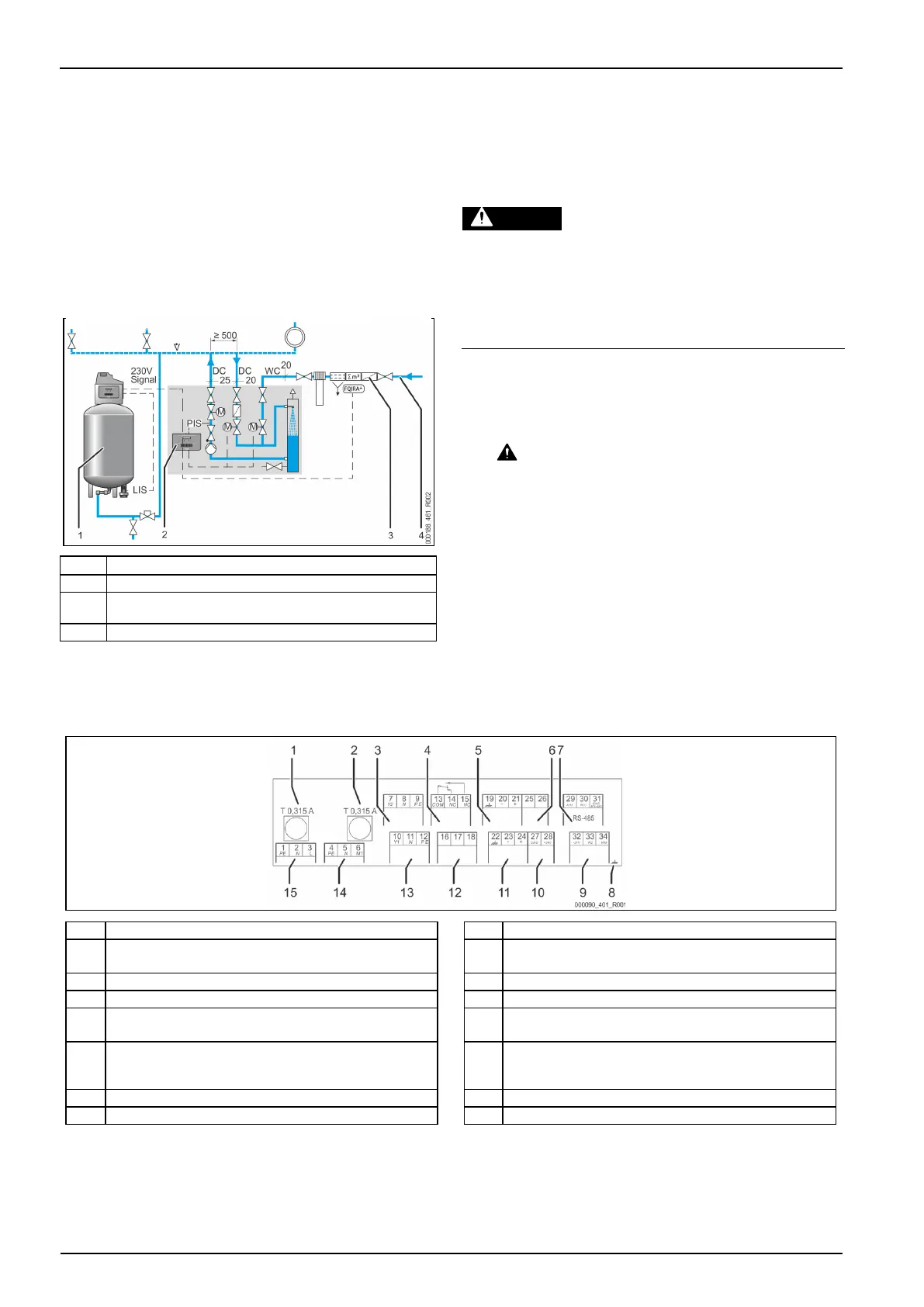

6.4.2 Tasosta riippuva lisäsyöttö Levelcontrol
Esimerkillinen näkymä usean kattilan laitoksesta, johon siltyy paluuvirtauksen
sekoitus ja kompressoriohjattu paineenpitoasema.
1
Paineenpitoasema
2
Servitec
3
Valinnaiset livarusteet Katso luku 4.5 "Valinnaiset livarusteet"
sivulla 313
4
Lisyöttöletku "WC"
Servitecin ohjauksesta asetetaan asiakasvalikossa käyttavaksi ”Levelcontrol”.
Kyseinen käyttapa koskee paineenpitoasemilla varustettuja järjestelmiä ja
mahdollistaa elastisen käyttötavan tasaisella paineella.
Tarpeita vastaava veden lisäsyöttö tapahtuu paineenpitoaseman paisuntasäiliön
mitatun täyttilan mukaisesti.yttötila mitataan paineenmittausrasian ”LIS”
avulla ja luovutetaan paineenpitoaseman ohjaukselle. Se lähettää 230 V:n
signaalin Servitecin ohjaukselle, jos vesimäärä on liian alhainen. Veden lisäsyöttö
tapahtuu kontrolloidusti lisäsyöttöaikaa ja lisäsyöttöjaksoja valvoen
lisäsyöttöletkulla ”WC”.
6.5 Sähkökytkentä
VAARA
Sähköisku voi aiheuttaa hengenvaarallisia loukkaantumisia.
Virtaa johtaviin osiin koskeminen voi aiheuttaa hengenvaarallisia
loukkaantumisia.
Varmista, että laitteisto, johon laite asennetaan, on kytketty
jännitteetmään tilaan.
Varmista, ettei kukaan toinen henkilö voi kytk laitteistoa takaisin päälle.
Varmista, että laitteen sähkökytkentään liittyt asennustyöt teetetään
aina sähköalan ammattilaisilla sähköteknisten määräysten mukaisesti.
Seuraavat kuvaukset pätevät vakiojärjestelmiin ja rajoittuvat tarvittaviin
asennuspaikan liitäntöihin.
1. Kytke järjestelmä jännitteetmäksi ja estä virran kytkeminen uudelleen
päälle.
2. Poista suojus.
VAARA Sähköiskun aiheuttamat hengenvaaralliset loukkaantumiset.
Laitteen piirilevyssä voi verkkopistokkeen jännitteensyötöstä irrottamisen
jälkeenkin olla 230 V:n jännite. Irrota ennen suojusten poistamista laitteen
ohjaus kokonaan jännitteensyötöstä. Tarkista, ettei piirilevyssä ole
jännitettä.
3. Asenna vastaavaan kaapeliin sopiva kaapelin ruuviliitos. Esimerkiksi M16
tai M20.
4. Vie kaikki kytkettävät kaapelit kaapelin ruuviliitoksen läpi.
5. Kytke kaikki kaapelit kytkentäkaavion mukaisesti.
Huomioi asennuspuolen suojauksessa laitteen kytkentätehot, Katso
luku 5 "Tekniset tiedot" sivulla 313.
6. Asenna suojus.
7. Kytke verkkopistoke 230 V:n jännitteensyöttöön.
8. Kytke laitos päälle.
hkökytkentä on tehty.
6.5.1 Ky tkentäkaavio
1
Pääsulake
9
Digitaalitulot: Vesimittari; Veden puute
2
Sulake
moottorin palloventtiilissä
10
ätöpalloventtiili
(syöt)
3
ätöventtiili kaasunpoisto CD
11
Analoginen tulo paineelle
4
Keruuilmoitus
12
Ulkoinen lisäsyöttövaatimus (vain Levelcontrolia käytettäessä)
5
Valinnainen
johtokyvyn avulla
13
Lisyöttöventtiili WV
6
ätöpalloventtiili
(säätösuure (25) /
Palautusarvo (46))
14
Pumppu
7
RS-485-liitäntä
15
Verkkosyöt
8
---
