Vakuumsko pršilno razplinjanje — 24.04.2020 - Rev. A
V krmilniku naprave Servitec se v meniju za stranke nastavi obratovalni način
„Magcontrol“. Ta obratovalni način velja za sisteme naprav z membransko tlačno
raztezno posodo. Napajanje se izvaja odvisno od tlaka. Za to potreben senzor za
tlak „PIS“ je integriran v napravi Servitec. Priključke vodov za razplinjanje „DC“ je
treba izvesti v bližini membranske tlačne raztezne posode. Na ta način je
omogočeno točno nadziranje tlaka za napajanje po potrebi.
Napotek!
Priključite vode za razplinjanje na strani povratka sistema naprav pred
hidravlično tirnico. Tako je mogoče ohranjanje temperature v
dopustnem območju 0–90 °C.
6.4.2 Od nivoja odvisno napajanje Levelcontrol

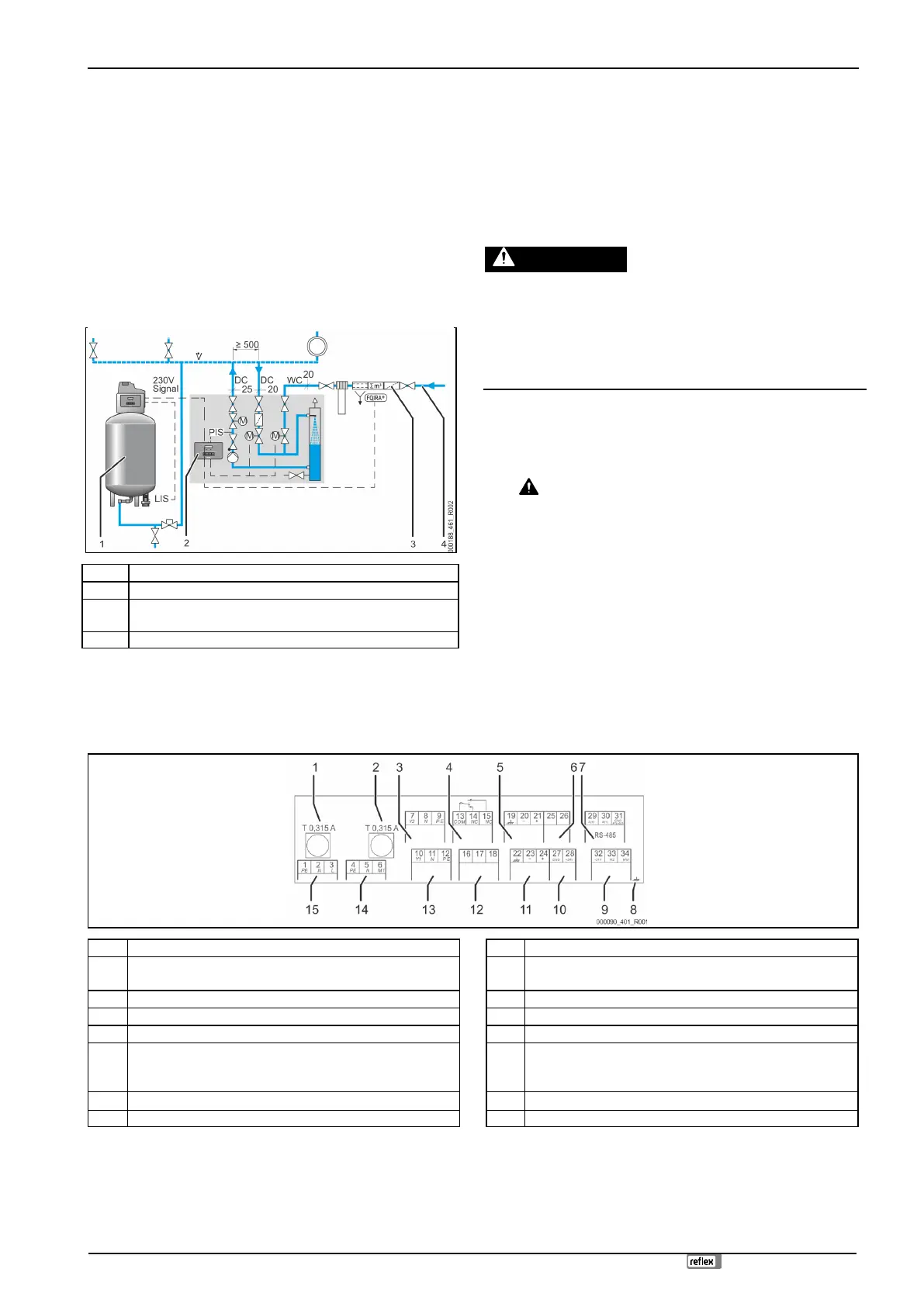

Prikaz primera v večkotlovni napravi z dodajanjem povratka in kompresijsko
krmiljeno enoto za vzdrževanje tlaka.
Enota za vzdrževanje tlaka
Opcijska dodatna oprema glejte poglavje 4.5 "Opcijska dodatna
oprema" na strani 254
Napajalni vod za vodo „WC“
V krmilniku naprave Servitec se v meniju za stranke nastavi obratovalni način
„Levelcontrol“. Ta obratovalni način velja za sisteme naprav z enotami za
vzdrževanje tlaka in omogoča elastični način obratovanja s konstantnim tlakom.
Napajanje z vodo se izvaja prek merjenega nivoja vode v raztezni posodi enote
za vzdrževanje tlaka. Tlačni merilnik „LIS“ registrira nivo vode in ga posreduje
krmilniku enote za vzdrževanje tlaka. Ta pošlje signal 230 V krmilniku naprave
Servitec, če je nivo vode prenizek. Voda se kontrolirano z nadziranjem časa
napajanja in ciklov napajanja dovaja prek napajalnega voda „WC“.
6.5 Električni priključek
Živ ljenjsko nevarne poškodbe zaradi električnega udara.
Pri dotikanju sklopov, ki so pod napetostjo, se lahko življenjsko nevarno
poškodujete.
• Zagotovite, da bo naprava, v katero se aparat montira, preklopljena v
breznapetostno stanje.
• Zagotovite, da druge osebe naprave ne bodo mogle vklopiti.
• Zagotovite, da bodo montažna dela na električnem priključku aparata
izvajali samo električarji in v skladu z elektrotehničnimi pravili.
Naslednji opisi veljajo za standardne naprave in se omejujejo na priključke, ki jih
je treba izdelati na mestu postavitve.
1. Vklopite napravo v breznapetostno stanje in jo zavarujte pred ponovnim
vklopom.
2. Odvzemite pokrove.
NEVARNOST Življenjsko nevarne poškodbe zaradi električnega udara.
Kljub temu, da ste izvlekli omrežni vtič iz vtičnice za napajanje, so lahko
deli platine aparata še vedno pod napetostjo 230 V. Preden boste odstranili
pokrove, krmilje aparata v celoti izklopite iz napajanja. –
Preverite, da platina ni pod napetostjo.
3. Uporabite vijačni spojnik za kable, ki ustreza zadevnemu kablu. Na primer
je to M16 ali M20.
4. Napeljite vse potrebne kable skozi vijačni spojnik za kable.
5. Vse kable priključite v skladu s priključnim načrtom.
– Upoštevajte za zaščito na mestu postavitve vrednosti priključne moči
aparata, glejte poglavje 5 "Tehnični podatki" na strani 254.
6. Montirajte pokrov.
7. Priključite omrežni vtič na vtičnico oskrbe z napetostjo 230 V.
8. Vklopite napravo.
Električni priključek je izdelan.
6.5.1 Priključni načrt
Digitalni vhodi: Vodni števec; Pomanjkanje vode
Varovalo za
motorni krogelni pipi
Regulacijska krogelna pipa
(oskrba )
Regulacijski ventil razplinjanja CD
Eksterna zahteva po napajanju (samo pri Levelcontrol)
Kot opcija za prevodnosti
Regulacijska krogelna pipa
(nastavna velikost (25) /
Vrednost vračila (46))
