Reflex Servitec 35 Original Operating Manual

Prvi zagon
260 — Slovenščina
Vakuumsko pršilno razplinjanje — 24.04.2020 - Rev. A
7. Spremenite enega za drugim utripajoče
prikaze za „uro“, „minuto“ in „sekundo“.
Čas se pri pojavu napake shrani v pomnilniku
napak.
Čas:
8. Spremenite enega za drugim utripajoče
prikaze za „dan“, „mesec“ in „leto“.
Datum se pri pojavu napake shrani v
pomnilniku napak.
Datum:
9. Izberite v vrstici sporočila in potrdite z
„OK“:
Ali je zagonska rutina
končana?
Da:
Zagonska rutina se zaključuje. Servitec
samodejno preide v ustavitveno
obratovanje.
Ne:
Zagonska rutina se je znova pognala.
Tlak se prikaže samo v načinu „Magcontrol“.
2.0 bar
Ustavitev

Napotek!
Nahajate se v ustavitvenem obratovanju. Po vnosu parametrov ne
preidite z zagonske rutine na avtomatsko obratovanje.
7.5 Polnjenje aparata z vodo in prezračevanje
PREVIDNO
Nevarnost poškodbe pri zagonu črpalke
Pri zagonu črpalke si lahko poškodujete roke, če motor črpalke zavrtite z
izvijačem na kolesu ventilatorja.
• Preden z izvijačem zavrtite motor črpalke s kolesom ventilatorja, preklopite
črpalko v breznapetostno stanje.
POZOR
Okvara naprave pri zagonu črpalke
Pri zagonu črpalke se črpalka lahko poškoduje, če motor črpalke zavrtite z
izvijačem na kolesu ventilatorja.
• Preden z izvijačem zavrtite motor črpalke s kolesom ventilatorja, preklopite
črpalko v breznapetostno stanje.

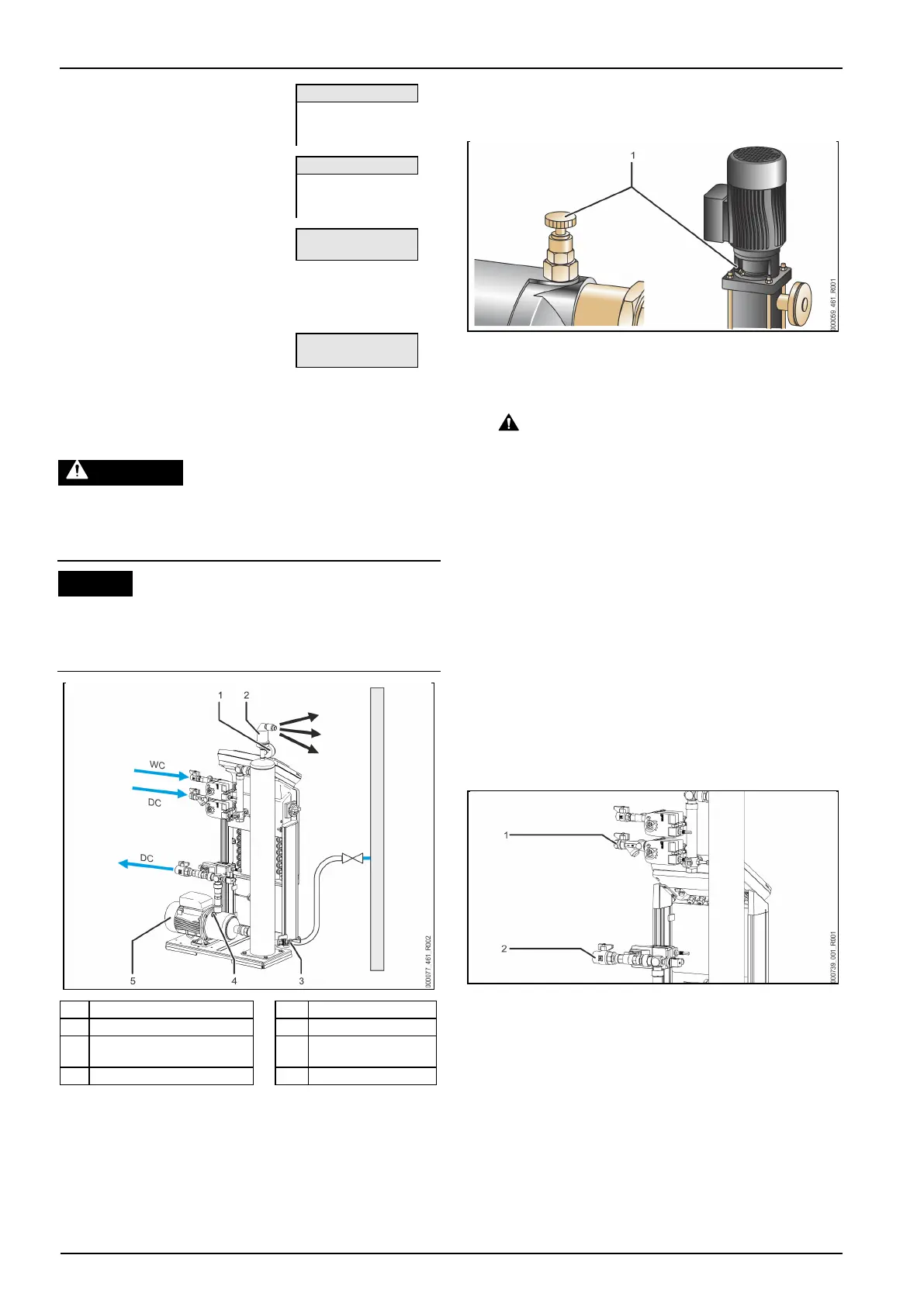

1
Vakuumski merilnik „PI“
5
Črpalka „PU“
2
Razplinjalni ventil „DV“
WC
Napajalni vod za vodo
3
Pipa za polnjenje in praznjenje
„FD“
DC
Vodi za razplinjanje
4
Odzračevalni vijak „AV“
1. Napolnite napravo Servitec prek sistema naprav.
• Po odpiranju krogelnih pip "DC" se vakuumska pršilna cev samodejno
napolni pri zadostni količini vode v sistemu naprav.
2. Opcijsko
– Napolnite napravo Servitec z vodo s pipo za polnjenje in praznjenje
(3).
– Priključite gibko cev na pipo za polnjenje in praznjenje (3)
vakuumske pršilne cevi „VT“.
3. Napolnite vakuumsko pršilno cev z vodo.
– Zrak uhaja skozi razplinjalni ventil (2), na vakuumskem merilniku (1)
pa lahko odčitate tlak vode.
Odzračite črpalko:
4. Odvijte odzračevalni vijak (1) tako daleč, da zrak oziroma vode in zraka
začne izstopati.
5. Po potrebi črpalko pomagajte zavrteti z izvijačem na zračnem kolesu
motorja črpalke.
PRE VIDNO – nevarnost telesnih poškodb zaradi zagona črpalke! Pri
zagonu črpalke si lahko poškodujete roke. Preden z izvijačem zavrtite
motor črpalke z rotorjem ventilatorja, preklopite črpalko v breznapetostno
stanje.
POZOR – poškodbe naprave. Pri zagonu črpalke lahko pride do materialne
škode. Preden z izvijačem zavrtite motor črpalke z rotorjem ventilatorja,
preklopite črpalko v breznapetostno stanje.
– Mešanice vode in zraka se odstranijo iz črpalke.
6. Znova privijte odzračevalni vijak, ko izstopa samo še voda.
7. Zaprite pipo za polnjenje in praznjenje.
Polnjenje in odzračevanje je zaključeno.

Napotek!
Črpalka „PU“ pri polnjenju naprave Servitec z vodo ne sme biti
vklopljena.

Napotek!
Odzračevalnega vijaka ne odvijte dokončno. Počakajte, dokler ne začne
iztekati voda brez vsebovanega zraka. Postopek odzračevanja je treba
ponoviti, dokler črpalka „PU“ ni povsem odzračena.
7.6 Test vakuuma
Izvedite test vakuuma, da zagotovite dobro delovanje naprave Servitec.
1 Zaprite krogelno pipo (1) s prestreznikom nesnage od dovoda „DC“ do cevi
za pršenje. Druga krogelna pipa (2) v napeljavi od črpalke „DC“ do sistema
naprav ostane odprta.
2 Vzpostavite vakuum v ročnem obratovanju prek krmilnika.
• Pritisnite tipko „Manual“ za ročno obratovanje na upravljalnem polju
krmilnika.
• Izberite tipko menjave „Nazaj“ na upravljalnem polju razplinjanja
sistema „SE“.
– Po časovni zakasnitvi 50 sekund se črpalka požene.
3 Po 10 sekundah črpanja izklopite razplinjanje sistema „SE“ s tipko menjave
„Nazaj“.
• Zabeležite si prikazan podtlak vakuumskega merilnika.
