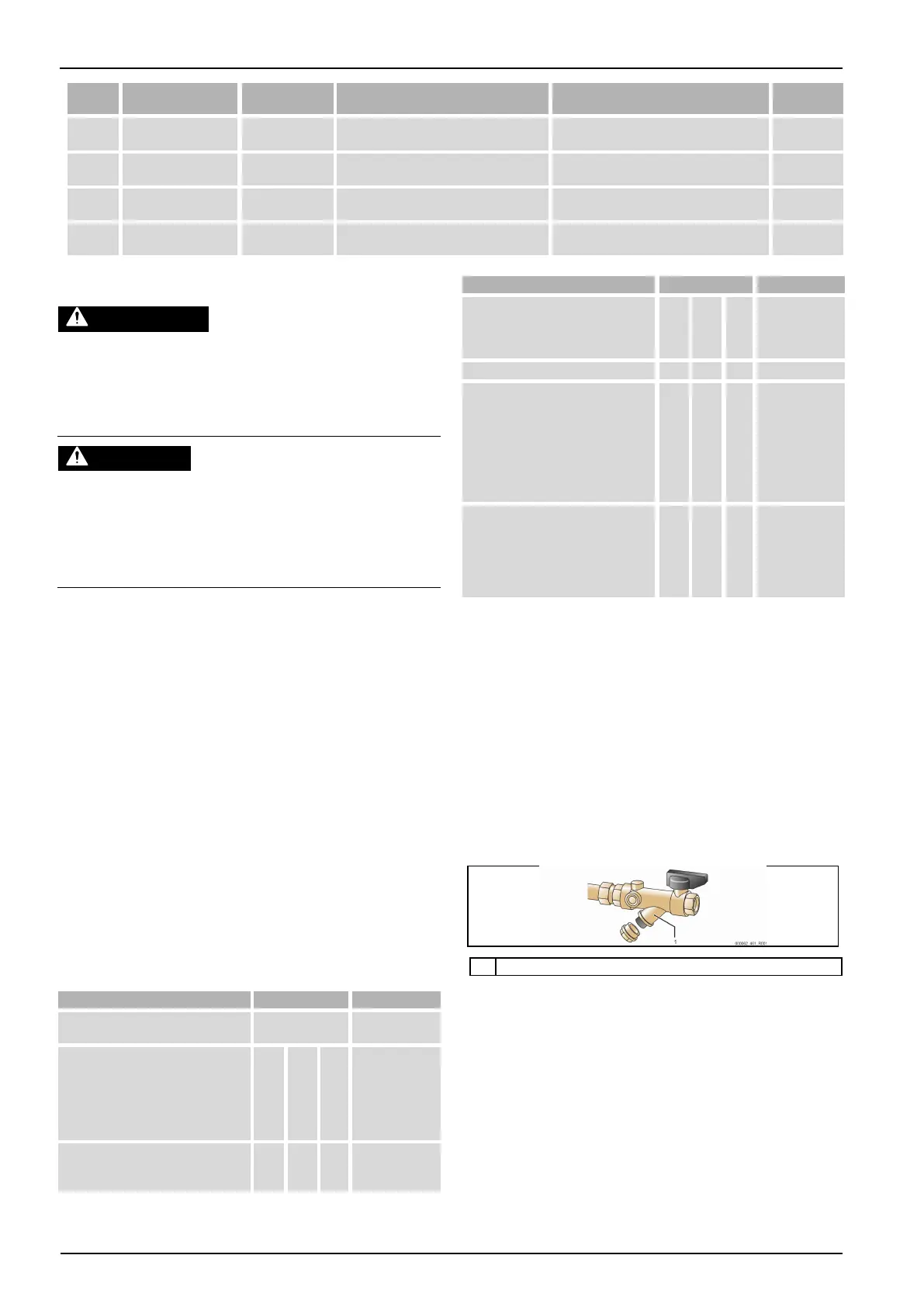

Układ odgazowujący z próżniową rurą odgazowującą — 24.04.2020 - Rev. A
Błąd komunikacji płyty
głównej
• Uszkodzony przewód łączący.
• Uszkodzona płyta główna.
Powiadomić serwis Reflex.
Błąd napięcia czujnika
cyfrowego
Sprawdzić okablowanie wejść cyfrowych (na
przykład wodomierz).
Błąd napięcia czujnika
analogowego
Sprawdzić okablowanie wejść analogowych
(ciśnienie/przewodność).
Sprawdzić okablowanie 2-drogowego
zaworu kulowego z napędem.
Niebezpieczeństwo poparzenia o gorące powierzchnie
Wskutek wysokiej temperatury powierzchni w instalacjach grzewczych może
dojść do poparzeń skóry.
• Poczekać, aż ostygną gorące powierzchnie lub używać rękawic
ochronnych.
• Użytkownik jest zobowiązany umieścić stosowne ostrzeżenia w
bezpośredniej bliskości urządzenia.
Niebezpieczeństwo obrażeń spowodowanych wyciekiem cieczy pod ciśnieniem
W przypadku nieprawidłowego montażu, demontażu lub podczas prac
konserwacyjnych w obrębie przyłączy może dojść do oparzeń lub obrażeń ciała
spowodowanych nagłym wypływem gorącej wody lub pary pod ciśnieniem.
• Zapewnić prawidłowy przebieg montażu, demontażu i prac
konserwacyjnych.
• Przed rozpoczęciem montażu, demontażu lub prac konserwacyjnych w
strefie przyłączy upewnić się, że instalacja nie znajduje się pod ciśnieniem.
’Servitec’ należy konserwować co roku, jednakże maksymalnie po 16 000 cykli
odgazowywania.
Wskazówka!
Większa częstotliwość konserwacji jest konieczna, jeżeli przy
ustawieniach standardowych odgazowywania interwałowego, tj. 8 cykli
odgazowywania i 12 h przerwy, przekraczane są następujące czasy
odgazowywania ciągłego:
• czas odgazowywania ciągłego wynoszący 14 dni
albo
• czas odgazowywania ciągłego 7 dni + 1 rok odgazowywanie
interwałowe przy ustawieniu standardowym.
Częstotliwość konserwacji zależy od warunków pracy urządzenia i czasu
odgazowywania.
Po upływie ustawionego czasu pracy na ekranie wyświetla się komunikat o
konieczności przeprowadzenia corocznego przeglądu. Komunikat „Zalecany
przegląd” potwierdza się przyciskiem „Quit”.
Wskazówka!
Czynności konserwacyjne i przeglądy zlecać wyłącznie specjaliście lub
serwisowi fabrycznemu Reflex. Wszystkie czynności należy
dokumentować.
Harmonogram konserwacji to zestawienie regularnych czynności
wykonywanych w ramach konserwacji.
▲ = kontrola, ■ = konserwacja, ● =
czyszczenie
Kontrola szczelności, patrz rozdział 9.1
"Kontrola szczelności z zewnątrz"
strona 364.
• pompa „PU”
• połączenia gwintowe przyłączy
• zawór odgazowywania „DV”
Test działania próżni.
– patrz rozdział 7.6 "Test
podciśnienia" strona 358
Czyszczenie osadnika zanieczyszczeń.
– patrz rozdział 9.2 "Czyszczenie
osadnika zanieczyszczeń"
strona 364
W zależności od
warunków
pracy
Sprawdzić nastawy w sterowniku.
Test działania.
• odgazowywanie instalacji „SE”
• odgazowywanie wody
uzupełniającej „NE”
patrz rozdział 9.3 "Kontrola
odgazowywania instalacji /
odgazowywania wody
uzupełniającej" strona 365
W przypadku stosowania mieszanki
wody i glikolu
• Kontrola proporcji mieszanki.
• W razie potrzeby dostosować
zgodnie z zaleceniami
producenta.
9.1 Kontrola szczelności z zewnątrz
Skontrolować szczelność następujących elementów Servitecu:
• Pompa
• Dławnice
• Zawory odgazowywania
Wykonać następujące czynności:
• Uszczelnić miejsca wycieków na przyłączach, w razie potrzeby wymienić
przyłącza.
• Nieszczelne połączenia gwintowe uszczelnić lub w razie potrzeby
wymienić.
9.2 Czyszczenie osadnika zanieczyszczeń
Najpóźniej po upływie czasu odgazowywania ciągłego trzeba oczyścić osadnik
zanieczyszczeń „ST” w przewodzie odgazowywania „DC”. Osadnik
zanieczyszczeń należy sprawdzać również po napełnieniu lub po dłuższej pracy.
Osadnik zanieczyszczeń „ST“
1. Nacisnąć przycisk „Stop” na panelu sterowniczym.
– Urządzenie Servitec nie działa, a pompa „PU” jest wyłączona.
2. Zamknąć zawór kulowy przed osadnikiem zanieczyszczeń „ST” (1).
3. Powoli odkręcić nakrętkę z wkładem osadnika zanieczyszczeń, aby usunąć
ciśnienie z rurociągu.
4. Wyjąć sitko z nakrętki i wypłukać je pod czystą wodą. Oczyścić sitko miękką
szczotką.
5. Umieścić sitko w nakrętce, sprawdzić, czy uszczelka nie jest uszkodzona i
wkręcić nakrętkę z powrotem w obudowę osadnika zanieczyszczeń „ST”
(1).
6. Otworzyć ponownie zawór kulowy przed osadnikiem
zanieczyszczeń „ST” (1).
7. Nacisnąć przycisk „Auto” na panelu sterowniczym.
– Urządzenie Servitec włącza się, a pompa „PU” pracuje.
Wskazówka!
Oczyścić inne zainstalowane osadniki zanieczyszczeń (na przykład w
Fillset).
