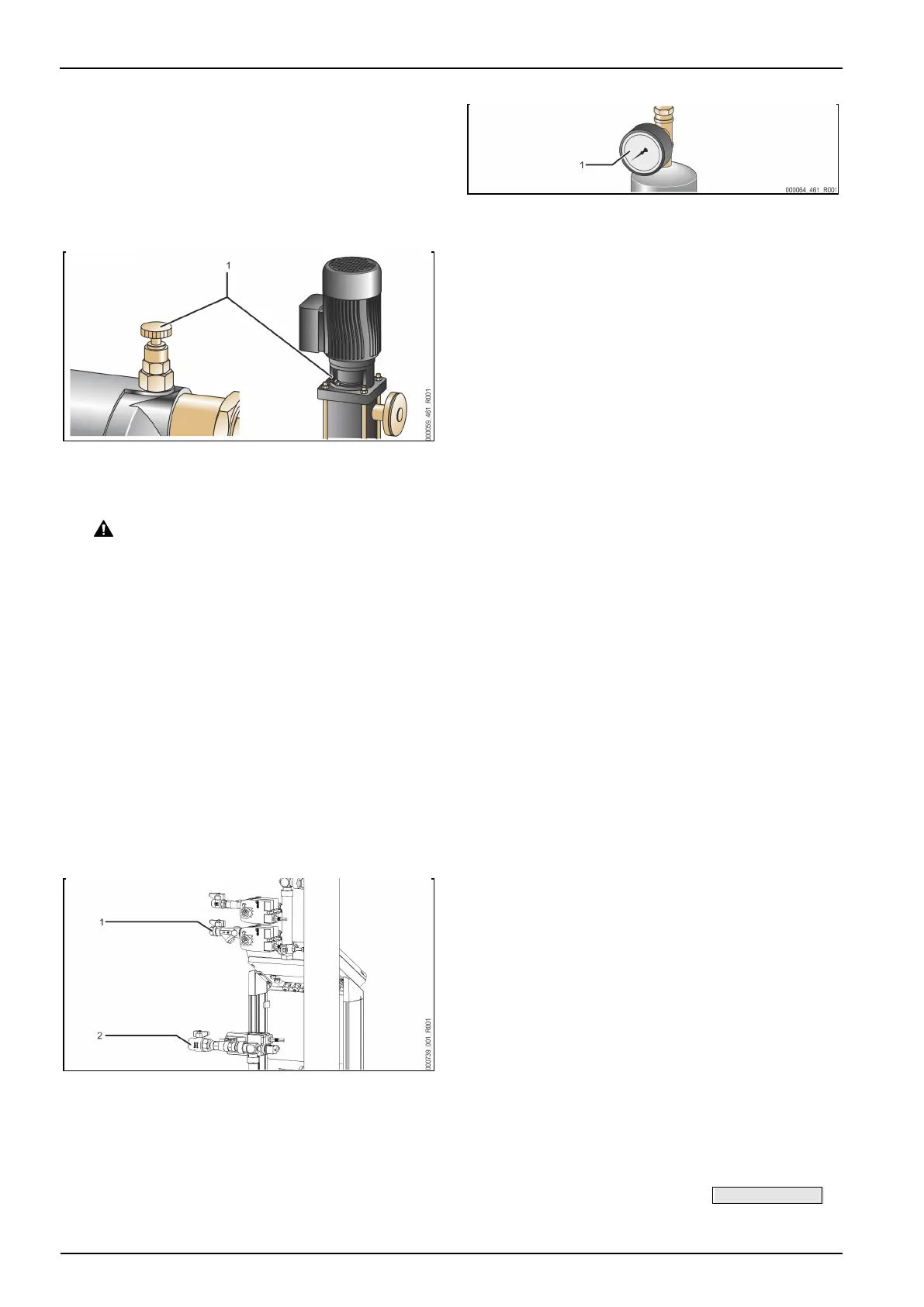

Primeira colocação em serviço
378 Português
Sistema de desgaseificação por atomização em vácuo 18.12.2019 - Rev. A
1. Encher a Servitec através do sistema da instalação.
Depois de abrir as válvulas esricas "DC", o tubo de pulverização sob
vácuo enche o sistema da instalação automaticamente, desde que
existe uma reserva de água suficiente.
2. Opcional
Encher a Servitec com água através da torneira de enchimento e de
esvaziamento (3).
Ligar uma mangueira à torneira de enchimento e esvaziamento (3)
do tubo de pulverização sob vácuo "VT".
3. Encher o tubo de pulverização sob vácuo com água.
O ar sai através da válvula de desgaseificação (2) e a pressão da água
pode ser consultada no vacuómetro (1).
Purgar a bomba:
4. Desapertar o parafuso de purga de ar (1) até começar a sair ar ou uma
mistura de água/ar.
5. Se necessário, rodar a roda do ventilador do motor da bomba com uma
chave de fendas.
CUIDADO Perigo de ferimento devido ao arranque da bomba!
Ferimentos na mão causados pelo arranque da bomba. Antes de rodar o
motor da bomba na roda do ventilador com uma chave de fendas, desligar
a bomba da corrente.
ATENÇÃO Danificação do aparelho. Danos materiais na bomba causados
pelo arranque da bomba. Antes de rodar o motor da bomba na roda do
ventilador com uma chave de fendas, desligar a bomba da corrente.
As misturas de água/aro removidas da bomba.
6. Voltar a apertar o parafuso de purga de ar quando já só sair água.
7. Fechar a torneira de enchimento e de esvaziamento.
O processo de enchimento e purga de ar está concldo.

Nota!
A bomba "PU" não pode estar a trabalhar durante o enchimento da
Servitec com água.

Nota!
O parafuso de purga de ar não deve ser completamente desapertado.
Aguardar até começar a sair água sem ar. O processo de purga de ar tem
de ser repetido até a bomba "PU" estar completamente purgada.
7.6 Teste de vácuo
Realizar o teste de vácuo para assegurar o correto funcionamento da Servitec.
1 Fechar a válvula esférica (1) com o filtro de sujidade da tubagem de
alimentação "DC" ao tubo de vaporização. A segunda válvula esférica (2) na
tubagem de alimentação da bomba "DC" à instalação permanece aberta.
2 Gerarcuo no modo manual a partir do comando.
Premir a tecla "Manual" no painel de comando.
Com a tecla de comutação "recuar" no painel de comando, selecionar
a desgaseificação do sistema "SE".
Após um retardamento de 50 segundos, a bomba arranca.
3 Após 10 segundos de funcionamento da bomba, desligar a desgaseificação
do sistema "SE" com a tecla de comutação "recuar".
Tomar nota do vácuo indicado no vacuómetro.
4 Observar o vacuómetro "PI"(1) durante aprox. 10 minutos. A pressão não
pode sofrer alterações. Se a pressão tiver subido, verificar a estanqueidade
da Servitec.
Verificar a estanquidade de todas as uniões roscadas no tubo de
pulverização sob vácuo "VT".
Verificar a estanquidade do parafuso de purga de ar da bomba "PU".
Verificar a estanquidade da válvula de desgaseificação "DV" no tubo
de pulverização sob vácuo "VT".

Nota!
Repetir os passos 2 a 4, até deixar de ser registada qualquer subida de
pressão.
5 Se o teste de vácuo for superado, abrir a válvula esférica com o filtro de
sujidade.
6 Se no visor do comando for apresentada a mensagem de erro "Falta de
água", confirmá-la com a tecla "Quit" (Confirmar).
O teste de vácuo está concluído.

Nota!
O valor de vácuo alcançável corresponde à pressão de saturação com a
temperatura atual da água.
A 10 °C, é possível obter um vácuo de aprox. -1 bar.
7.7 Encher o sistema da instalão com água através do aparelho
Em instalações com uma capacidade de água inferior a 3 000 litros e uma
pressurização com vasos de expansão com membrana, a Servitec pode ser
utilizada para o enchimento de água desgaseificada. Tal reduz o teor de oxigénio
e de gases livres após a colocação em serviço.
Regular os seguintes modos de operação no comando:
Realimentação automática "Magcontrol", 8.2.1 nodaļu "Menu do cliente"
381 lpp.
Modo manual, 8.1.2 nodaļu "Modo manual" 381 lpp.
Modo de desgaseificação, desgaseificação da realimentação "NE".
O comando calcula a pressão de enchimento necessária. Quando esta for
atingida, o processo de enchimento é automaticamente parado. Se o tempo de
enchimento máximo for excedido (normalmente são 10 horas), a realimentação
é interrompida com uma mensagem de erro. Depois de eliminar a causa, a
mensagem de erro pode ser confirmada com a tecla "Quit" (Confirmar) no painel
de comando e o enchimento pode continuar, 8.2.4 nodaļu "Mensagens" 382 lpp.
Após o enchimento, a instalação deve ser purgada para assegurar a circulação
em todo o sistema.

Nota!
Supervisionar a instalação durante o processo de enchimento
automático.

Nota!
O enchimento da instalação com água não faz parte dos serviços
prestados pelo serviço de assistência da Reflex.
7.8 Parametrizar o comando no menu do cliente
Os valores específicos da instalação podem ser corrigidos ou consultados no
menu Cliente. Aquando da primeira colocação em serviço, antes de mais, é
necessário adaptar os ajustes de brica às condições específicas da instalação.

Nota!
Descrição da operação, 7.2 nodaļu "Ajuste da pressão de serviço mínima
para Magcontrol" 376 lpp.
Durante a primeira colocação em serviço, editar todos os pontos do menu
marcados a cinzento.
Mudar para o modo manual, premindo a tecla "Manual".
Mudar para o primeiro ponto do menu principal "Menu Cliente" através da tecla
"Menu".
Mudar para o ponto seguinte do menu principal.
Menu Cliente
