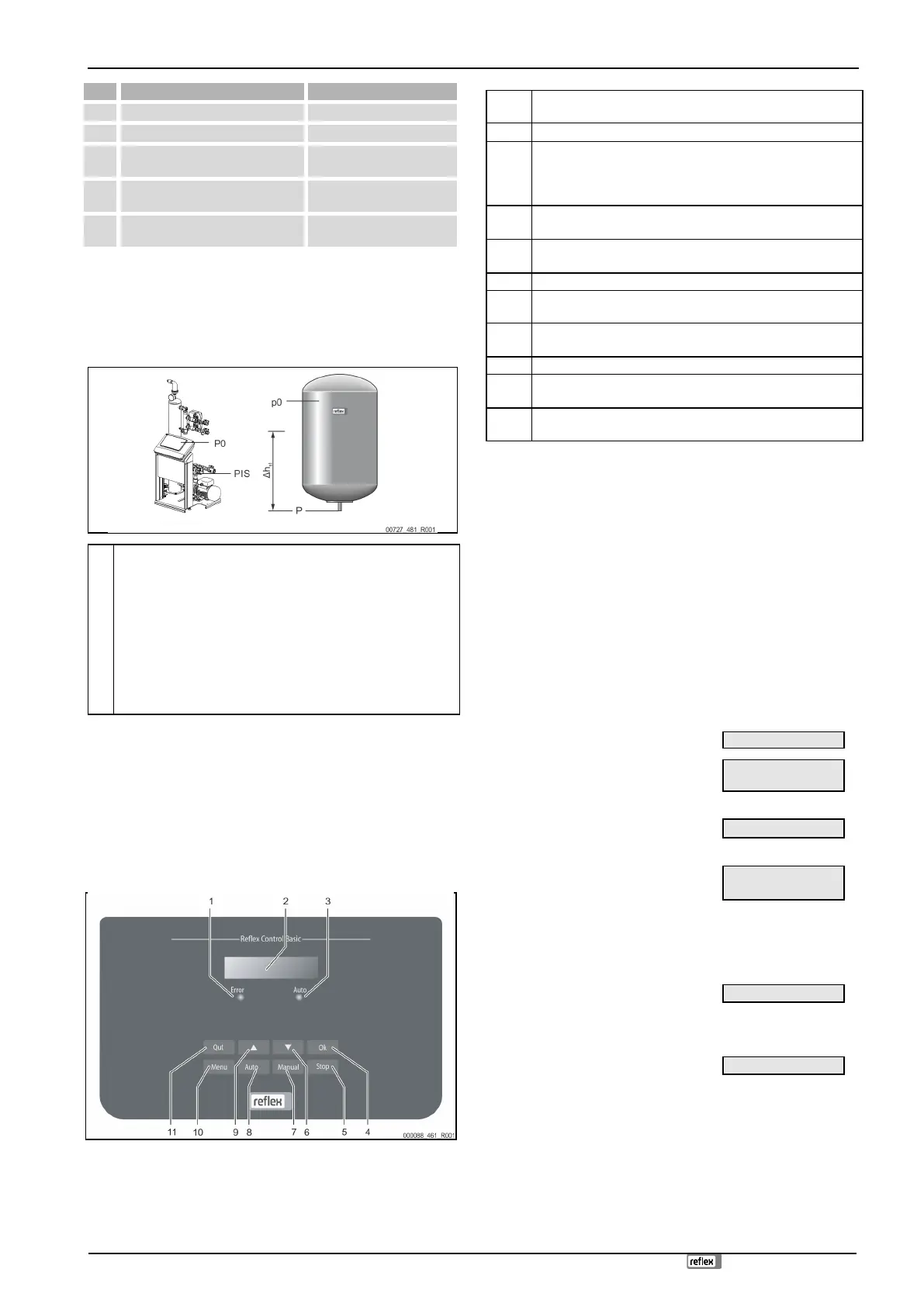

Reflex Servitec 35 Original Operating Manual

İlk işletime alma
Vakum - Püskürtmeli gaz tahliyesi — 24.04.2020 - Rev. A
Türk — 241
Açıklama
Hesaplama
p
st
Statik basınç
= statik yükseklik (h
st
)/10
p
0
Asgari işletim basıncı
= p
st
+ 0,2 bar (tavsiye edilen)
p
a
Başlangıç basıncı (soğuk su doldurma
basıncı)
= p
0
+ 0,3 bar
p
e
Bitiş basıncı
≤ p
Sv
- 0,5 bar (p
Sv
≤ 5,0 bar
için)
p
Sv
Emniyet valfi tetikleme basıncı
≥ p
0
+ 1,2 bar (p
Sv
≤ 5,0 bar
için)
Asgari işletme basıncı, ilk işletime alma sırasında Reflex Control Smart
uygulaması ile yapılandırma için doğrudan hesaplanabilir ve kaydedilebilir.
Lütfen daima tesisteki MAG ön basıncının doğru olup olmadığını da kontrol edin.
Aşağıdaki işlemleri yapın:
1 Kumandayı uygulamada “Magcontrol“ olarak ayarlayın.
2. Cihazın "P0" asgari işletim basıncını diyaframlı basınç genleşme haznesinin
"p0" ön basıncına bağlı olarak tespit edin.
• Cihaz diyaframlı basınç genleşme haznesi ile aynı seviyeye
kurulmuştur (∆h
st
= 0).
– P
0
= p0*
• Cihaz diyaframlı basınç genleşme haznesinden daha aşağıya
kurulmuştur.
– P
0
= p0 + ∆h
st
/10*
Cihaz membranlı basınç genleşme haznesinden daha yükseğe
kurulmuştur.
– P
0
= p0 - ∆h
st
/10*
* bar cinsinden p0, ∆h
st
in m

Bilgi!
Servitec hedef değeri için daima emniyet valfi devreye girme basıncına
dikkat edilmelidir (bkz. hesaplama formülü).

Bilgi!
Asgari işletim basıncının altına inilmemesine dikkat edin. Böylece düşük
basınç, buharlaşma ve buhar kabarcıkları oluşumu söz konusu olmaz.
7.3 Kumanda
7.3.1 Kumanda alanının kullanılması
1
Hata LED'i
• Hata LED'i arıza mesajında yanar
2
Ekran
3
Oto LED’i
• Oto LED'i otomatik işletimde yeşil yanar
• Oto LED'i manüel işletimde yeşil yanıp söner
• Oto LED'i durma işletiminde yanmaz
4
TAMAM
• Eylemi onaylama
5
Dur
• İşletime alma ve kumandada yeni değerlerin girişi için
6
Menüde "geri" gitme
7
Manuel
• Testler ve bakım çalışmaları için
8
Oto
• Sürekli işletim için
9
Menüde "ileri" gitme
10
Menü
• Müşteri menüsünün çağrılması
11
Onay
• Mesajları onaylama
Parametre seçimi ve değişimi
1. Parametreyi "TAMAM" tuşuyla (5) seçin.
2. Parametreyi "▼“ (7) veya "▲“ (9) değiştirme tuşlarıyla değiştirin.
3. Parametreyi "TAMAM" (5) tuşuyla onaylayın.
4. Menü noktasını "▼“ (7) veya "▲“ (9) değiştirme tuşlarıyla değiştirin.
5. Menü düzeyini "Onay" (11) tuşuyla onaylayın.
7.4 Kumandanın başlangıç rutinini ayarlanması
Başlama rutini, Servitec’in ilk işletime alınışında parametrelerin ayarlanmasını
sağlar. Bu rutin kumandanın ilk kez çalıştırılmasıyla başlar ve bir defaya mahsus
olarak ayarlanır. Daha sonraki parametre değişiklikleri ve kontrolleri, müşteri
menüsünden yapılır, bakınız bölüm 8.2.1 "Müşteri menüsü" bakınız sayfa 245.

Bilgi!
Kumanda gerilim beslemesini (230 V) konnektörü takarak sağlayın.
Durma işletimindesiniz. Kumanda alanındaki "Oto" LED'i sönmüştür.
1. Yazılım dili seçimi.
Lisan
2. İşletime almadan önce kullanım
kılavuzunu okuyun ve düzgün monte
edilip edilmediğini kontrol edin.
Kullanım kılavuzunu
okuyun!
3. Servitec’inizin versiyonunu girin.
Tesis seç
4. Dilediğiniz su takviye versiyonunu seçin:
Magcontrol:
Bir tesis içinde diyaframlı basınç genleşme
haznesi ile basınca bağlı su takviyesi.
Levelcontrol:
Bir tesis içinde basınç tutma istasyonu ile
seviyeye bağlı su takviyesi.
Servitec
Magcontrol
“Magcontrol” takviye versiyonu seçildiğinde
gösterilir:
5. Isı üretecine ait emniyet valfinin devreye
girme basıncını girin.
Em. valfi basıncı
“Magcontrol” takviye versiyonu seçildiğinde
gösterilir:
6. Asgari işletim basıncını girin.
Asgari işletim basıncı P0’ın hesaplanması
için, bakınız bölüm 7.2 "Magcontrol için
minimum işletim basıncının ayarı" bakınız
sayfa 240.
Min. işl. basıncı
